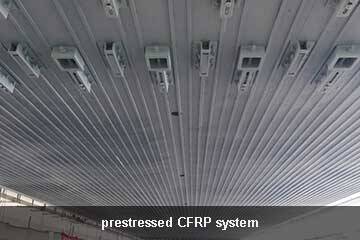

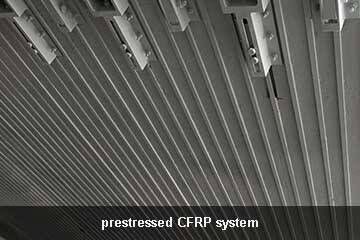

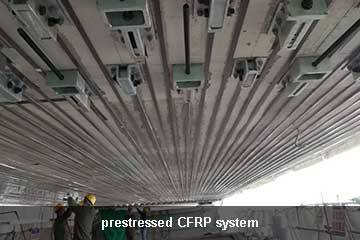

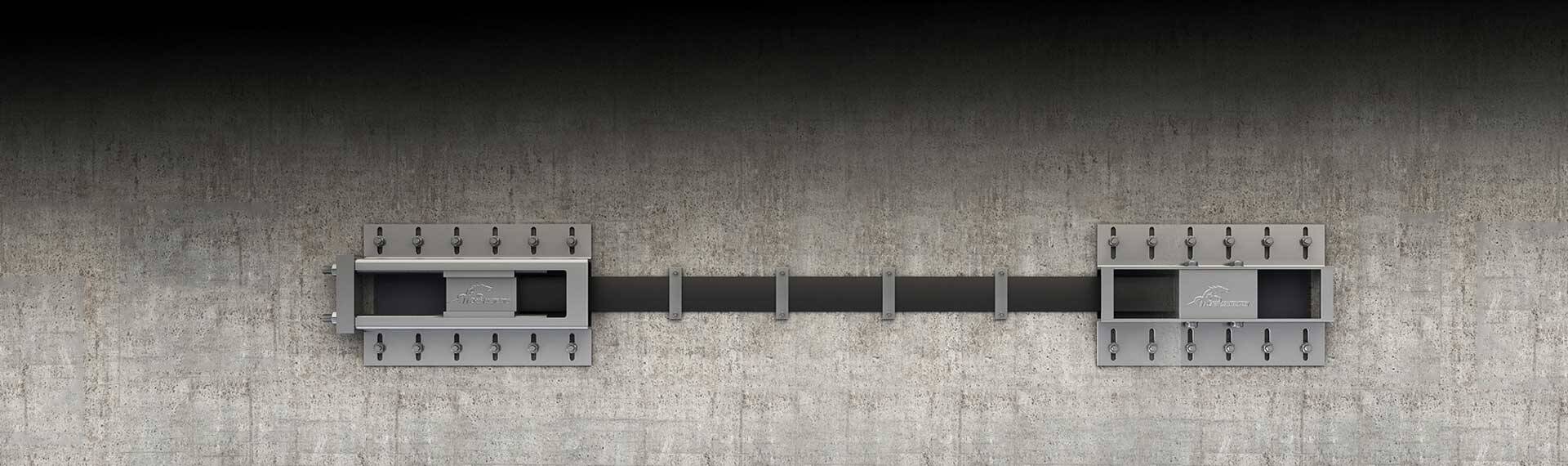

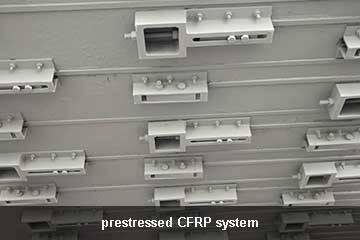

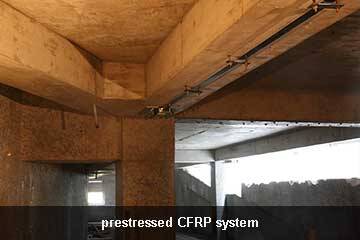

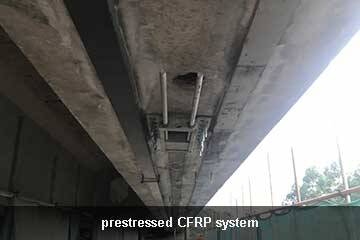

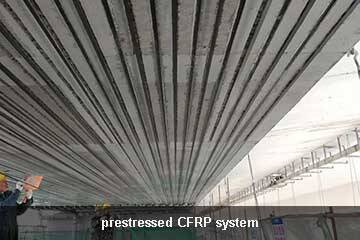

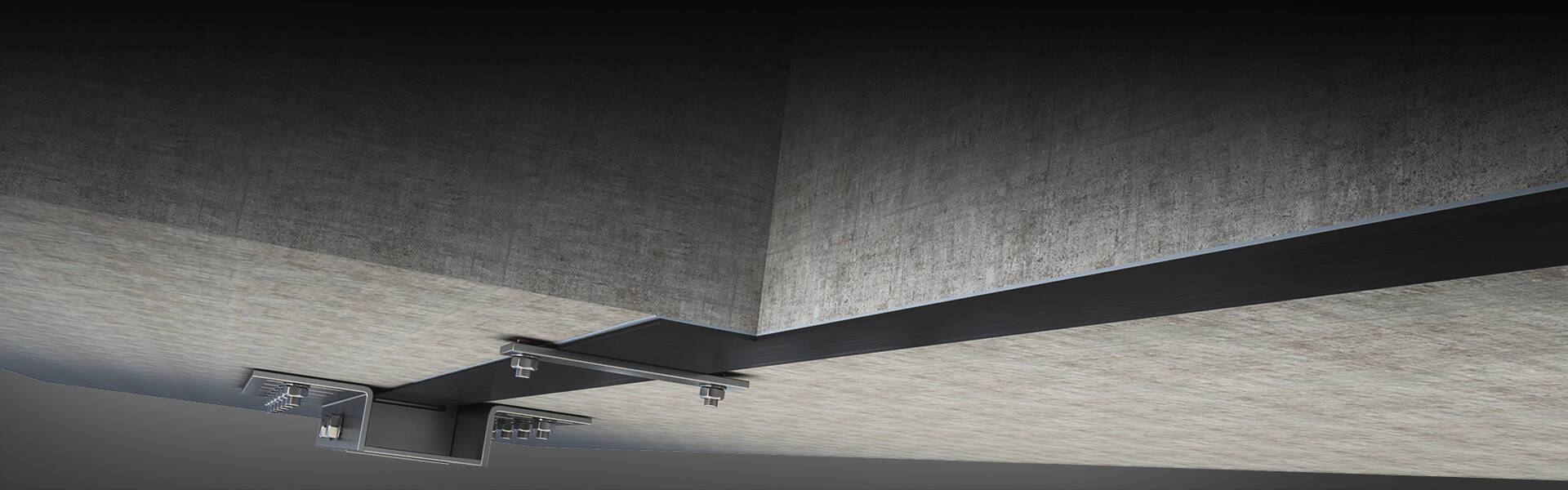

Le système CFRP précontraint (système CFRP de post-tension) comprend des dispositifs d'ancrage et des lattes CFRP spécialement conçus pour le renforcement des ponts ou des poutres à longue portée.
Stratification en fibre de carbone et polymère époxy spécialement pour le système de lamelles en polymère renforcé de fibre de carbone précontraint HM (CFRP), avec une résistance et un module élevés.

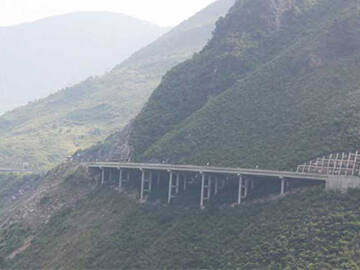

• améliorer la capacité portante de la structure du pont, présente des avantages incomparables dans la dalle de poutre à grande portée de renforcement en flexion.
• améliorer la capacité portante de la structure du pont, présente des avantages incomparables dans la dalle de poutre à grande portée de renforcement en flexion.
La contrainte croissante peut supprimer ou retarder l'hystérésis de contrainte des structures ajoutées, faire fonctionner la structure ajoutée avec la structure d'origine, pour obtenir un résultat plus efficace
La contrainte croissante peut supprimer ou retarder l'hystérésis de contrainte des structures ajoutées, faire fonctionner la structure ajoutée avec la structure d'origine, pour obtenir un résultat plus efficace
le moment de traction dû à la précontrainte peut compenser certaines influences initiales de la charge, augmenter la charge en terme de travail, réduire ou même fermer complètement la fissure existante, tout en limitant l'apparition de nouvelles fissures.
le moment de traction dû à la précontrainte peut compenser certaines influences initiales de la charge, augmenter la charge en terme de travail, réduire ou même fermer complètement la fissure existante, tout en limitant l'apparition de nouvelles fissures.
grâce à la haute pression du béton et à la haute résistance de la fibre de carbone pour augmenter la résistance à la traction et retarder les fissures des structures existantes afin d'augmenter les performances anti-fissure et la rigidité pour réaliser le renforcement structurel.
grâce à la haute pression du béton et à la haute résistance de la fibre de carbone pour augmenter la résistance à la traction et retarder les fissures des structures existantes afin d'augmenter les performances anti-fissure et la rigidité pour réaliser le renforcement structurel.
permettre au CFRP d'être en état de déformation lorsqu'il adhère au CFRP avec des substrats. pas de flexion ou de courbe entre l'élément de liaison et la direction de traction, donc aucune contrainte de pelage causée. Le boulon à haute résistance assure la fixation rapide, qui pourrait être à double sécurité pour éviter les dommages causés par le pelage et le collage.
permettre au CFRP d'être en état de déformation lorsqu'il adhère au CFRP avec des substrats. pas de flexion ou de courbe entre l'élément de liaison et la direction de traction, donc aucune contrainte de pelage causée. Le boulon à haute résistance assure la fixation rapide, qui pourrait être à double sécurité pour éviter les dommages causés par le pelage et le collage.
faible contrainte de cisaillement, car augmentation de la contrainte et de la déformation de l'élément de précontrainte par rapport à celle de l'absence d'élément de précontrainte, moins de cisaillement sur l'époxy que les éléments sans précontrainte, faible possibilité de résistance de liaison.
faible contrainte de cisaillement, car augmentation de la contrainte et de la déformation de l'élément de précontrainte par rapport à celle de l'absence d'élément de précontrainte, moins de cisaillement sur l'époxy que les éléments sans précontrainte, faible possibilité de résistance de liaison.
auto-verrouillage entièrement mécanique, éviter les défaillances en raison du vieillissement de l'époxy, résoudre le problème de faible cisaillement du CFRP, assurer la sécurité du système et sa longue durée de vie.
auto-verrouillage entièrement mécanique, éviter les défaillances en raison du vieillissement de l'époxy, résoudre le problème de faible cisaillement du CFRP, assurer la sécurité du système et sa longue durée de vie.

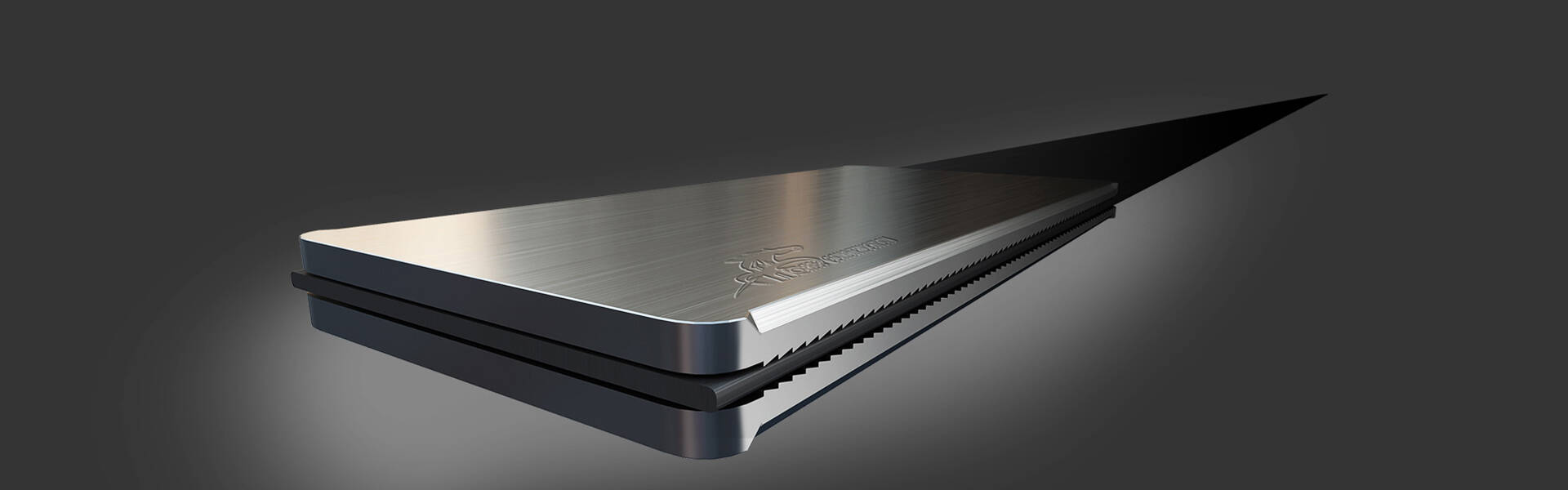

la conicité logique rend la force de pincement forte, l'angle d'inclinaison logique, la profondeur et la longueur de l'engrenage, la longueur de la dalle, après des centaines de tests, la dureté appropriée, a atteint des dommages minimaux sur le CFRP.
la conicité logique rend la force de pincement forte, l'angle d'inclinaison logique, la profondeur et la longueur de l'engrenage, la longueur de la dalle, après des centaines de tests, la dureté appropriée, a atteint des dommages minimaux sur le CFRP.

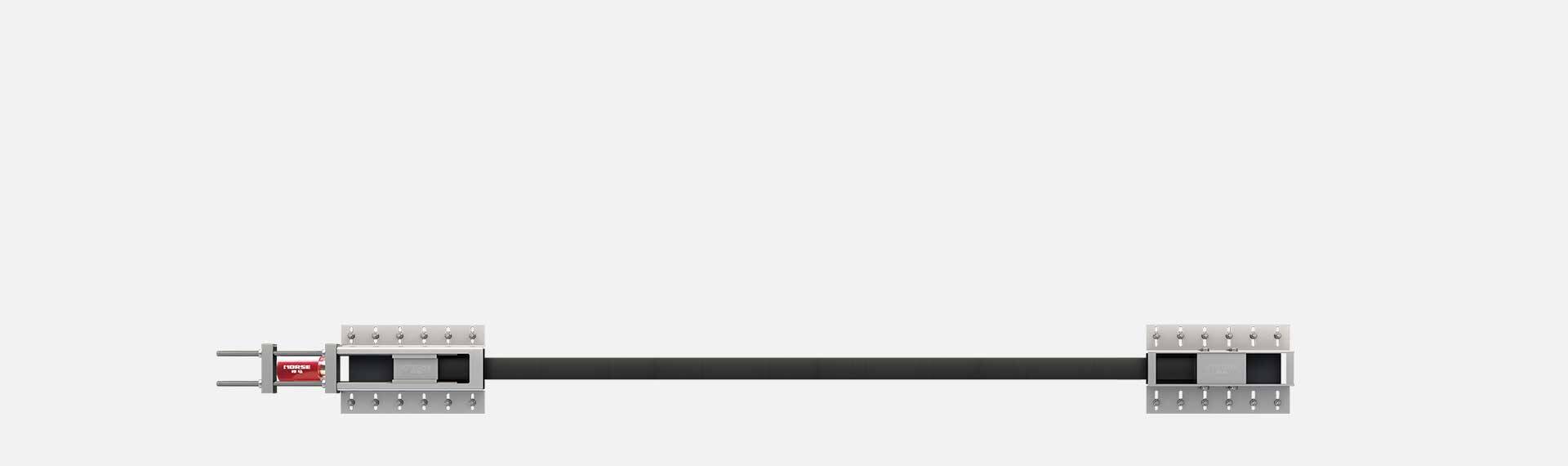

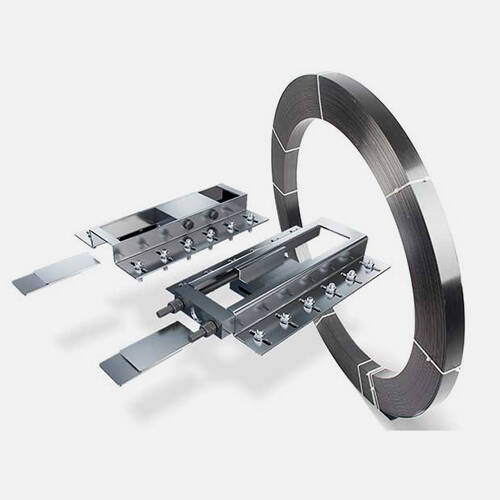

• Le système de lamelles FRM précontraint HM est composé de lamelles en fibre de carbone et d'un dispositif d'ancrage.
• Le système de lamelles FRM précontraint HM est composé de lamelles en fibre de carbone et d'un dispositif d'ancrage.
• Renforcement actif, pas de retard de taches
• Renforcement actif, pas de retard de tachesDomaine d'application
• réduire considérablement la déformation de la structure et améliorer la capacité portante de la structure, diminuer la largeur de fissure et la déformation de la flèche, et convient à une dalle de poutre à grande portée de renforcement en flexion.
• améliorer la rigidité de la structure et tirer pleinement parti des performances des matériaux, économiser beaucoup de matériaux et de coûts d'ingénierie.
Domaine d'application
• réduire considérablement la déformation de la structure et améliorer la capacité portante de la structure, diminuer la largeur de fissure et la déformation de la flèche, et convient à une dalle de poutre à grande portée de renforcement en flexion.
• améliorer la rigidité de la structure et tirer pleinement parti des performances des matériaux, économiser beaucoup de matériaux et de coûts d'ingénierie. Profitez pleinement de la haute résistance de la fibre de carbone; faire fonctionner ensemble les nouvelles structures et les anciennes, changer le renfort passif en renfort actif.
Profitez pleinement de la haute résistance de la fibre de carbone; faire fonctionner ensemble les nouvelles structures et les anciennes, changer le renfort passif en renfort actif.

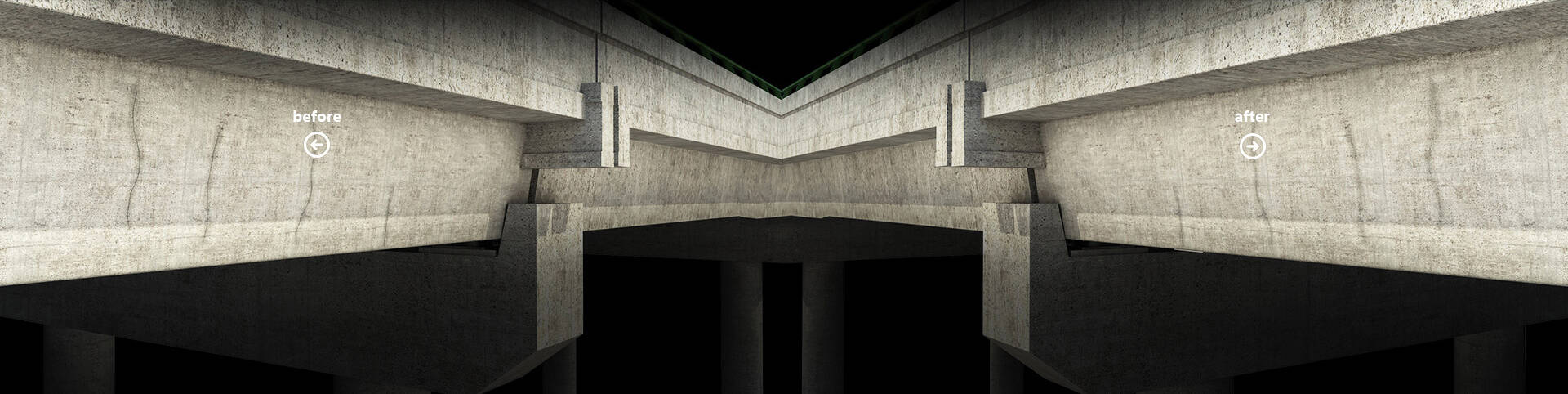

Le stratifié PRF précontraint réduit ou même supprime les fissures des structures existantes afin de résoudre fondamentalement les problèmes de fissures.
Le stratifié PRF précontraint réduit ou même supprime les fissures des structures existantes afin de résoudre fondamentalement les problèmes de fissures.
Le stratifié PRF précontraint améliore non seulement la rigidité des structures et les performances anti-fissures, mais améliore également la capacité portante au-delà de votre imagination.
Le stratifié PRF précontraint améliore non seulement la rigidité des structures et les performances anti-fissures, mais améliore également la capacité portante au-delà de votre imagination.
Haute déformation, aucun dommage par pelage, atteindre des performances élevées de CFRP
Haute déformation, aucun dommage par pelage, atteindre des performances élevées de CFRP
Aucun dommage de liaison entre le substrat et le CFRP
Aucun dommage de liaison entre le substrat et le CFRP
Aucun effet sur le vieillissement de la colle, excellent système de sécurité et de durabilité
Aucun effet sur le vieillissement de la colle, excellent système de sécurité et de durabilité
Puissance de pincement élevée, faibles dommages sur CFRP
Puissance de pincement élevée, faibles dommages sur CFRP
Qu'est-ce que le système de lamelles en polymère renforcé de fibre de carbone précontraint HM?
• à travers les clips, exercez une contrainte sur les lamelles en fibre de carbone, fixez les lamelles au béton de façon permanente, ce qui ajoutera la contrainte au béton dans le sens de la flexion.
• l'augmentation de la contrainte peut supprimer ou retarder l'hystérésis de contrainte des structures ajoutées, rendre la fissure existante réductrice ou même complètement fermée, de manière à obtenir un véritable renforcement.
Qu'est-ce que le système de lamelles en polymère renforcé de fibre de carbone précontraint HM?
• à travers les clips, exercez une contrainte sur les lamelles en fibre de carbone, fixez les lamelles au béton de façon permanente, ce qui ajoutera la contrainte au béton dans le sens de la flexion.
• l'augmentation de la contrainte peut supprimer ou retarder l'hystérésis de contrainte des structures ajoutées, rendre la fissure existante réductrice ou même complètement fermée, de manière à obtenir un véritable renforcement.
Avantage de la lamelles CFRP précontrainte
• Réduit efficacement les fissures du composant et ralentit le développement des fissures
• Augmentez la résistance à la fissuration et la rigidité du composant, augmentez la capacité de chargement du composant
• Obtenez pleinement la propriété de haute résistance de la fibre de carbone, les composants neufs et originaux doivent être sous charge.
Avantage de la lamelles CFRP précontrainte
• Réduit efficacement les fissures du composant et ralentit le développement des fissures
• Augmentez la résistance à la fissuration et la rigidité du composant, augmentez la capacité de chargement du composant
• Obtenez pleinement la propriété de haute résistance de la fibre de carbone, les composants neufs et originaux doivent être sous charge.
Tissu unidirectionnel en fibre de carbone
Colle en tissu de fibre de carbone
Lamelles en fibres de carbone
Lamelles carbone précontrainte
Colle pour lamelles en fibre de carbone
Système de renforcement en CFRP précontraint (numéro de brevet: ZL.2014.2.0115709.1) | |||
Lamelles de précontrainte en fibre de carbone | HM-1.2T | Épaisseur | 1.2mm |
Largeur | 50mm/100mm | ||
Longueur | 100m/rollo | ||
HM-1.4T | Épaisseur | 1.4mm | |
Largeur | 50mm/100mm | ||
Longueur | 100m/roll | ||
HM-2.0T | Épaisseur | 2.0mm | |
Largeur | 50mm/100mm | ||
Longueur | 100m/roll | ||
HM-3.0T | Épaisseur | 3.0mm | |
Largeur | 50mm/100mm | ||
Longueur | 100m/roll | ||
Paramètres de performance des lamelles en fibre de carbone précontraintes | |
Résistance à la traction ( MPa) | ≥2800 |
Module de traction（MPa) | ≥1.6×105 |
Élongation（%） | ≥1.6 |
Résistance au cisaillement interlaminaire（MPa) | ≥50 |
Force de traction cohésive avec le béton（MPa） | ≥2.5 |
Fraction volumique de fibre（%） | ≥65 |

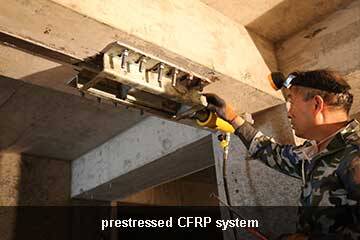

Processus d'opération des lamelles en CFRP précontraint
• emplacement et paiement
• polonais
• trou de forage
• rainurage
• réparation et nivellement
• ancre de plantation
• installation de la boîte englobante
• installation d'un bloc d'ancrage
• fixation de stratifié en fibre de carbone

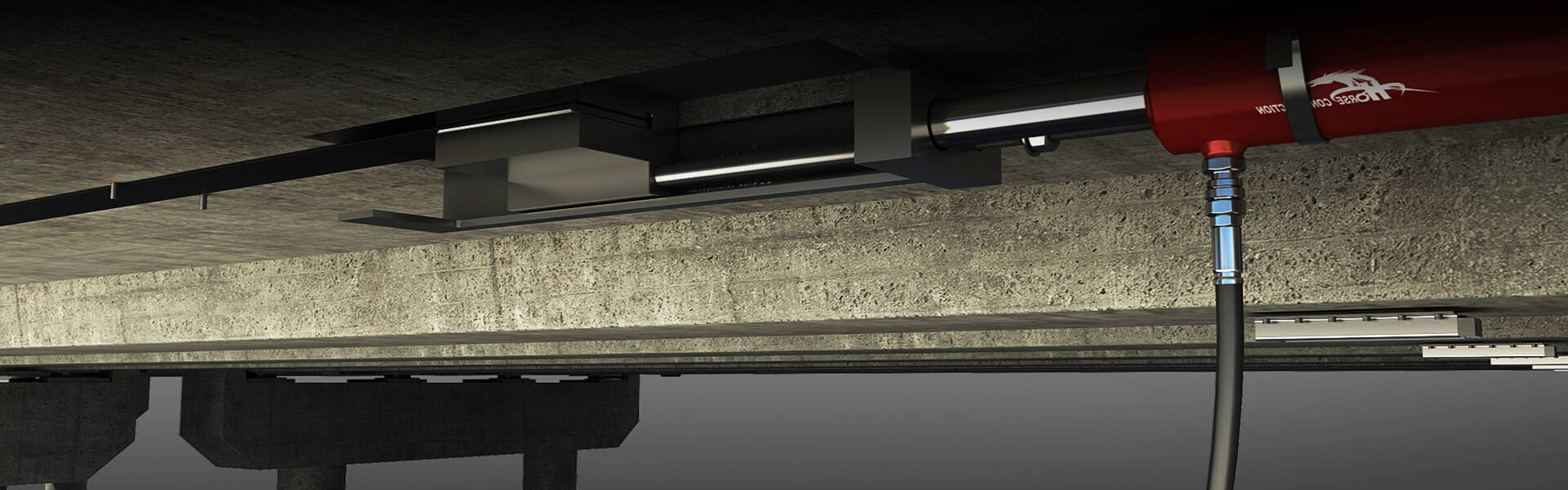

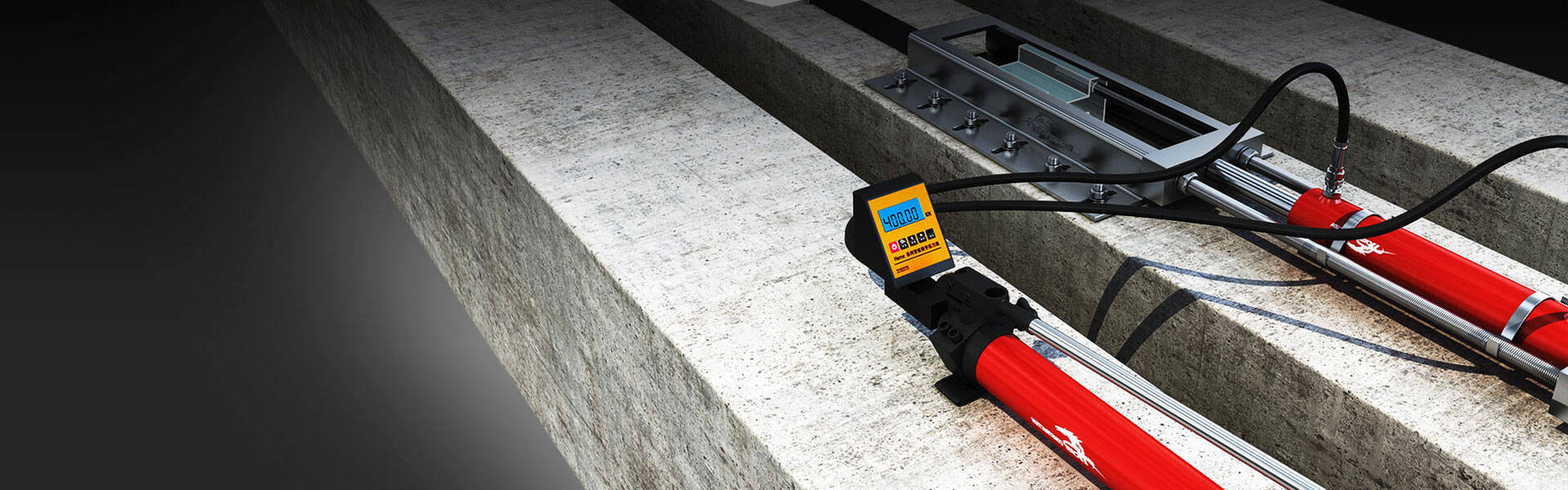

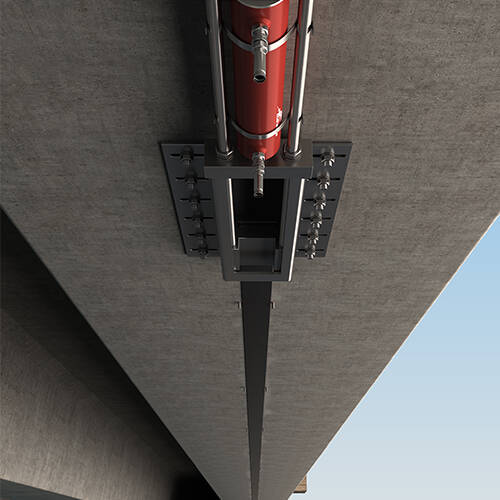

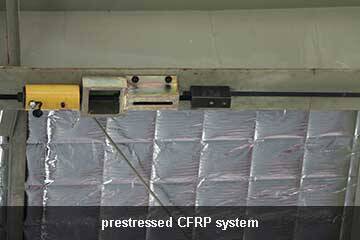

• vérin de fixation et boulon d'ancrage haute résistance
• préétirage
• application de résine époxy
• préétirage
• retirer la tige filetée
• fixation de tablette
• protection du produit fini
