L'essentiel des travaux de réparation de fissures est de concevoir le projet en fonction du type de fissure, de déterminer les matériaux, les méthodes et le délai de réparation.

1. Classification des fissures structurelles :

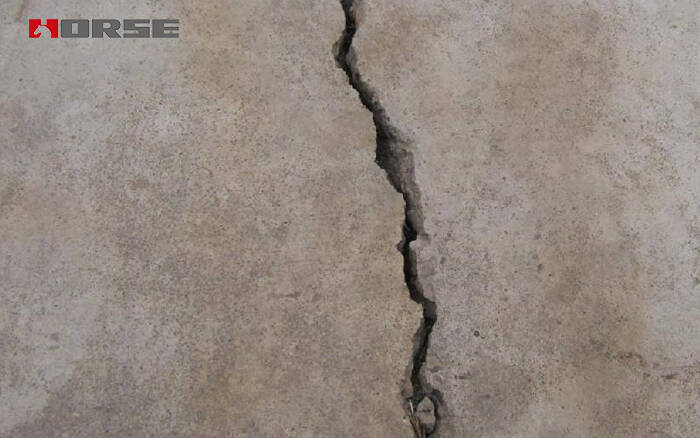

(1) Fissure statique

Il s'agit d'une fissure causée par des événements passés, dont la forme, la taille et l'ampleur se sont stabilisées et ne se développent plus. Sa caractéristique est sa stabilité en largeur et en longueur. Les matériaux et les méthodes de réparation ne sont liés qu'à l'épaisseur des fissures, et non à leur rigidité ou leur flexibilité.

(2) Fissures actives

Il s'agit d'une fissure dont la largeur et la longueur ne peuvent rester stables dans l'environnement et les conditions de travail. Elle est facile à fissurer, comme les fissures thermiques, lorsque la force, la déformation de l'élément structurel ou la température ambiante changent. Lors de la réparation, il est nécessaire d'éliminer la cause de son apparition et d'observer la fissure pendant un certain temps pour confirmer sa stabilité, puis de la réparer selon la méthode de traitement des fissures statiques. Lorsqu'elle n'est pas complètement éliminée, mais que la sécurité de la structure et des composants n'est pas compromise, elle peut être réparée avec des matériaux élastiques et flexibles.

(3) Fissures instables

Il s'agit d'une fissure dont la longueur, la largeur ou le volume se développe, mais qui disparaîtra après un certain temps. Dans ce cas, il convient de réparer ou de renforcer ces fissures après leur développement général, comme les fissures de retrait à sec du béton.

(4) Fissures non réparables

Sa largeur et sa longueur ne peuvent être maintenues stables, et les fissures s'élargissent et s'agrandissent avec le temps. Si l'armature se fissure dans le sens longitudinal de la barre d'armature, quelle que soit sa finesse, la fissure continuera de se développer.

2. Détection des fissures

(1) Longueur : mesure à l'aide d'une règle en acier, généralement mesurée à l'aide d'une règle en acier, d'une carte de fissuration et d'une loupe de lecture. La largeur de la fissure est généralement mesurée à son point le plus large.

(3) Profondeur : grâce à des méthodes de forage, d’observation de carottes de forage, de méthode ultrasonique, de remplissage par liquide coloré, etc., la profondeur de la fissure est généralement mesurée à partir de la distance entre la fissure du composant et sa profondeur verticale maximale.

(4) Développement de fissures : le développement de fissures sur le composant peut augmenter le nombre de fissures, augmenter leur longueur et leur largeur, et déterminer leur réapparition.

(5) Surveillance des variations de longueur : aux deux extrémités de la fissure, une ligne est marquée comme point final, la date d’observation est enregistrée sur le côté. Le point final est observé régulièrement si la fissure s’est étendue, et si elle s’est étendue, la fissure a changé.

(6) Surveillance des variations de largeur : marquage de la partie la plus large des fissures observées ou installation d’un micromètre, observation régulière. Si la largeur de la fissure augmente, cela indique une modification de la fissure.

3. Méthodes courantes de réparation des fissures

(1) Méthode de scellement de surface

La colle de réparation, à faible viscosité et à bonne perméabilité, est absorbée par les fines fissures isolées à la surface du béton (largeur de fissure Ω 0,2 mm) ou par capillarité dans les fissures réticulées. Pour les sols et autres éléments imperméables, un composite fibreux doit être collé sur la surface du béton afin d'améliorer l'étanchéité.

(2) Méthode d'injection

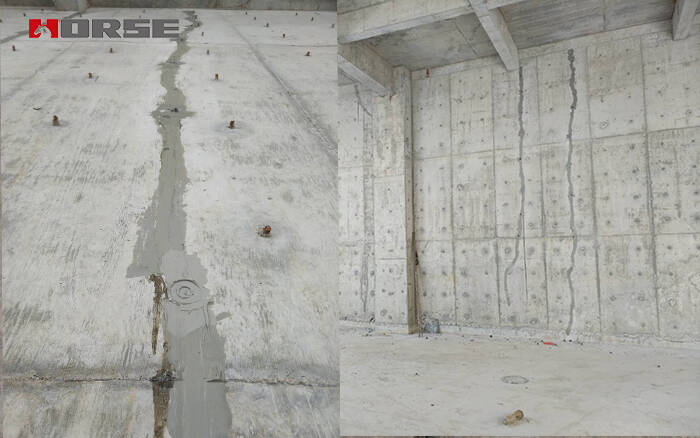

Sous une certaine pression, une colle de réparation à faible viscosité et à haute résistance est injectée dans la cavité de la fracture. Cette méthode est adaptée aux fissures isolées, aux fissures pénétrantes et au renforcement et au scellement des défauts locaux du nid d'abeilles (0,2 mm < 1,5 mm).

(3) Méthode d'injection sous pression

Pendant un certain temps, le matériau de scellement à faible viscosité et à haute résistance utilisé pour la réparation des fissures est pressé dans la cavité de la fracture sous une pression plus élevée afin d'obtenir un remplissage dense. Cette méthode est applicable au traitement des fissures pénétrantes importantes, des défauts du béton massif et des fissures profondes et sinueuses.

(4) Méthode de remplissage fermé

Sur la surface du composant, la profondeur et la largeur des rainures doivent être d'au moins 20 mm et la rainure en U de 15 mm. Une résine époxy modifiée ou un matériau de remplissage élastique est ensuite utilisé pour remplir et coller le matériau composite fibreux afin de sceller la surface. Cette méthode convient au traitement des fissures actives et statiques d'un diamètre d'oméga-0,5 mm. Après remplissage, la surface doit être recouverte d'une couche protectrice.

4. Matériau de réparation des fissures

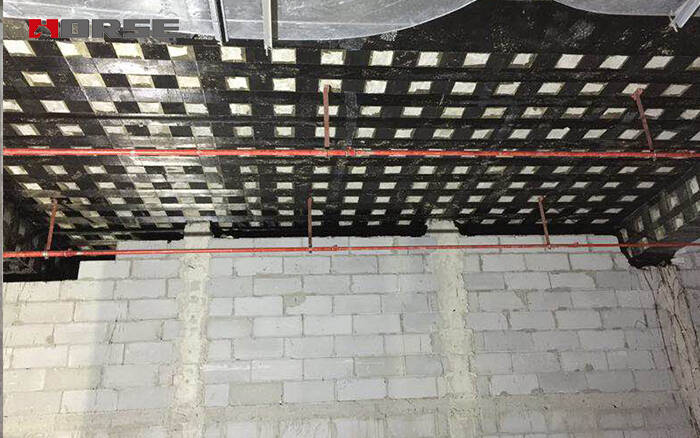

(1) résines synthétiques ; (2) adhésif époxy ; (3) matériaux cimentaires inorganiques ; (4) matériaux composites en polymère renforcé de fibres (FRP).
