L'infrastructure vieillissante des ponts dans le monde nécessite des techniques de renforcement innovantes et efficaces pour améliorer leur capacité de charge et prolonger leur durée de vie. Parmi les solutions émergentes, le système CFRP Post Tension a attiré l'attention en tant que méthode de pointe pour le renforcement des ponts en béton. Cette technologie de pointe combine la haute résistance à la traction du CFRP avec les avantages de la précontrainte, offrant une alternative légère, durable et résistante à la corrosion au renforcement en acier traditionnel.

Défis du renforcement des ponts conventionnels

Les méthodes traditionnelles de renforcement des ponts en béton, telles que le collage de plaques d'acier externes ou le gainage de béton, présentent plusieurs limitations:

La susceptibilité à la corrosion de l'acier entraîne des problèmes de durabilité à long terme.

Le poids lourd augmente la charge morte, nécessitant un support structurel supplémentaire.

L'installation à forte intensité de main-d 'œuvre entraîne des temps de construction prolongés et des perturbations de la circulation.

Ces défis ont conduit au développement de matériaux composites avancés comme le CFRP, qui offrent des propriétés mécaniques supérieures et une résistance à la dégradation de l'environnement.

Qu'est-ce que le système Post Tension CFRP?

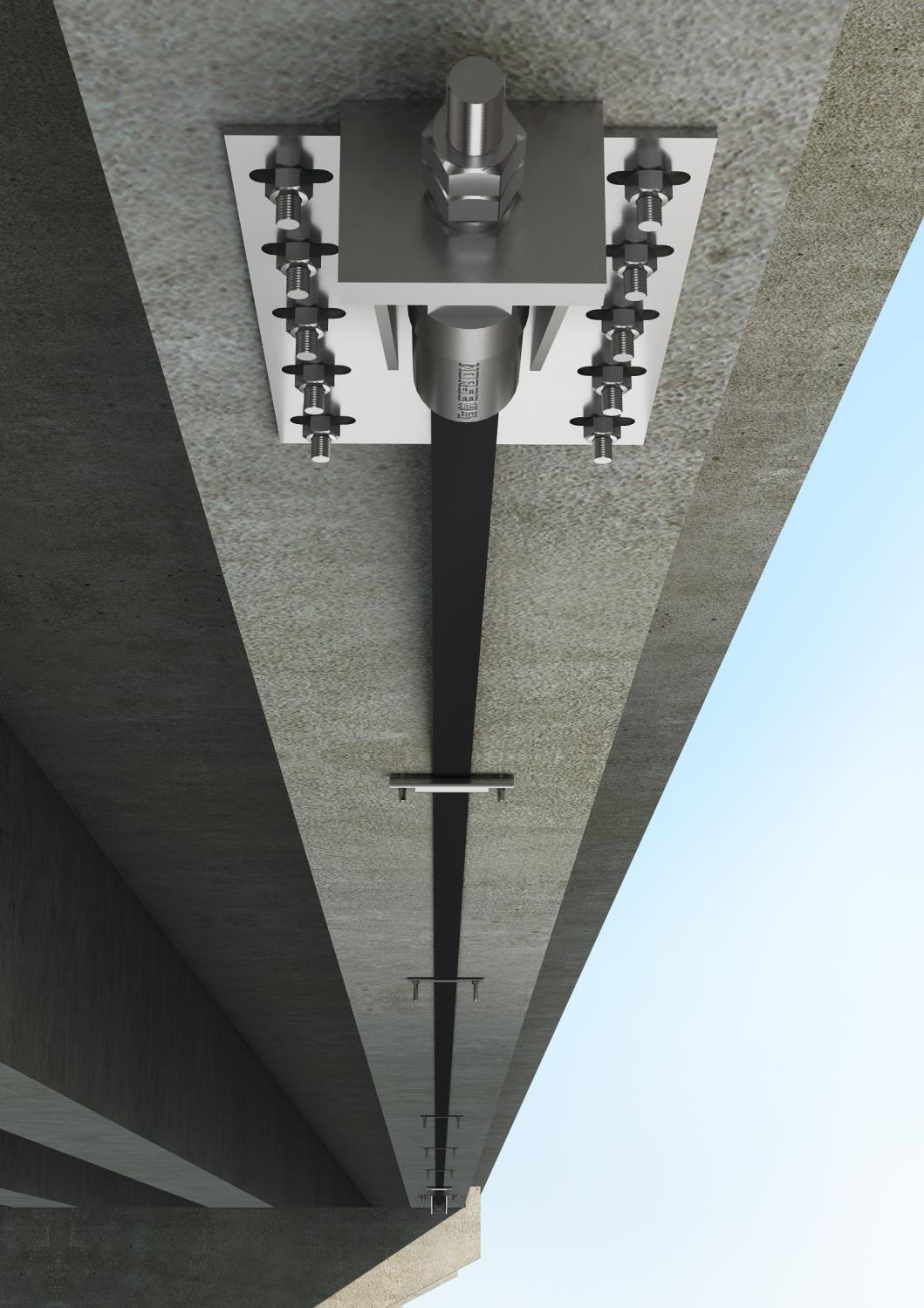

Le système de CFRP post-tension est une technique avancée de renforcement structurel où les plaques de polymère renforcé de fibres de carbone (CFRP) à haute résistance sont tendues (précontraintes) et collées aux zones de tension des poutres de pont en béton. Cette méthode améliore la capacité de charge du pont en introduisant des contraintes de compression qui contrecarrent les contraintes de traction, réduisant ainsi la formation de fissures et améliorant les performances structurelles.

Composants clés:

Plaques CFRP:

Bandes légères en fibre de carbone à haute résistance (généralement de 1,2 à 1,4mm d'épaisseur).

Composition du matériau: Fibres de carbone haute résistance incorporées dans une matrice de résine époxy

Résistance à la traction: MPA ≥ 2800 (comparé à MPA 400-500 pour le renfort en acier typique)

Module élastique: ≥ 165 GPa

Options d'épaisseur: épaisseurs standard de 1.2mm, de 1.4mm, et de 2.0mm

Options de largeur: largeurs standard de 50mm, de 100mm, et de 150mm

Densité: 1,6g/cm³ (environ 1/5 du poids des plaques d'acier équivalentes)

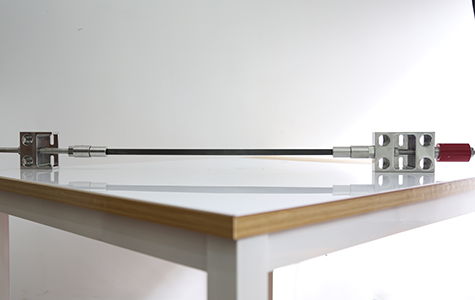

Ancres de précontrainte:

Les systèmes mécaniques ou adhésifs qui appliquent et maintiennent la tension.

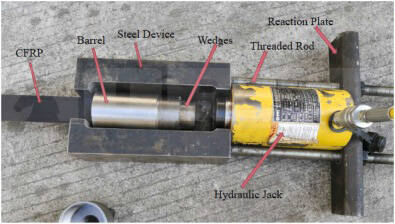

Ancres de tension: Vérins hydrauliques capables d'appliquer jusqu'à 600 kN de force de précontrainte

Ancrages permanents: Composants en acier allié résistant à la corrosion avec une capacité de charge correspondant à la résistance du CFRP

Éléments de transfert de charge: dispositifs de serrage spécialement conçus pour assurer une répartition uniforme des contraintes

Adhésif structurel:

Résine époxy haute performance pour le collage de CFRP au béton.

Adhésif époxy à deux composants avec ces propriétés clés:

Résistance à la traction: ≥ 30 MPa

Résistance au cisaillement: ≥ 18 MPa

Allongement à la rupture: ≥ 1.5%

Plage de température de fonctionnement: -40 °C à + 80 °C

Pourquoi cette méthode est-elle supérieure aux techniques traditionnelles?

Limites des méthodes de renforcement conventionnelles

Avantages du système de plaque CFRP post-tension

Une résistance et une rigidité plus élevées-CFRP a une résistance à la traction 5-10 fois plus grande que l'acier à une fraction du poids.
Résistance à la corrosion-Contrairement à l'acier, le PRFC ne rouille pas, ce qui réduit les coûts d'entretien à long terme.
Ajout de poids minimal-N'augmente pas de manière significative la charge morte du pont.
Effet de précontrainte-Contrecarre activement les contraintes de traction, retardant la formation de fissures.

Installation rapide-Peut être appliqué avec une perturbation minimale du trafic.
Longue durée de vie-le CFRP a l'excellente résistance de fatigue, assurant la longévité sous les charges cycliques.

Avantages de performance et avantages techniques

Mesures de performance structurelle

Caractéristiques de durabilité à long terme

Résistance à la corrosion: Zéro perte de corrosion sur 100 + an durée de vie

Comportement de fluage: <0,5% de tension sous la charge soutenue après 50 ans

Résistance à l'environnement: revêtement stable aux UV maintient une résistance de 95% après 30 ans d'exposition

Performance au feu: cote de feu de 2 heures avec option de revêtement intumescent

Développements futurs et orientations de recherche

Stratifiés CFRP intelligents: Intégration de capteurs à fibre optique pour la surveillance de la santé structurelle en temps réel

Installation automatisée: systèmes d'application robotisés pour une précision et une vitesse améliorées
