Renforcement des dalles RC avec des ouvertures
Plaque de fibre de carbone

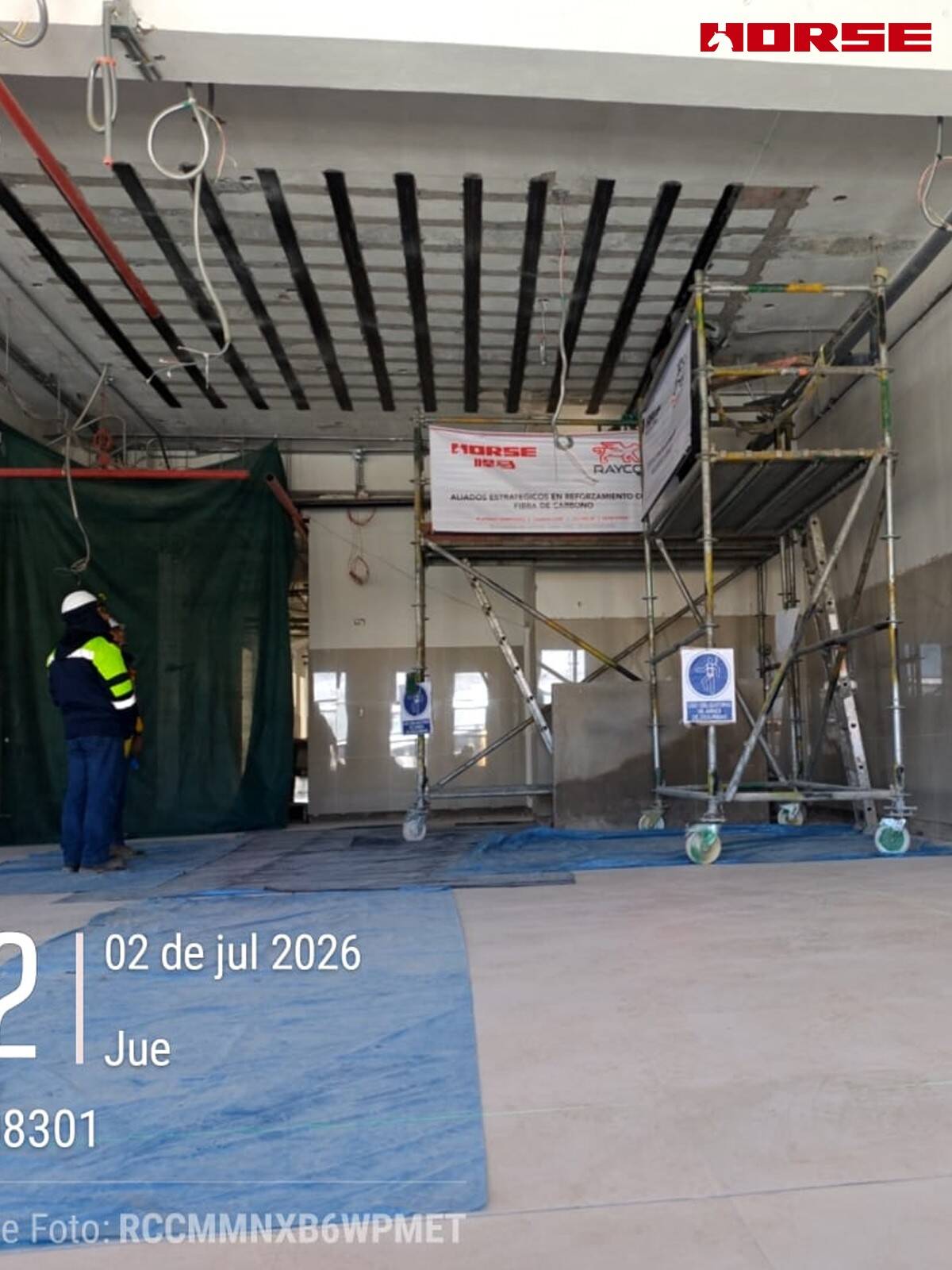

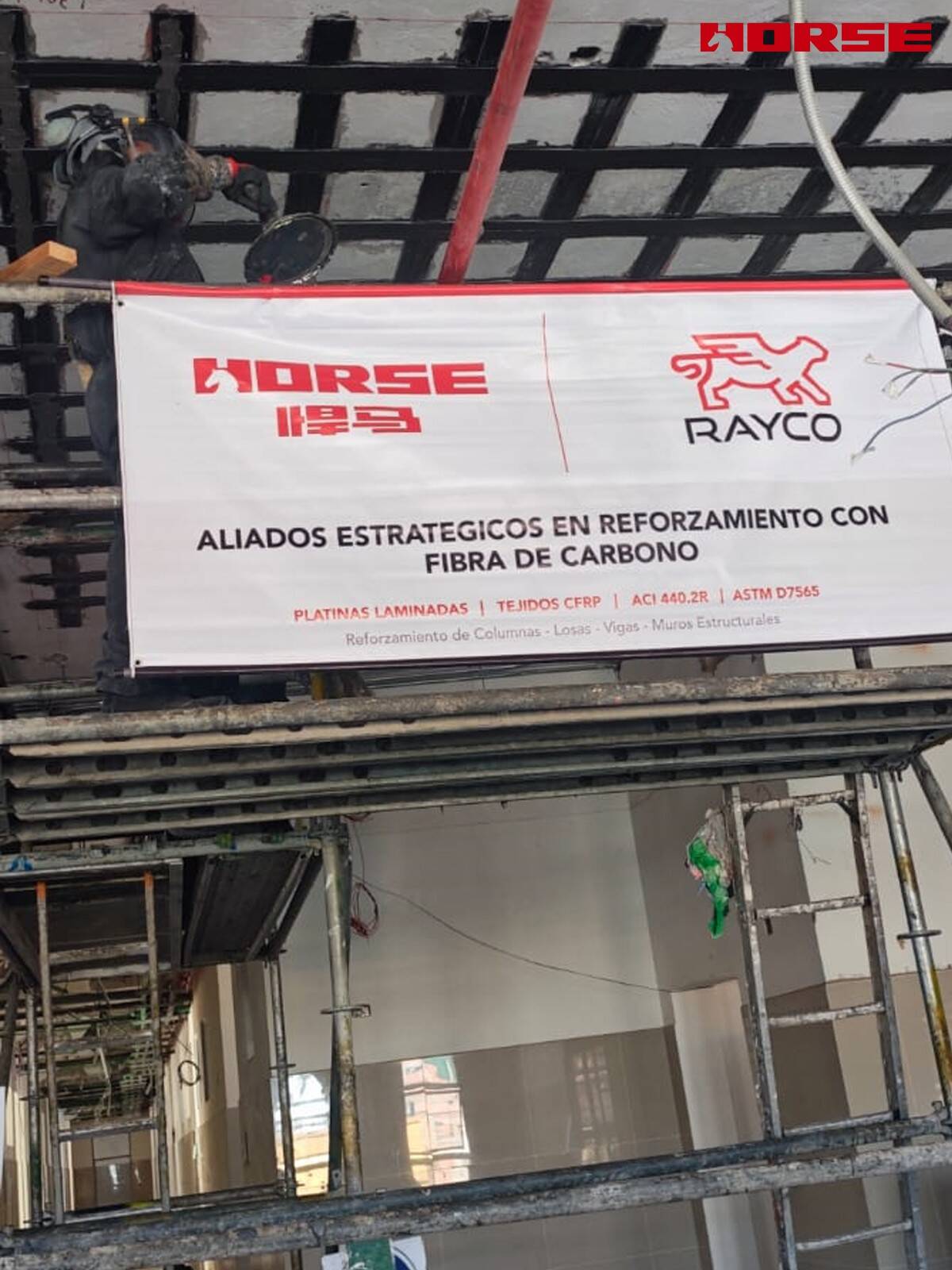

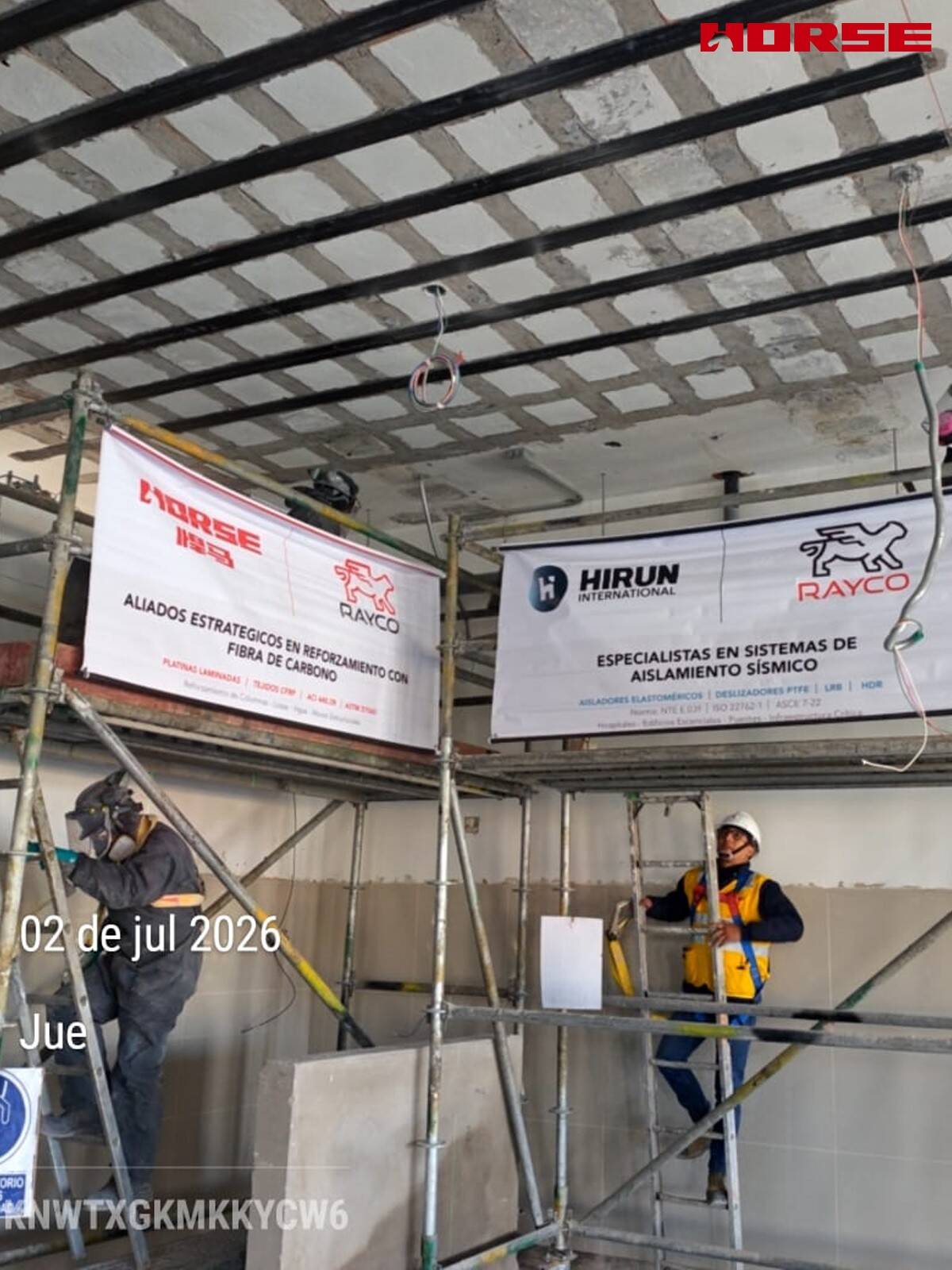

La solution de renforcement utilise des plaques de polymère renforcé de fibres de carbone (CFRP) collées au soffite de la dalle dans deux directions perpendiculaires, avec des plaques supplémentaires renforcées le long du périmètre d'ouverture.
Aperçu du projet
Ce projet consiste à renforcer la structure d'une dalle de plancher en béton armé dans un bâtiment hospitalier au Pérou.
Certaines ouvertures rectangulaires ont été nécessaires pour accueillir des services MEP améliorés pour l'expansion de l'équipement médical de l'hôpital. Le renfort existant de dalle a été coupé pendant la création d'ouverture, exigeant la restauration de capacité de flexion dans les deux directions.
La solution de renforcement utilise des plaques de polymère renforcé de fibres de carbone (CFRP) collées au soffite de la dalle dans deux directions perpendiculaires, avec des plaques supplémentaires renforcées le long du périmètre d'ouverture.
Référence du code
La conception suit le guide d'ACI 440.2R-17 pour la conception et la construction des systèmes extérieurement collés de FRP pour renforcer des structures concrètes.

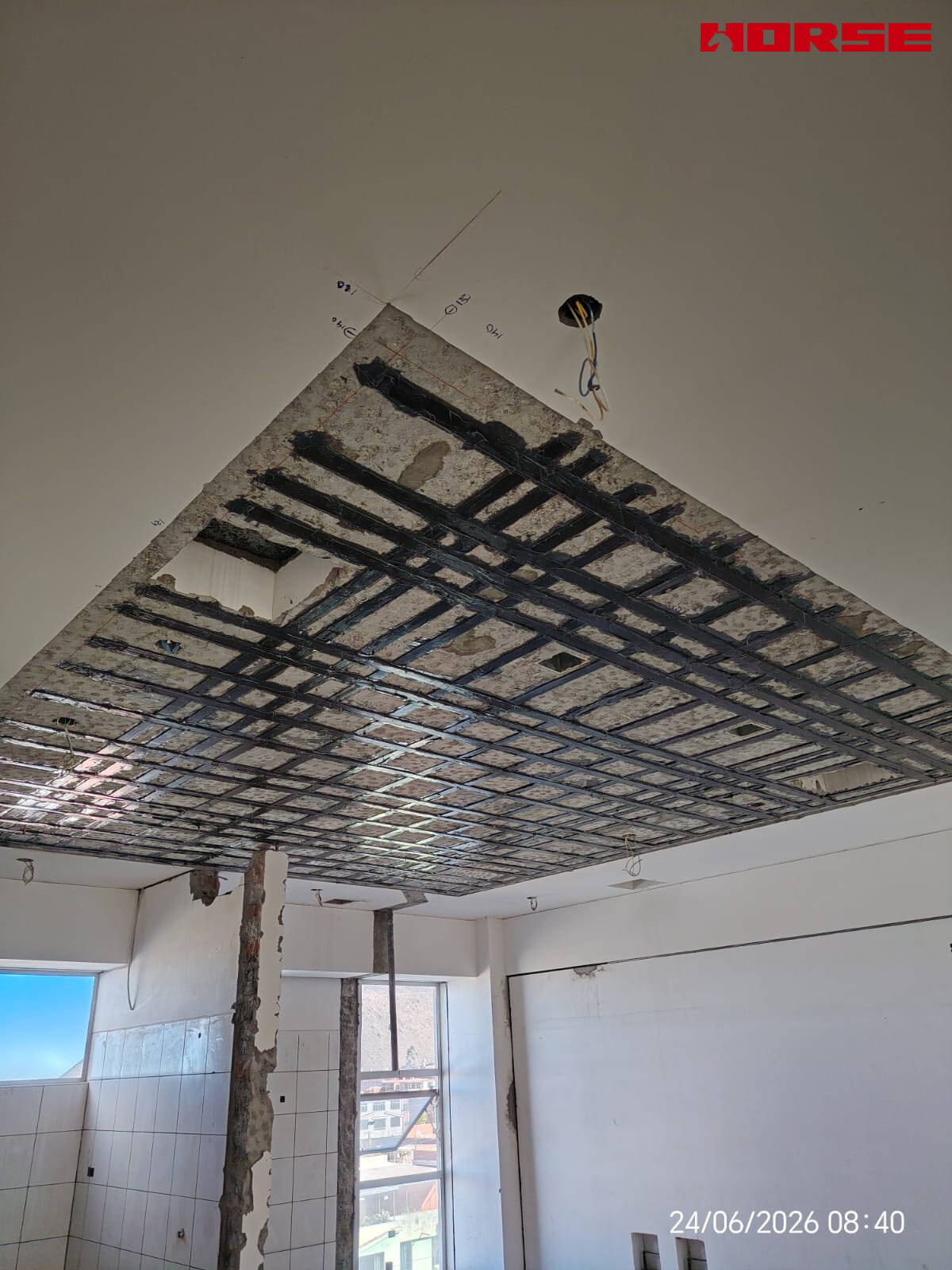

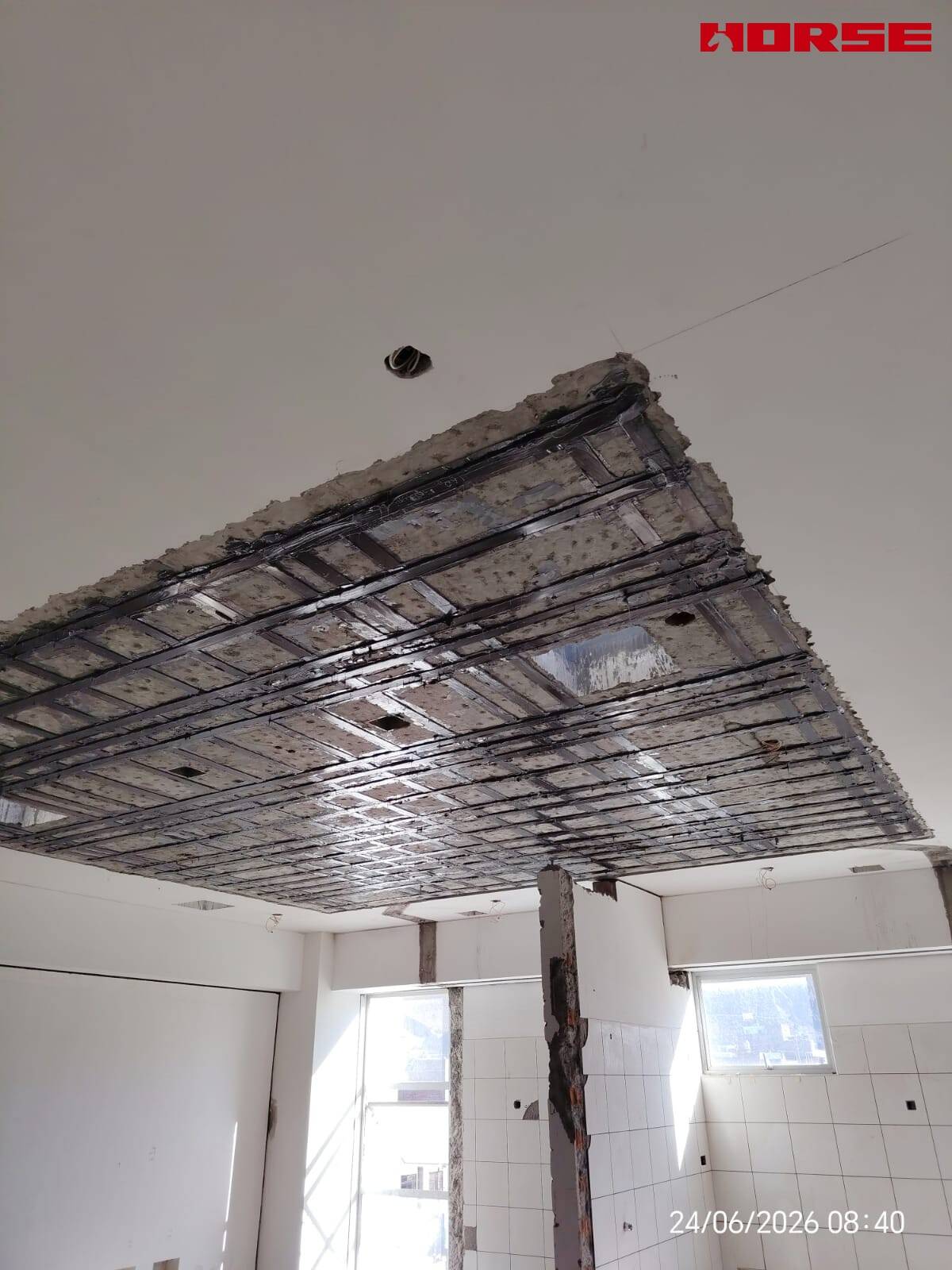

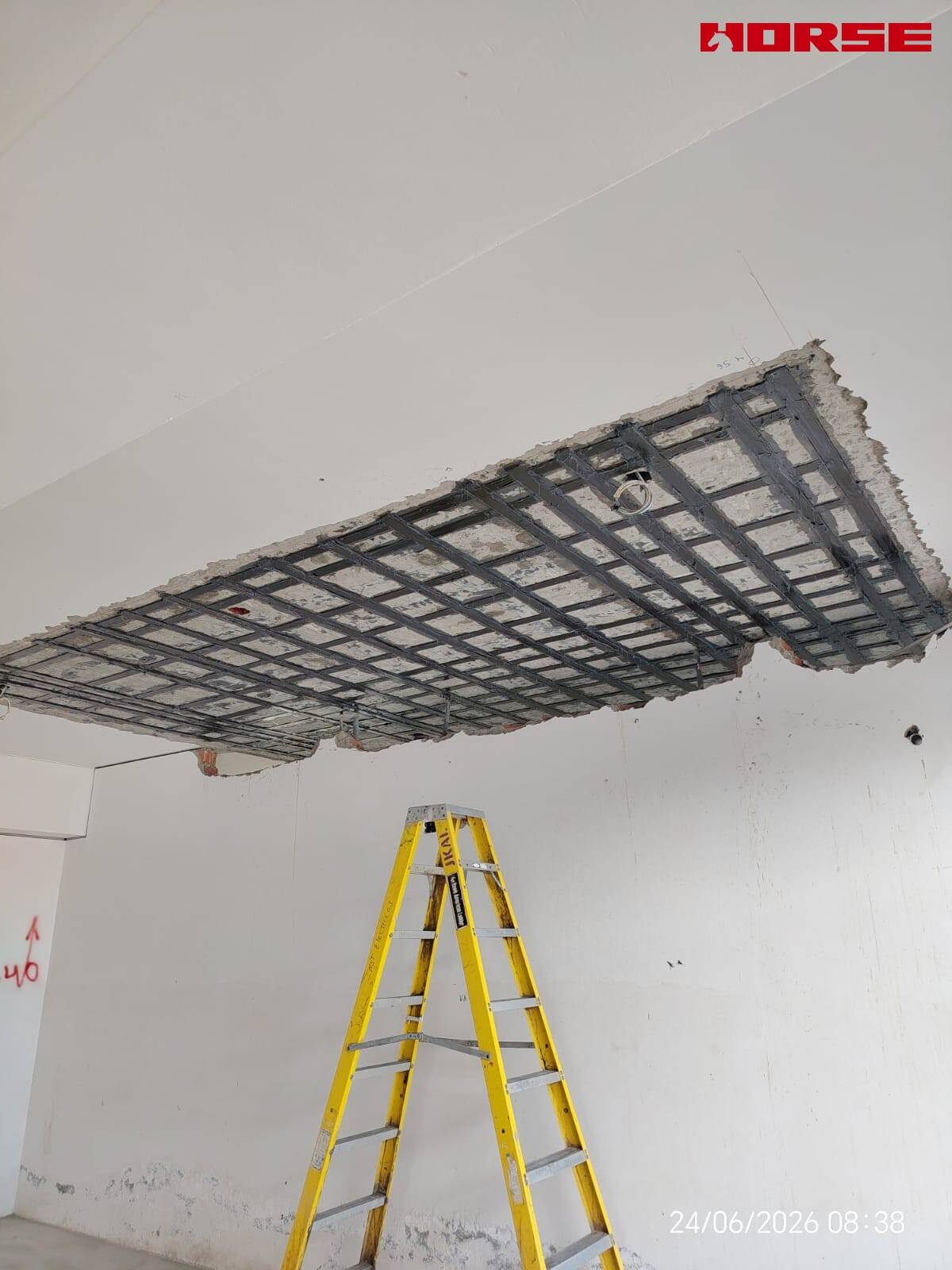

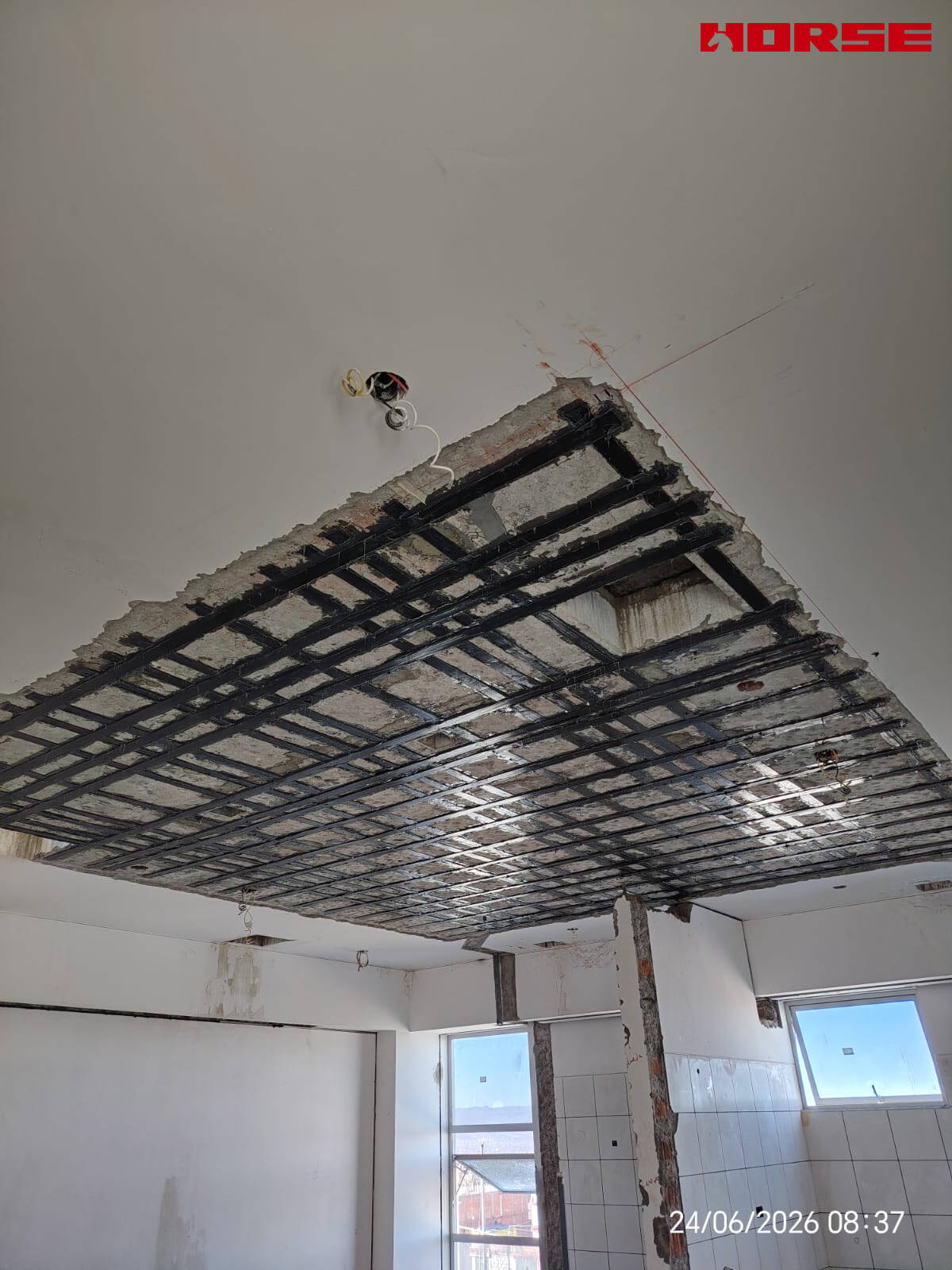

La dalle de plancher est renforcée au fond avec des plaques de fibre de carbone pour simuler le système d'armature à deux voies original, compensant la perte de capacité de flexion causée par les barres d'acier de coupure.

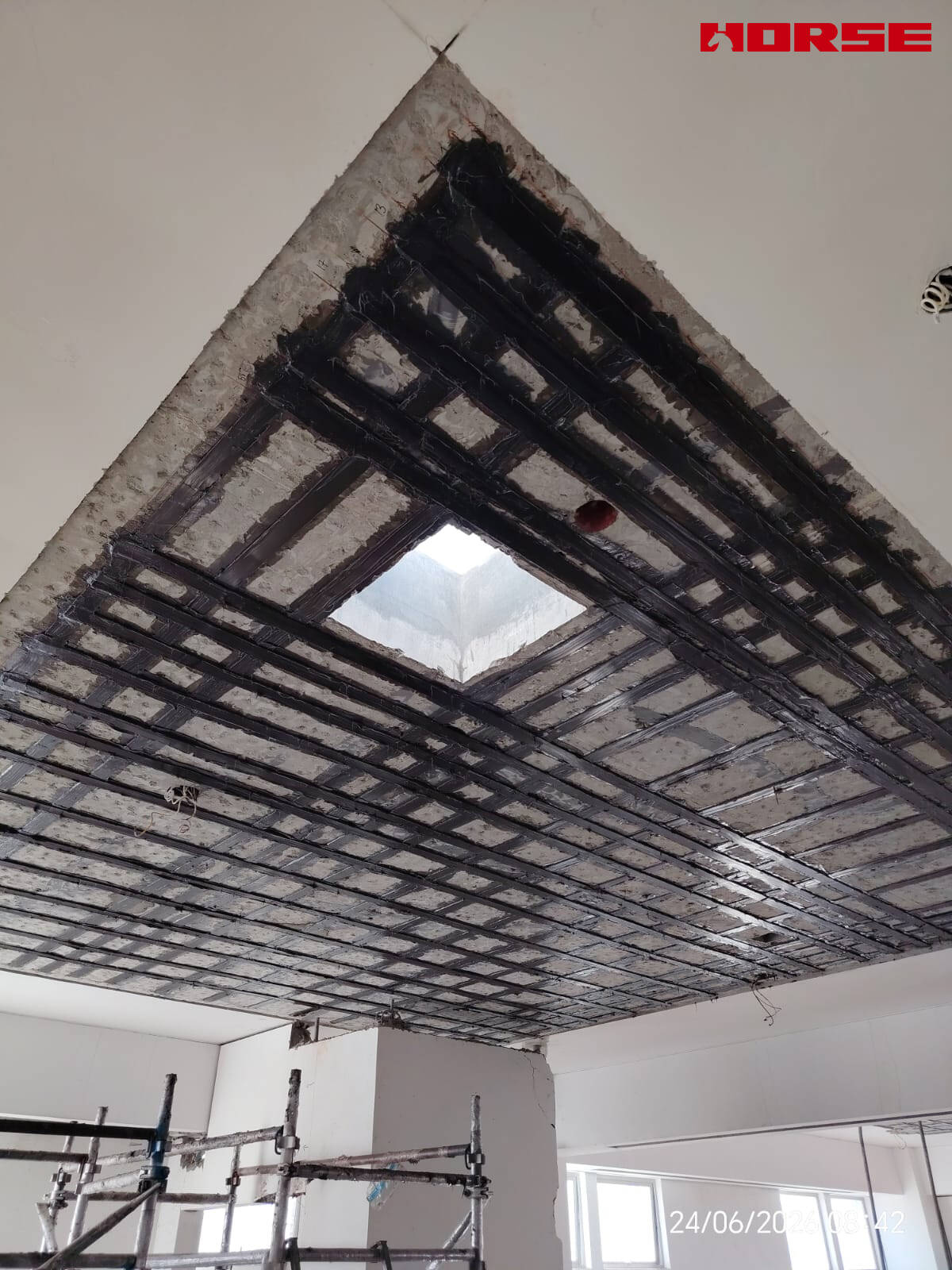

Des arceaux de plaque en fibre de carbone renforcés sont installés autour des ouvertures: des plaques en fibre de carbone sont ajoutées autour des ouvertures pour restreindre les bords, traiter la concentration des contraintes et compenser l'affaiblissement de la section transversale causé par les ouvertures.
Les plaques en fibre de carbone s'étendent jusqu'à la zone de support (poutre/mur) pour assurer une longueur d'ancrage suffisante et empêcher la défaillance du délaminage de l'interface FRP-béton.
Profil matériel: Plaque de CFRP HM‑ 1.4T
HM‑ 1.4T est un stratifié de polymère renforcé de fibres de carbone unidirectionnel pultrudé pour la mise à niveau structurelle, épaisseur 1,4 mil mm, appliqué avec l'adhésif époxy HM‑ 120CP.
Propriétés mécaniques clés (ASTM D3039)
| Article | Valeur |
|---|---|
| Épaisseur | 1.4 mil mm |
| Résistance à la traction caractéristique | 2600 mil MPa |
| Module de traction | 160 wh 000 wh MPa |
| Allongement à la rupture | ≥ 1.7 mil % |
| Largeur standard | 50 mil mm, 100 mil mm |
La fabrication pultrudée garantit l'alignement droit de carbone-fibre et l'excellente planéité, aidant le plein contact entre la plaque et le substrat en béton.
L'épaisseur ultra-mince de 1,4 mil millimètre apporte le poids supplémentaire négligeable et aucune perte de taille de plafond.
Bonne résistance chimique et durabilité à long terme, adaptée aux conditions ambiantes humides en Amérique du Sud.
Rigidité plus élevée par rapport au tissu CFRP, offrant un meilleur contrôle de déviation pour la dalle découpée.
