Les trois principales méthodes d'épissage de segments de ponts-joints adhésifs, joints humides et joints secs-diffèrent considérablement par leur structure, leurs techniques de construction, leurs caractéristiques de contrainte et leurs scénarios applicables. Voici une comparaison et une explication détaillées de ces trois méthodes:

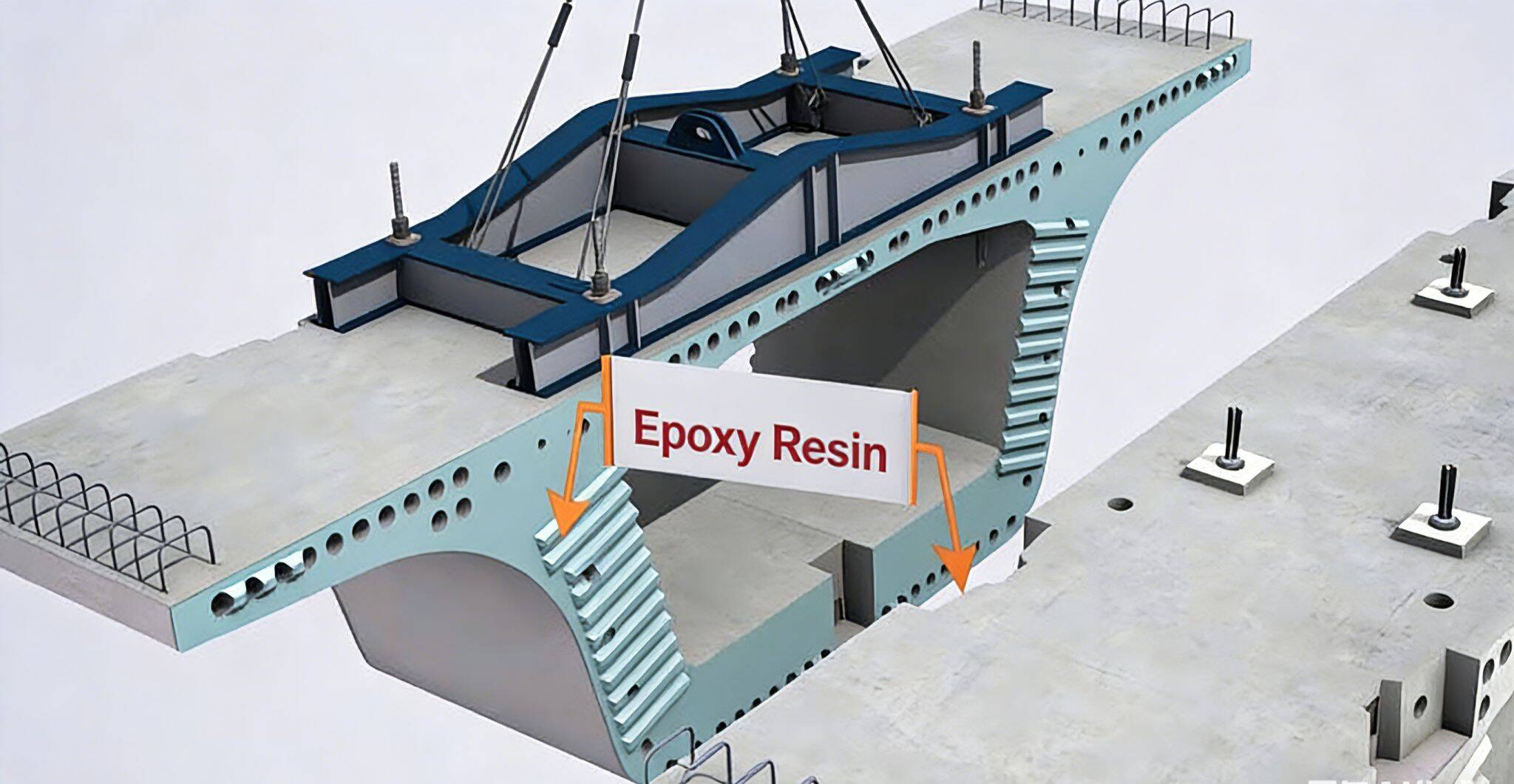

1. joint adhésif

Matériel de noyau: Adhésif de résine époxyde.

Processus de construction: Appliquez l'adhésif de résine époxyde à la face d'extrémité du segment préfabriqué, puis employez la précontrainte provisoire pour lier étroitement et comprimer les segments adjacents, formant un ensemble après les traitements adhésifs.

Caractéristiques de résistance: La couche adhésive est très mince (généralement 1-2mm), avec une forte résistance au cisaillement et à la compression, mais une faible résistance à la traction. L'adhésif de résine époxyde scelle effectivement le joint, empêchant l'intrusion d'humidité et d'ion de chlorure, et a la bonne longévité.

Scénarios applicables: Principalement utilisé pour les ponts segmentaires préfabriqués en béton précontraint (tels que les ponts surélevés urbains et les ponts ferroviaires à grande vitesse), et est actuellement la méthode d'assemblage segmentaire la plus courante.

Avantages: Vitesse de construction rapide, joints lisses et denses, bonne intégrité structurelle et meilleure durabilité que les joints humides.

Inconvénients: Nécessite une précision géométrique extrêmement élevée des segments préfabriqués; l'adhésif en résine époxy est sensible à la température et à l'humidité et la fenêtre de construction est relativement courte.

2. Joint humide

Matériau du noyau: béton coulé sur place (généralement du béton à micro-expansion ou du béton à haute performance).

Processus de construction: Un espace d'une certaine largeur (généralement 30-80cm) est laissé entre les segments préfabriqués adjacents. Après avoir attaché l'armature de connexion, le coffrage est érigé et le béton est coulé. Les contraintes temporaires sont libérées après que le béton a atteint la résistance de conception.

Caractéristiques structurelles: Le joint humide forme une connexion rigide avec le segment préfabriqué à travers le renforcement et le béton post-coulé, résultant en une intégrité la plus forte, équivalente à une structure continue. Cependant, les microfissures sont sujettes à se produire au niveau du joint en raison des différences de retrait et de fluage.

Scénarios applicables: Utilisé lorsque les exigences d'intégrité structurelle sont extrêmement élevées ou lorsque le contrôle de précision géométrique des segments est insuffisant; également couramment utilisé pour les pièces de connexion des structures mixtes moulées sur place et préfabriquées.

Avantages: Tolérance élevée (la position de renfort et la largeur commune peuvent être ajustées), bonne intégrité structurelle et résistance de fatigue; aucun besoin de coffrage préfabriqué à haute précision.

Inconvénients: Nécessite un coffrage sur place, un renforcement liant, un coulage et un durcissement, ce qui entraîne une longue période de construction; susceptible de retrait et de fluage, sujet aux fissures d'interface; sensible aux intempéries, la construction est difficile en hiver ou en saison des pluies.

3. Joint sec

Matériau du noyau: Aucun matériau de remplissage (ou seulement lubrifiant et mastic).

Processus de construction: Les faces des segments préfabriqués sont en contact direct (généralement avec des clés de cisaillement). Une précontrainte permanente est appliquée pour comprimer les segments, et la force de cisaillement est transférée par le frottement de surface de contact et les clés de cisaillement.

Caractéristiques de la contrainte: Il n'y a pas de force d'adhérence au niveau du joint; le contact est entièrement maintenu par une précontrainte. Sous des charges répétées, le joint peut s'ouvrir légèrement, mais les tendons de précontrainte assurent que la structure globale ne se sépare pas. La résistance au cisaillement dépend de la force de compression normale et des clés de cisaillement.

Scénarios applicables: couramment utilisés dans la construction de ponts segmentaires au début; maintenant principalement utilisés pour les structures temporaires, les ponts secondaires ou les projets avec des calendriers extrêmement serrés. Il est encore utilisé dans les travées latérales ou les ponts d'approche de certains ponts à longue portée.

Avantages: Construction la plus rapide (pas besoin d'attendre le durcissement colloïdal ou le durcissement du béton); les segments peuvent supporter immédiatement la charge; démontage relativement facile (adapté aux ponts mobiles ou temporaires).

Inconvénients: les joints sont sujets aux fuites d'eau et les barres d'acier sont sujettes à la corrosion; l'usure par frottement peut se produire sous des charges à long terme, entraînant une perte de précontrainte; il a la plus mauvaise durabilité et résistance à la fatigue, ce qui le rend impropre aux zones sismiques élevées ou aux chemins de fer lourds.

Notes sommaires (pour plus de clarté)

• Joint époxy est le choix le plus commun pour les ponts segmentaires permanents préfabriqués, offrant un équilibre entre vitesse, durabilité et performance structurelle.

• Le joint humide est utilisé lorsque le contrôle géométrique est moins précis ou lorsque la continuité maximale est requise (par exemple, au niveau des piliers ou dans les alignements courbes).

• Le joint sec est maintenant rarement utilisé pour les ponts permanents en raison de problèmes de durabilité à long terme, mais il reste utile pour les structures temporaires ou démontables.
