Les silos à béton, en tant qu'infrastructure de base dans le domaine du stockage de matériaux en vrac, sont largement utilisés dans les milieux industriels tels que les réserves de céréales, le traitement des matériaux de construction, l'exploitation minière et la métallurgie, qui assurent les fonctions de stockage et de renouvellement à long terme des matériaux solides en vrac. Leur sécurité structurelle est directement liée à la stabilité de la chaîne d'approvisionnement et à la sécurité de la production. Cependant, pendant le service à long terme, en raison de facteurs multiples tels que la pression latérale du matériau en vrac, l'érosion environnementale, le vieillissement du matériau et l'itération de charge, les silos en béton sont très sensibles aux risques structurels tels que les fissures circonférentielles, la carbonisation du béton, la corrosion des armatures en acier et la capacité portante diminuée du mur du silo. Dans les cas graves, cela peut entraîner des accidents de sécurité tels que des fuites de la paroi du silo et un effondrement partiel.

Les techniques de renforcement traditionnelles reposent souvent sur le revêtement en tôle d'acier, le renforcement des barres d'armature et le revêtement en béton, qui souffrent de goulots d'étranglement tels qu'un mauvais ajustement, une augmentation importante du poids propre, une longue période de construction, un coût de maintenance élevé et une susceptibilité aux dommages structurels secondaires.

Au cours des dernières années,Polymère renforcé de fibres de carbone (CFRP)Les matériaux composites, avec leurs avantages de noyau d'être léger et de haute résistance, flexible et adaptable, résistant à la corrosion et durable, et efficace dans la construction, ont graduellement remplacé les matériaux traditionnels, devenant une solution disruptive pour le renfort concret de silo.

Les principaux défis de défaillance des silos en béton

La défaillance structurelle dans les silos en béton n'est pas causée par un seul facteur, mais plutôt par les effets combinés des caractéristiques de contrainte, de l'érosion de l'environnement et du vieillissement des matériaux. Les principaux défis se situent dans trois dimensions:

Tout d'abord, la surcharge de traction circonférentielle. La pression latérale générée par le poids du matériau en vrac crée une tension circonférentielle continue le long de la paroi du silo. Le béton lui-même a une faible résistance à la traction (seulement 1/10 à 1/15 de sa résistance à la compression), ce qui le rend sujet aux fissures circonférentielles sur un service à long terme. Ces fissures continuent de s'étendre avec les charges alternées de chargement et de déchargement des matériaux, affaiblissant la capacité de charge de la paroi du silo.

Deuxièmement, l'érosion environnementale intensifiée. L'humidité élevée dans les silos de grain, la poussière de haut-alcali dans des silos de ciment, et les médias acides/alcalins dans les silos chimiques de matériel en vrac accélèrent la carbonation concrète et la corrosion en acier de renfort, menant à l'écaillage extérieur du béton, affaiblissement des sections transversales en acier de renfort, et à la fracture fragile de la structure.

Troisièmement, les risques de concentration de stress. Le coefficient de concentration de contrainte est sensiblement plus élevé à la jonction du dessus et du mur de silo, autour du port de déchargement, et aux coins de mur de silo que dans d'autres secteurs. Les matériaux de renforcement traditionnels sont difficiles à appliquer de manière transparente, créant facilement des points de rupture de contrainte et exacerbant davantage les dommages structurels.

CFRP Silos en béton armé

1. Mécanisme de technologie de base: une mise à niveau de "réparation passive" à "amélioration synergique"

La logique fondamentale des silos en béton armé de CFRP n'est pas simplement «réparation de fissures», mais plutôt l'appariement précis des propriétés des matériaux avec les contraintes structurelles pour construire un système de stress synergique trois-en-un de béton adhésif imprégné de CFRP, «réalisant de ce fait une amélioration fondamentale de la capacité porteuse du mur de silo. Son mécanisme de base se reflète dans deux aspects:

Tout d'abord, le renforcement synergique de traction circonférentielle. La résistance à la traction du matériau CFRP peut atteindre 7 à 10 fois celle de l'acier Q235 ordinaire, et son module d'élasticité est proche de celui du béton (200 à 240 GPa). Après que le tissu/conseils de CFRP soient posés circonférentiellement le long du mur de silo, il peut directement soutenir la force de traction circonférentielle produite par la pression latérale des matériaux en vrac, remplaçant la fonction porteuse des barres d'acier endommagées, commandant la largeur des fissures de mur de silo à moins de 0.15mm (la limite standard), Et inhiber la propagation des fissures à partir de la cause première;

Deuxièmement, le transfert de force synergique de liaison interfaciale. L'adhésif d'imprégnation spécial peut pénétrer dans les micropores du béton pour former une interface de liaison à haute résistance (force de liaison ≥ 2,5 MPa), en veillant à ce que le CFRP et le béton se déforment de manière synchrone et partagent les charges de manière synergique, évitant des problèmes tels que le décollement et le creusage, et maximisant les performances à haute résistance du CFRP.

2. quatre avantages innovateurs du renfort de CFRP (le distinguant des solutions traditionnelles)

• Léger et à haute efficacité, charge de base nulle: le matériau CFRP a une densité de seulement 1,6 ~ 1,8g/cm³, soit environ 1/4 de celle de l'acier. L'épaisseur de la couche de renforcement est seulement de 1 ~ 3mm et le poids par unité de surface est inférieur à 0,3 kg/㎡. Une fois que plusieurs couches sont collées, l'augmentation de poids totale peut être contrôlée à moins de 5% du poids propre de la structure d'origine. Aucun calcul secondaire ou renforcement de la fondation du silo n'est requis. Il est parfaitement adapté aux scénarios à capacité portante de fondation limitée, tels que les vieux silos en béton et les silos à haute altitude, évitant fondamentalement les risques de tassement des fondations et d'instabilité structurelle causés par l'augmentation du poids du renforcement.

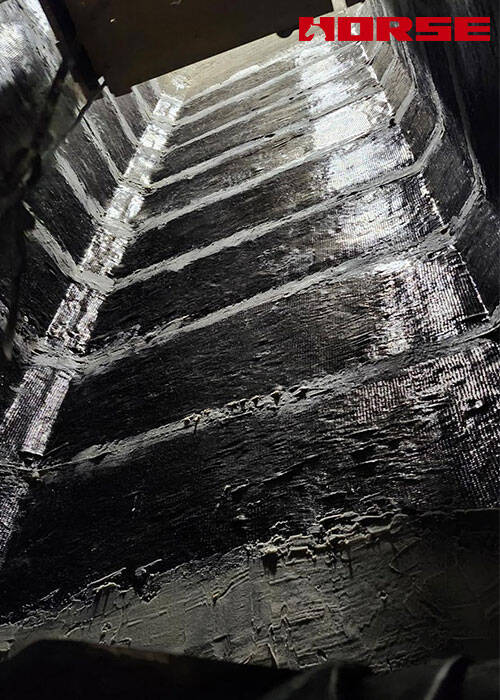

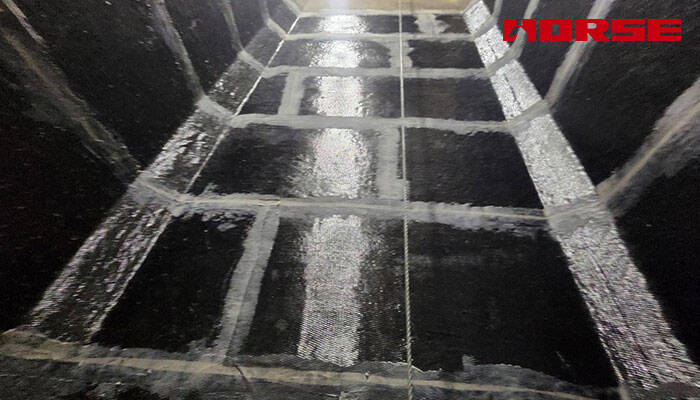

• Adaptabilité flexible, renfort sans couture: Le tissu de CFRP possède l'excellente flexibilité et bendability, tenant compte de la liaison sans couture aux secteurs de forme irrégulière des silos concrets, tels que les murs incurvés, les coins, et les ports de décharge, réalisant «la couverture sans espace. Cela résout les problèmes de mauvaise adhérence et de concentration des contraintes associés aux matériaux rigides traditionnels (plaques d'acier, béton). En outre, la direction de la couche CFRP (principalement circonférentielle, secondairement verticale) et le nombre de couches peuvent être ajustés de manière flexible en fonction de la répartition des contraintes de la paroi du silo, ce qui permet d'obtenir un renforcement précis et d'améliorer la ténacité structurelle.

• Résistance à la corrosion et durabilité, réduction des coûts tout au long du cycle de vie: Le matériau CFRP lui-même a une excellente résistance aux acides et aux alcalis, à la rouille, à la carbonisation et au rayonnement UV, ne nécessitant aucun traitement anti-corrosion supplémentaire. Il peut servir de manière stable pendant 30 à 50 ans dans des environnements difficiles tels que l'humidité élevée, la poussière et les conditions d'acide/alcali. Comparé à la rénovation anti-corrosive de 5-10 ans exigée pour le renfort traditionnel de plaque d'acier, la solution de CFRP peut réduire des coûts d'entretien à long terme par plus de 80%, réalisant vraiment «le renfort fois, sans inquiétude à long terme, "alignement avec la tendance de développement de l'exploitation à faible émission de carbone et la maintenance de l'infrastructure industrielle.

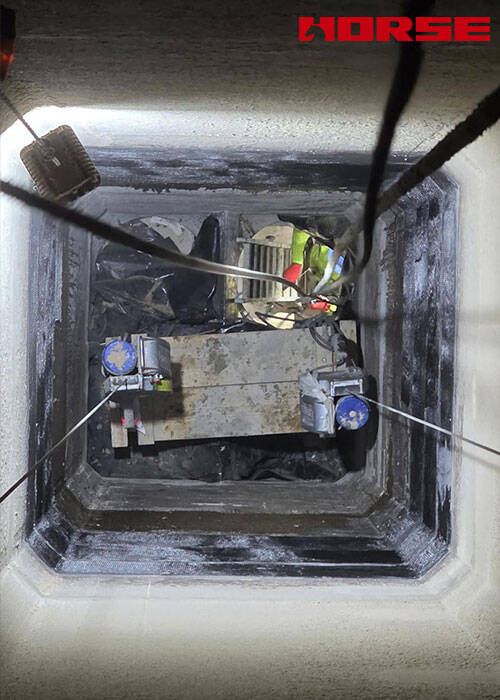

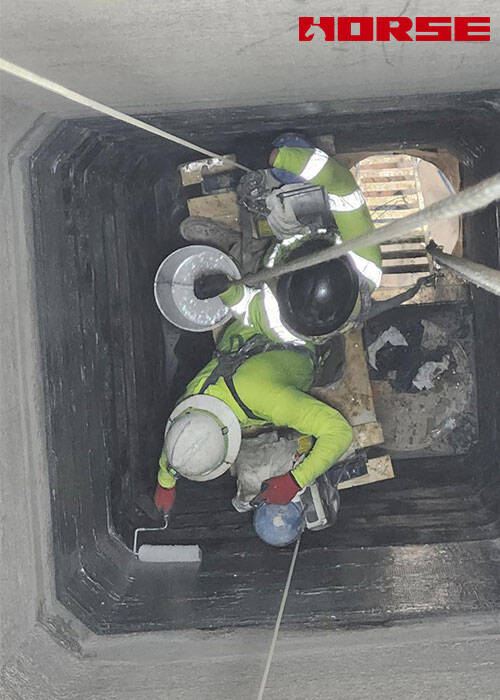

• Rendement élevé et interruption minimale à la production: le renfort de CFRP n'exige aucun équipement de levage lourd, aucun perçage ou soudure. Il ne nécessite que le meulage, l'application d'adhésif et la pose du CFRP sur la couche de base de la paroi du silo. Une équipe de construction de 3-5 personnes peut accomplir des opérations de vaste zone, réduisant des coûts de main-d 'oeuvre de plus de 60%. Le mode "opération zonée, renforcement non-stop" peut être adopté, qui ne ferme que la zone de construction locale et n'affecte pas le stockage et le déchargement de matériaux normaux du silo. La période de construction est raccourcie de 70% par rapport aux solutions traditionnelles, ce qui réduit considérablement les pertes de temps d'arrêt de production. Il est particulièrement approprié aux scénarios avec des conditions élevées pour la continuité de production, telle que des entrepôts de stockage de grain et des silos chimiques de production continue.

Le polymère renforcé de fibres de carbone (CFRP) a franchi les limites des technologies traditionnelles de renforcement avec ses avantages fondamentaux d'être léger et de haute résistance, flexible et adaptable, résistant à la corrosion et durable, et très efficace et peu invasif. Elle a permis de faire passer le renforcement des silos en béton de «réparation passive» à «renforcement actif» et de «construction standardisée» à «conception personnalisée». Il résout non seulement les dangers cachés structurels des silos, mais réduit également le coût de fonctionnement et de maintenance tout au long du cycle de vie, ce qui correspond à la tendance de développement des infrastructures industrielles à faible émission de carbone, intelligentes et à long terme.
