Dans les projets de rénovation de bâtiments, d'amélioration fonctionnelle, d'installation d'équipements et de reconstruction structurelle, la suppression des sections de dalles partielles pour créer des ouvertures (telles que des cages d'ascenseur, des ouvertures de ventilation, des passages de tuyaux, des modifications d'escaliers et l'optimisation de l'espace intérieur) est une mesure de modification structurelle courante. Cependant, l'ouverture de la dalle coupera directement les barres d'acier sollicitées d'origine, réduira la surface d'appui efficace et la rigidité structurelle, et provoquera une concentration de contraintes aux coins d'ouverture, ce qui affectera sérieusement la sécurité et la stabilité de la dalle de plancher.

Polymère renforcé de fibre de carbone (CFRP)Le renforcement est devenu l'une des méthodes de post-renforcement les plus largement utilisées pour les ouvertures de dalles en raison de ses avantages: résistance à la traction élevée, légèreté, résistance à la corrosion, construction pratique et absence d'augmentation du poids propre structurel.

Quand le renforcement du CFRP est-il efficace pour les ouvertures de dalle?

1Ouvertures petites à moyennes avec des dommages structurels mineurs

Le renforcement en CFRP est très efficace lorsque la taille de l'ouverture est contrôlée dans une plage raisonnable: généralement, des ouvertures rectangulaires de longueur latérale ≤ 1000mm, des ouvertures circulaires de diamètre ≤ 1000mm et le nombre de barres d'acier soumises à une contrainte de coupure ≤ 20% des barres d'acier d'origine dans le sens de la contrainte. Ce type d'ouverture est principalement utilisé pour l'installation de tuyaux, les petites ouvertures de ventilation et la transformation de l'espace local, avec peu de dommages à la contrainte globale de la dalle, et le CFRP peut compenser entièrement la résistance à la traction perdue grâce à ses caractéristiques de haute performance.

2Ouvertures dans les zones de contrainte normale (mi-portée des dalles simplement supportées, zones de moment positif)

Pour les ouvertures situées dans la zone de moment positif de la dalle (zone de mi-portée, où la dalle supporte une charge descendante et le fond est en tension), le CFRP collé sur le fond de la dalle peut supporter directement la force de traction, compenser efficacement le manque de barres d'acier, contrôler le développement des fissures du béton, Et réduisez la déformation de déviation de la dalle. Pour les dalles continues, le CFRP peut également obtenir un effet idéal dans la zone de moment négatif grâce au collage double face (fond de la dalle et dessus de la dalle) et à l'ancrage en U du cerceau.

3Dalles avec une bonne qualité de béton d'origine

Lorsque la résistance du béton de la dalle d'origine est ≥ C20, pas de creusement de grande surface, de pelage, de carbonisation grave ou de dommages à la corrosion, et la surface de base peut former une liaison fiable avec un adhésif en résine époxy, CFRP peut travailler en synergie avec le béton. La force de liaison entre le CFRP et le béton répond à l'exigence de spécification (≥ 2.5MPa), assurant la transmission efficace du stress et donnant plein jeu à la performance de renforcement.

4Scénarios nécessitant un renforcement léger et non destructif

Pour les projets de rénovation de bâtiments anciens, de bâtiments de grande hauteur ou de projets avec des limites strictes en matière de poids propre et de hauteur de dégagement, le renforcement en CFRP est le choix optimal. Il n'augmente pas l'épaisseur et le poids de la dalle, évite la construction humide des méthodes traditionnelles et n'affecte pas les fonctions de décoration et d'utilisation ultérieures, avec des avantages complets évidents.

Quand le renforcement du CFRP est-il invalide pour les ouvertures de dalle?

1Ouvertures surfacées avec des dommages structurels graves

Lorsque la taille de l'ouverture dépasse 1000mm × 1000mm, le nombre de barres en acier découpées dépasse 20% des barres en acier d'origine, ou l'ouverture est située au niveau du support de la dalle, du joint poutre-dalle et d'autres pièces de contrainte clés, la rigidité structurelle et la perte de capacité portante sont trop importantes. Le CFRP peut seulement fournir la résistance à la traction et ne peut pas compenser la perte énorme de rigidité structurelle et de résistance au cisaillement. À l'heure actuelle, le renforcement du PRFC seul est invalide et la méthode d'agrandissement de section, le support de poutre en acier ou le renforcement de la poutre de bord en béton coulé sur place doivent être adoptés.

2Béton de dalle d'origine gravement endommagé

Si le béton d'origine a une faible résistance (inférieure à C20), une carbonisation sévère, un évidement de grande surface, une expansion par corrosion de la barre d'acier ou des fissures pénétrantes, la surface de base du béton ne peut pas former une liaison efficace avec le CFRP. Même si le CFRP est collé, il se décollera de la surface de base sous contrainte, ne peut pas participer aux contraintes structurelles et l'effet de renforcement est complètement perdu.

3Ouvertures avec la force de cisaillement sévère et la charge d'impact

Le CFRP a d'excellentes performances de traction mais une résistance au cisaillement et à l'impact médiocres. Pour des ouvertures dans les secteurs avec le roulement fréquent de véhicule lourd, la vibration mécanique ou la charge d'impact, ou où la dalle doit soutenir la grande force de cisaillement concentrée, CFRP ne peut pas effectivement résister à la déformation de cisaillement et aux dommages d'impact, et l'effet de renforcement est extrêmement limité. Il ne convient pas pour une utilisation indépendante et doit être combiné avec d'autres mesures de renforcement du cisaillement.

4Environnement chimique à hautes températures et spécial

Les adhésifs ordinaires de CFRP et de résine époxyde ont la résistance à hautes températures pauvre (℃ à long terme de la température ≤ 60 de service) et sont faciles à vieillir dans les environnements forts de corrosion d'acide, d'alcali et d'huile. Dans de telles conditions de travail, la performance de la liaison et les propriétés mécaniques du CFRP diminueront rapidement, et l'effet de renforcement à long terme ne peut être garanti, il est donc considéré comme une méthode de renforcement non valide.

Configurations typiques de renforcement de CFRP pour des ouvertures de dalle

Les ouvertures de dalle (par exemple, pour les cages d'escalier, les ascenseurs, les canalisations ou les puits de ventilation) perturbent le chemin de contrainte continu de la dalle, entraînant une concentration de cisaillement aux coins, une perte de capacité de flexion autour du périmètre d'ouverture et un risque accru de fissuration sous des charges verticales ou dynamiques. Des configurations de renforcement de CFRP pour des dalles sont optimisées pour des caractéristiques planaires d'effort, avec des ajustements aux schémas mur-orientés pour assortir la mécanique de dalle (recourbement, cisaillement, et résistance de torsion).

A. Contrôle de cisaillement et de fissuration diagonale (le plus commun pour les dalles)

Cette configuration cible le mode de défaillance primaire des ouvertures de la dalle: fissuration diagonale par cisaillement aux coins causée par des forces de cisaillement concentrées. Il est essentiel pour les dalles soumises à des charges vives, à des forces sismiques ou à une coupe d'ouverture après la construction.

• Bandes diagonales à motif en X 45 °

Disposition: Collez les bandes de CFRP diagonalement à travers les quatre coins de l'ouverture de dalle, formant une X-forme qui aligne avec la direction principale d'effort de cisaillement. Pour les dalles bidirectionnelle, appliquez des bandes de motif X sur les surfaces supérieure et inférieure de la dalle.

Fonction: Redirige les forces de cisaillement loin des coins d'ouverture, disperse la concentration de contrainte, et limite l'initiation et la propagation des fissures diagonales.

Notes techniques:

Largeur de bande: 150-300mm (ajustez basé sur le niveau d'épaisseur et de charge de dalle).

Pour les dalles épaisses (≥ 200mm), utiliser des bandes multicouches avec un espacement de 50 à 100mm entre les couches.

Étendre les extrémités des bandes ≥ 300mm au-delà du bord d'ouverture dans la zone de la dalle intacte pour assurer un transfert efficace de la charge.

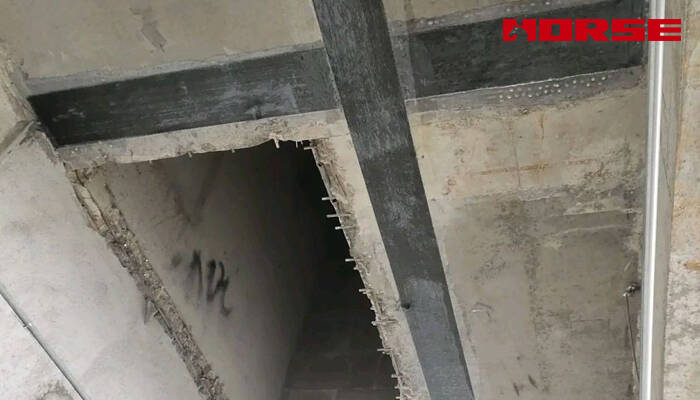

• Bandes fermées de périmètre (bidirectionnelles)

Disposition: Coller des bandes continues de CFRP sur tout le périmètre de l'ouverture, formant un cadre rectangulaire ou circulaire fermé. Pour les dalles en béton armé, installer des bandes sur les faces supérieure et inférieure; pour les dalles préfabriquées, donner la priorité à la face de tension (généralement le bas).

Fonction: Améliore la rigidité locale du périmètre d'ouverture, empêche la séparation de l'ouverture de la dalle principale et améliore la résistance de la dalle à la torsion et à la déformation en flexion.

Notes techniques:

Utilisez des bandes unidirectionnelles en CFRP (direction de la fibre parallèle à la longueur de la bande) pour des performances de traction optimales.

Extrémités de bande de chevauchement par ≥ 200mm aux coins pour maintenir la continuité du cadre fermé; évitez le chevauchement au même coin pour des configurations multicouches.

• U-wraps (confinement de bord de dalle, pour des ouvertures de bord)

Disposition: Pour les ouvertures situées près du bord de la dalle (distance ≤ épaisseur de la dalle), enroulez des feuilles de CFRP autour du bord de la dalle pour former une forme en U, chevauchant les bandes périmétriques de l'ouverture.

Fonction: Fournit le confinement latéral au bord de dalle, empêche le bord s'écaillant sous la charge, et renforce la connexion entre le périmètre d'ouverture et le bord de dalle.

Notes techniques:

Longueur de chevauchement U-wrap: ≥ 250mm sur les faces supérieure et inférieure de la dalle.

Utilisez des ancrages mécaniques aux extrémités enveloppantes pour les dalles dans les zones sismiques élevées.

B. Mise à niveau de capacité de flexion et de roulement

Cette configuration adresse la perte de résistance à la flexion provoquée par de grandes ouvertures de dalle (secteur d'ouverture> 15% de la surface totale de la dalle) ou des dalles sous les charges lourdes (par exemple, planchers industriels, garages de stationnement). Elle compense la section efficace réduite de la dalle.

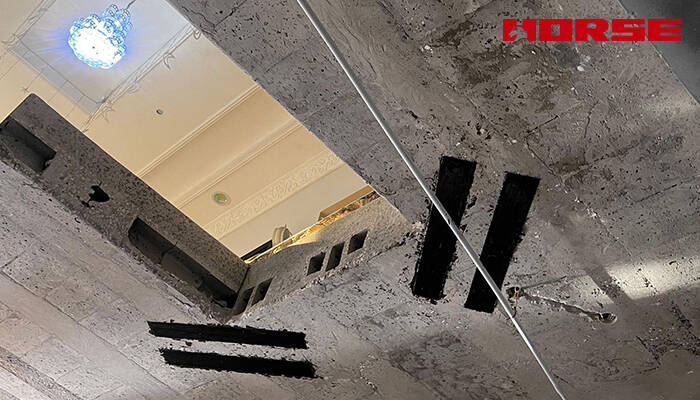

• Bandes bidirectionnelles de CFRP (renfort de visage de tension)

Disposition: Coller des bandes orthogonales en CFRP (longitudinales et transversales) sur la face de tension (bas) de la dalle autour de l'ouverture. Étendre les bandes ≥ 500mm au-delà du périmètre de l'ouverture pour chevaucher le renforcement de la dalle intacte.

Fonction: Agit en tant que renfort de tension externe, compensant la perte des barres d'acier internes dues à l'ouverture, et améliore la capacité de flexion de la dalle pour résister à la déformation de fléchissement.

Notes techniques:

La direction des fibres des bandes doit être alignée avec la direction de flexion principale de la dalle (longitudinale pour les dalles unidirectionnelles, bidirectionnelle pour les dalles bidirectionnelles).

Pour les dalles avec de grandes ouvertures, combiner avec des bandes de périmètre pour former un système "cadre + renforcement".

• Feuilles CFRP pour les grandes ouvertures ou les dommages importants

Disposition: Couvrir toute la face de tension (en bas) de la dalle autour de l'ouverture avec des feuilles de CFRP, s'étendant ≥ 600mm au-delà du bord d'ouverture. Pour les dalles gravement endommagées (par exemple, avec des fissures traversantes autour de l'ouverture), appliquer des feuilles sur les faces supérieure et inférieure.

Fonction: Maximise l'utilisation de la résistance à la traction élevée de CFRP, améliore la résistance globale de flexion, de cisaillement, et de fatigue de la dalle, et répare les dommages de vaste zone.

Notes techniques:

Utilisez des feuilles de CFRP bidirectionnelles pour les dalles bidirectionnelles pour résister à la flexion dans les deux directions.

Assurer une imprégnation complète de la résine des feuilles pour éviter les bulles d'air; rouler fermement les feuilles lors de l'installation pour obtenir une liaison à 100% avec la surface de la dalle.

C. Prévention d'ancrage et de décollement (critique pour les dalles)

Le décollement est le mode de défaillance prématurée le plus courant pour les dalles renforcées en CFRP, en particulier sous des charges cycliques. Cette configuration s'assure que les bandes/feuilles de CFRP peuvent exercer entièrement leur résistance à la traction en augmentant ancrant la fiabilité.

• Ancres de type ventilateur aux extrémités de bande

Disposition: Développez l'extrémité des bandes de CFRP (en particulier les bandes diagonales et flexurales) en forme de ventilateur (largeur augmentée à 2-3 fois la largeur de la bande d'origine) et collez-les sur la surface de la dalle intacte, loin de la zone de contrainte d'ouverture.

Fonction: Réduit la concentration d'effort aux extrémités de bande, augmente le secteur de liaison, et empêche le pelage soudain sous les charges répétées.

Notes techniques:

Longueur d'ancre de fan: ≥ 250mm; assurez-vous que la zone du ventilateur est exempte de fissures, d'huile ou de béton lâche.

Pour les dalles dans les zones sismiques, combinez les ancrages de ventilateur avec des fixations mécaniques pour une double protection.

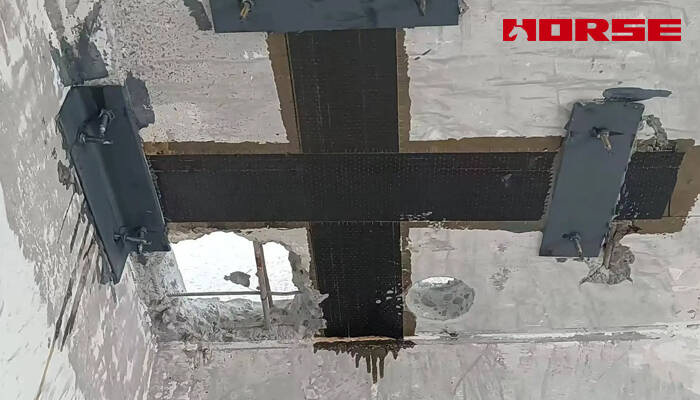

• Attaches mécaniques (boulons + plaques d'acier) pour zones à fortes contraintes

Disposition: Installez les boulons d'acier inoxydable et pressez les plats aux extrémités des bandes de CFRP ou aux intervalles de 300-500mm le long des longueurs de bande. Les plaques d'acier doivent couvrir entièrement les bandes de CFRP et être fermement pressées contre la surface de la dalle.

Fonction: Combine la force de liaison avec la force de serrage mécanique pour résister aux forces de pelage, le rendant approprié aux dalles sous les charges dynamiques lourdes (par exemple, planchers d'usine, garages) ou aux environnements extrêmes (humidité élevée, fluctuations de température).

Notes techniques:

Percez des trous de boulon avant l'installation de CFRP pour éviter d'endommager des fibres de carbone.

Utilisez des boulons en acier inoxydable anti-corrosion pour les environnements extérieurs ou corrosifs.

• Chevauchement de CFRP aux coins et aux joints (chevauchement de ≥ 200mm)

Disposition: Lors de la connexion de bandes de périmètre, de bandes diagonales ou de feuilles aux angles d'ouverture, assurez une longueur de chevauchement ≥ 200mm. Saturer complètement la zone de chevauchement avec de la résine époxy pour éliminer les vides.

Fonction: Assure la continuité du chemin d'effort aux coins, évite des points faibles aux joints de bande, et empêche le décollement des positions communes.

Notes techniques:

La direction de chevauchement devrait suivre la direction de contrainte de la dalle.

Limitez le chevauchement des couches à ≤ 2 à la même position pour éviter une épaisseur excessive affectant la planéité de la surface.
