Renforcement du polymère renforcé de fibres de carbone (CFRP)A émergé comme une solution de pointe pour améliorer la performance structurelle, la durabilité et la capacité de charge des structures en béton. Cette technique avancée de rattrapage exploite les propriétés mécaniques exceptionnelles des fibres de carbone combinées à des matrices polymères haute performance pour fournir un renforcement supérieur par rapport aux méthodes traditionnelles à base d'acier.

Les sections suivantes présentent une discussion technique détaillée sur les caractéristiques des matériaux, les méthodologies de renforcement, les considérations de conception et les protocoles d'assurance de la qualité pour les applications de PRFC dans les structures en béton.

1. propriétés matérielles et avantages de représentation

Les polymères renforcés de fibres de carbone présentent une combinaison unique de propriétés mécaniques et physiques qui les rendent parfaitement adaptés aux applications de renforcement structurel:

Résistance à la traction ultra-haute: Les matériaux CFRP présentent généralement des résistances à la traction allant de 3 000 MPa à 7 000 MPa, dépassant de manière significative le renforcement en acier conventionnel (400-600 MPa). Ceci permet des augmentations substantielles de la capacité de charge sans ajouter de poids excessif.

Module d'élasticité élevé: Le module d'élasticité du CFRP varie entre 200 GPa et 700 GPa, assurant un transfert de contrainte efficace et minimisant les contraintes de cisaillement interfaciales qui pourraient conduire à un délaminage prématuré.

Nature légère: Avec une densité d'environ 1,6g/cm³, le CFRP impose une charge morte supplémentaire négligeable sur la structure, ce qui le rend particulièrement avantageux pour les applications de réaménagement sismique et de longue portée.

Résistance à la corrosion: Contrairement à l'armature en acier, le CFRP est immunisé contre la corrosion induite par les chlorures, la réaction alcali-silice (ASR) et d'autres mécanismes de dégradation électrochimique, assurant une durabilité à long terme dans des environnements difficiles.

Faible coefficient de dilatation thermique: Le CFRP présente un coefficient de dilatation thermique (0, 6-2, 3 × 10 ⁻gem/° C) étroitement adapté au béton (~ 10 × 10 ⁻gem/° C), réduisant les risques de décollement induits par le stress thermique.

Résistance à la fatigue: Le CFRP démontre des performances supérieures en fatigue sous une charge cyclique, ce qui le rend idéal pour les ponts, les sols industriels et autres structures à charge dynamique.

2. Renforcement des méthodologies et des configurations des systèmes

Les systèmes de renforcement CFRP peuvent être mis en œuvre grâce à plusieurs techniques bien établies, chacune optimisée pour des exigences structurelles spécifiques:

2.1 Systèmes de renforcement collés extérieurement (EBR)

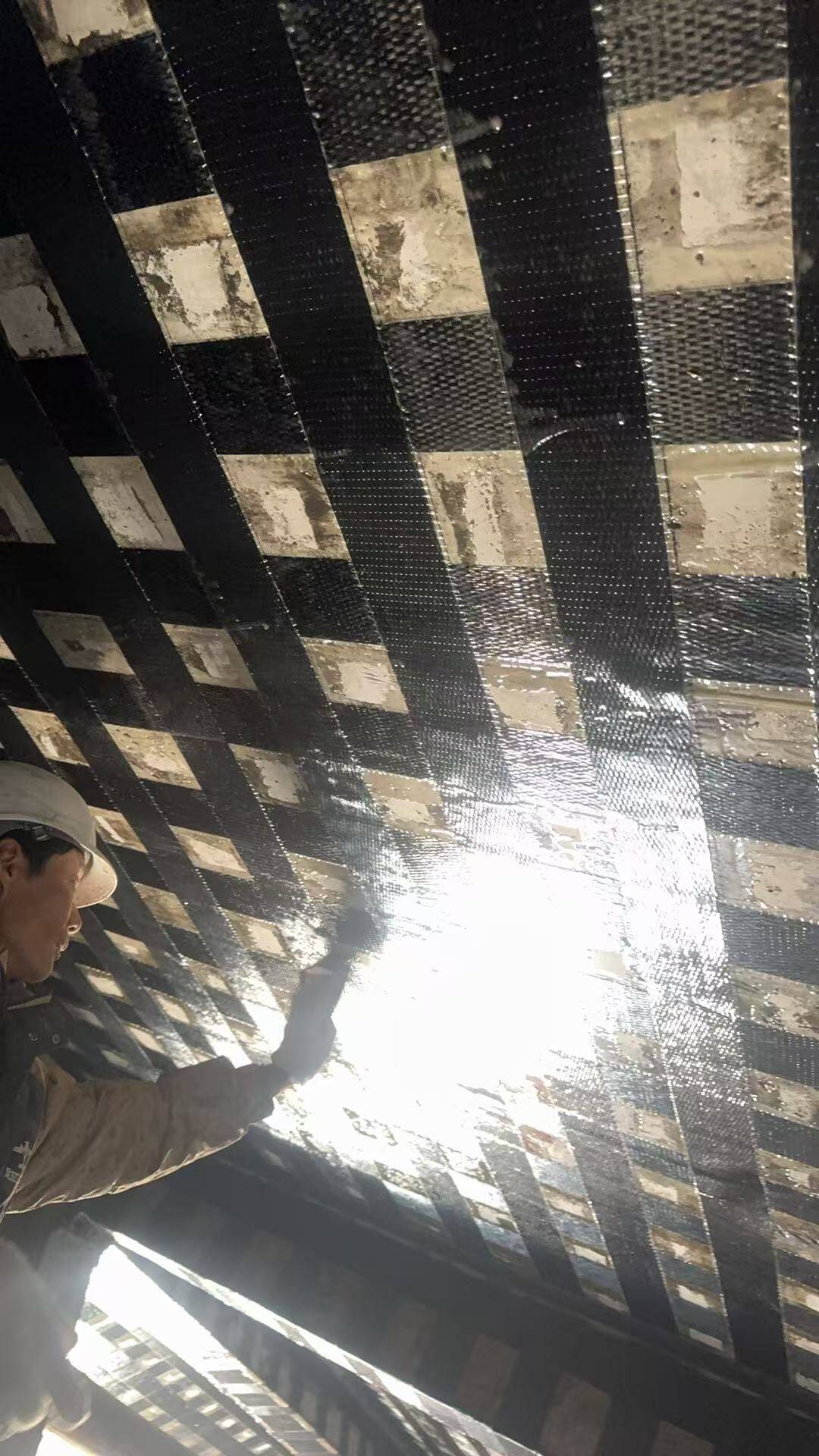

Méthode de mise en page humide: Des feuilles de fibre de carbone unidirectionnelles sont imprégnées de résine époxy et appliquées manuellement sur des surfaces de béton préparées, conformément à des géométries complexes.

Stratifiés CFRP prédurcis: Les plaques CFRP pultrudées fabriquées en usine sont collées au substrat, offrant une rigidité plus élevée et des tolérances d'épaisseur contrôlées.

2.2 Technique de montage près de la surface (NSM)

Des bandes ou des barres de CFRP sont incorporées dans des cannelures de précision-coupe dans la couverture concrète et fixées avec la pâte époxyde de haute résistance.

Offre une performance de liaison améliorée et une protection contre les dommages mécaniques, le feu et l'exposition environnementale.

2.3 Systèmes de renforcement hybrides

Combine le CFRP lié extérieurement avec le NSM ou les tendons post-tensionnés de CFRP pour les mécanismes synergiques de partage de charge.

Particulièrement efficace dans des applications de modification sismique où la ductilité et la dissipation d'énergie sont critiques.

3. Applications structurelles et améliorations des performances

Le renforcement des PRFC est utilisé dans un large éventail d'applications structurelles, notamment:

3.1 Renforcement en flexion des poutres et des dalles

Les stratifiés de CFRP appliqués à la capacité de moment d'augmentation de visage de tension jusqu'à 100% tout en maintenant des limites de service.

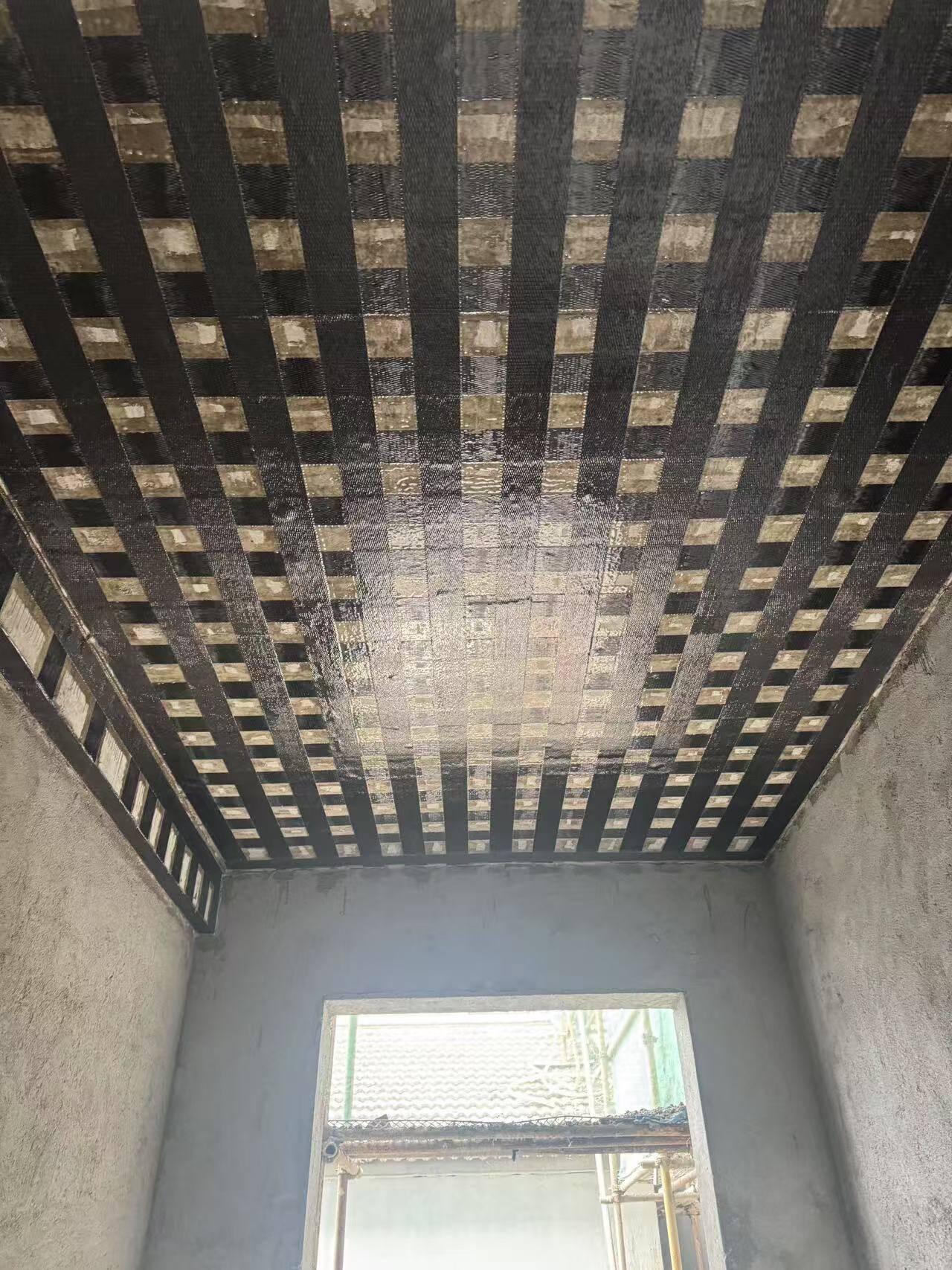

Les régions de moment négatif des dalles continues peuvent être renforcées avec du CFRP sans démolition intrusive.

3.2 Renforcement du cisaillement des poutres et des colonnes

U-jacketing ou le plein emballage avec des tissus de CFRP augmente la capacité de cisaillement de 30-80%, empêchant des échecs fragiles de cisaillement.

Les systèmes d'ancrage (par exemple, les ancrages de pointe en CFRP) atténuent le décollement prématuré dans les zones à fort cisaillement.

3.3 Rénovation axiale et sismique des colonnes

Emballage de confinement: Les colonnes circulaires enveloppées de CFRP présentent une capacité de charge axiale accrue (jusqu'à 200%) et une ductilité sous charge sismique due au confinement des contraintes triaxiales.

Rénovation en cisaillement-flexion: Les colonnes rectangulaires sont renforcées avec des couches orthogonales en CFRP pour améliorer la résistance aux charges latérales.

3.4 Réhabilitation de la maçonnerie et des structures historiques

Les grilles ou les tissus de CFRP renforcent des murs de maçonnerie contre le recourbement hors-plan et le cisaillement dans-plan, préservant l'intégrité architecturale.

4. Considérations relatives à la conception et aux méthodes d'analyse

La conception des systèmes de renforcement des PRFC doit respecter les normes internationales (ACI 440, fib Bulletin 90, ISO 14692) et intégrer les aspects critiques suivants:

Analyse des modes de défaillance: le décollement, l'écrasement du béton et la rupture du PRF doivent être évalués à l'aide de modèles basés sur la mécanique de la rupture.

Relations de liaison-glissement: Le comportement interfacial entre le CFRP et le béton est modélisé à l'aide de formulations de zones cohésives ou de lois empiriques de glissement de liaison.

Durabilité et facteurs environnementaux: La dégradation UV, les cycles de gel-dégel et l'exposition alcaline nécessitent des revêtements protecteurs (p. ex. couches de finition en polyuréthane).

Résistance au feu: Des revêtements intumescents ou une ignifugation supplémentaire peuvent être nécessaires pour les structures exposées à des températures élevées.

5. La durabilité et les avantages du cycle de vie

Le renforcement des PRFC réduit considérablement l'empreinte carbone des rénovations structurelles en:

Minimisation de la consommation de matériaux: Les couches minces de CFRP remplacent les plaques d'acier encombrantes.

Prolongation de la durée de vie: Élimine les coûts de maintenance liés à la corrosion.

Réduction des déchets de construction: Aucune démolition ou enlèvement de béton n'est nécessaire dans la plupart des applications.
