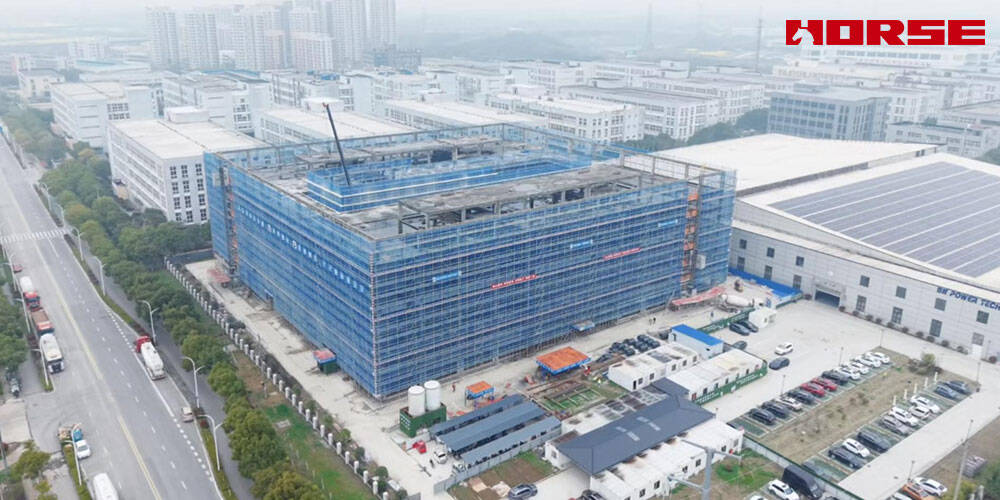

Renforcement des locaux de bureaux d'usine de six étages

Aperçu du projet

Après des décennies de service, le bâtiment fait maintenant face à des exigences de charge accrues dues aux changements des configurations d'occupation, à l'addition d'équipement moderne, et à des conditions plus élevées de charge vivante au delà des hypothèses de conception originales. Les éléments structuraux existants, bien que convenables pour leur utilisation prévue, ne sont plus capables de supporter les charges de service accumulées et accrues.

Déficiences structurelles

• Poutres

Capacité de flexion et de cisaillement insuffisante pour supporter des charges de service accrues pendant la durée de vie opérationnelle prolongée du bâtiment

• Dalles

Fissuration et déflexion excessive observée en raison d'augmentations progressives de la charge dépassant la capacité de conception originale

• Joints de poutre-colonne

Confinement et résistance au cisaillement inadéquats sous contrainte accumulée à long terme et charge accrue

Analyse des causes

• Structure vieillissante: Durée de vie prolongée menant à la dégradation matérielle progressive, y compris la carbonatation concrète et corrosio mineur de renfort

• Charge accrue au fil du temps: Les changements dans l'utilisation des bâtiments-équipement de bureau plus lourd, occupation accrue, CVC moderne et installations mécaniques-ont progressivement augmenté la demande au-delà de la capacité de conception originale

• Fatigue cumulative: Des décennies de cycles de charge répétés causant l'accumulation progressive de dommages dans les éléments de structure

• Exigences de mise à niveau fonctionnelle: réaffectation des bâtiments et mises à niveau des installations nécessitant une capacité de charge supérieure à celle initialement conçue

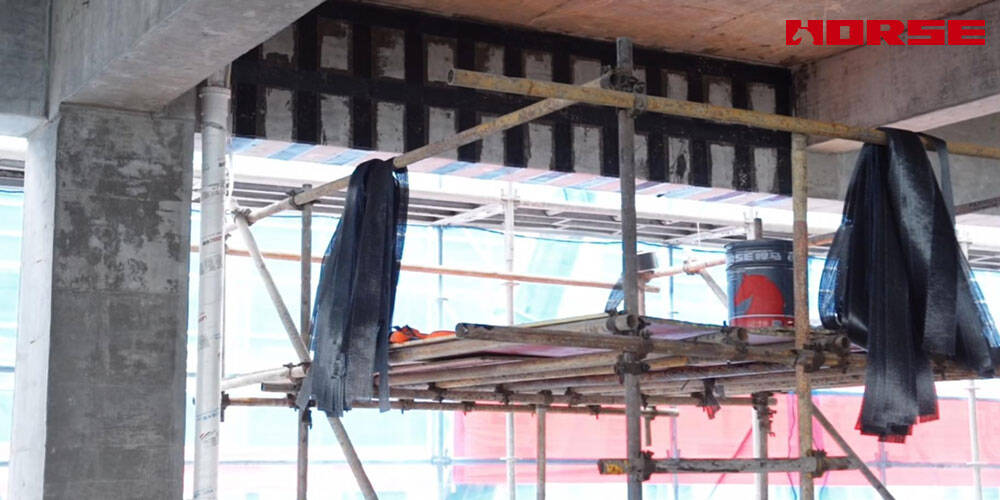

Système de renforcement de tissu CFRP

Normes de conception

ACI 440.2R-17: Guide pour la conception et la construction de systèmes de PRF collés extérieurement

IAC318-19: Exigences du Code du bâtiment pour le béton structural

Spécification des matériaux

Avantages de renforcement de CFRP

• Solution de renforcement complète: Système intégré traitant les déficiences en flexion, en cisaillement et en confinement

• Impact structurel minimal: le tissu CFRP léger ajoute une charge morte négligeable (< 2 kg/m² par couche)

• Installation rapide: plus rapide que les méthodes traditionnelles de liaison de plaque d'acier ou d'élargissement de section

• Conformabilité: Le tissu est conforme aux géométries complexes et aux surfaces courbes

• Résistance à la corrosion: CFRP immunisé contre les attaques de chlorure, idéal pour une durabilité à long terme

• Perturbation minimale: l'installation peut se poursuivre avec une occupation partielle du bâtiment

• Amélioration de représentation séismique: Capacité améliorée de dissipation de ductilité et d'énergie par l'emballage de tissu

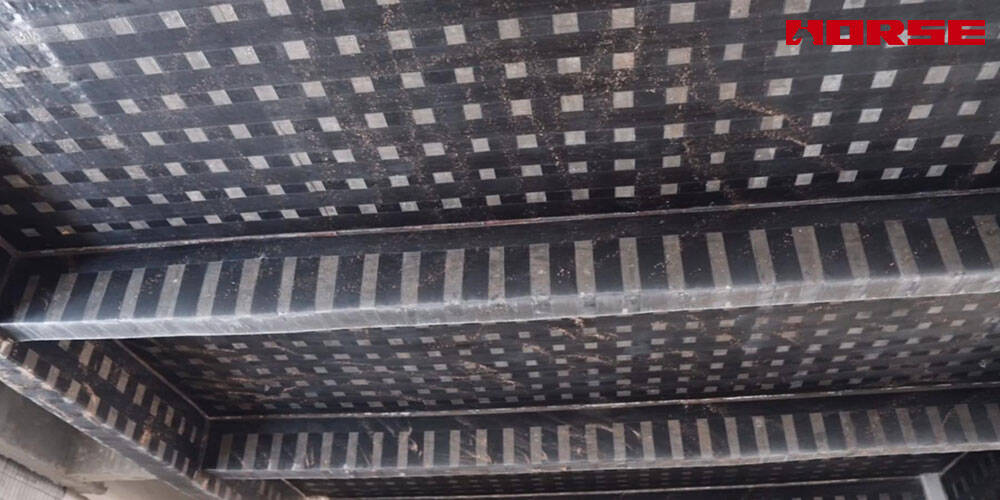

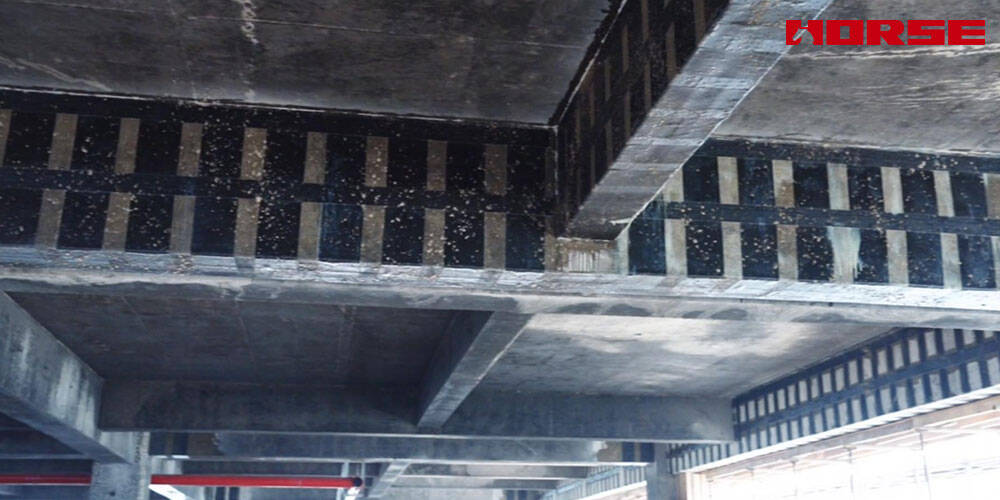

Le système de renforcement de tissu CFRP a mis à niveau avec succès l'immeuble de bureaux de l'usine de 6 étages pour répondre aux exigences opérationnelles actuelles et aux exigences de performance structurelle. L'application intégrée du tissu CFRP pour le renforcement en flexion, l'amélioration du cisaillement (enveloppements en U) et le renforcement de la dalle.
