Langue: current_language
Renforcement des colonnes

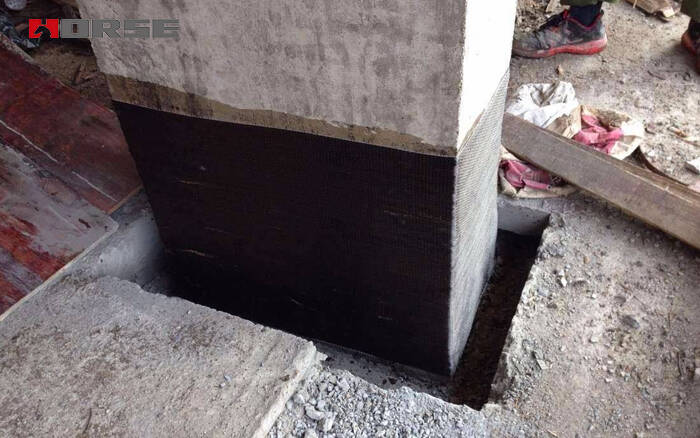

Enveloppe en fibre de carbone pour colonne
Après utilisation du mortier de ciment pour réparer la fuite, le site est renforcé par la pâte d'enveloppe en fibre de carbone unidirectionnelle, l'épaisseur de l'enveloppe en fibre de carbone est de 0,111 mm et la valeur standard de la résistance à la traction est de 3000 Mpa.
Aperçu du projet
En raison de problèmes de construction, des défauts de qualité du béton sont observés sur des bâtiments de un à quatre étages, dont certains présentent des fuites d'angle de poteau. Selon les conditions du terrain, les défauts de qualité du béton sont traités comme suit. Un mortier de ciment polymère haute résistance est utilisé pour réparer les parties non fixées des fuites d'angle de poteau sur une largeur de 150 mm et une profondeur de 150 mm. Après réparation, le site est renforcé par une pâte de fibre de carbone unidirectionnelle d'une épaisseur de 0,111 mm et d'une résistance à la traction standard de 3 000 MPa.
La fiche technique du film en fibre de carbone
| poids | 200g/m2 |
| épaisseur | 0.111mm |
| densité | 1.8g/cm3 |
| résistance à la traction | 3000Mpa |
| module de Young | 2.0*105Mpa |
| élongation | 1.5% |
Fiche technique de l'adhésif pour fibre de carbone
| Les propriétés après durcissement de la fibre de carbone | |||||
| Performances colloïdales | Résistance à la compression (MPa) | ≥70.0 | Performance au travail | Mobilité non verticale (mm), 30℃ | 2.0 |
| Résistance à la traction (MPa) | ≥40.0 | Temps de fonctionnement (min), 30℃ | ＞40 | ||
| Résistance à la flexion (MPa) | ≥50.0 | Température applicable (℃) | 5～40 | ||
| Résistance élastique (MPa) | ≥2500 | ||||
| Capacité de liaison | Résistance à la traction et au cisaillement acier-acier (MPa) | ≥14 | Rapport de mélange | A:B=2:1 | |
Résistance à la traction du béton (MPa) | ≥2.5 | Temps de durcissement (j), 25℃ | 3～7 | ||
| Traction acier-béton | C60 dommages au béton | ||||
