Renforcement des poteaux et des poutres

Aperçu du projet

Renforcement et rénovation du bâtiment hospitalier. La structure d'origine du bâtiment est une ossature bois de trois étages, avec des fondations filantes à colonnes. Le bâtiment mesure environ 62 m de long et 15 m de large, pour une superficie d'environ 4 160 m² et une hauteur sous combles de 11 700 m. Afin de répondre aux besoins des unités de construction en matière de renforcement et de reconstruction, l'ensemble de la structure est surélevé d'une couche, passant de trois à quatre étages. Parallèlement, afin de répondre aux besoins fonctionnels, une partie de l'agrandissement est réalisée, avec l'agrandissement de la cage d'escalier et de la cage d'ascenseur. L'extension porte sur cinq étages. La structure est une ossature bois avec murs de refend.

Le bâtiment ne répondant pas aux exigences d'utilisation actuelles, entre autres raisons, le chantier prévoit de procéder à une modernisation des étages. Par conséquent, lors de ce renforcement, le bâtiment passe d'une structure à ossature de trois étages à une structure à ossature de quatre étages avec murs de cisaillement. La disposition et la charge de la structure sont alors fortement modifiées. Par rapport au renforcement général, le projet de reconstruction présente les caractéristiques suivantes :

• Les performances parasismiques de la structure d'origine n'ont pas été en mesure de répondre aux exigences du code existant, et un renforcement sismique complet est nécessaire..

• Le projet de reconstruction nécessite l'ajout d'une couche de structure, ce qui augmente le poids de la structure et, par conséquent, la force sismique. Le renforcement du tissu de carbone collé et des plaques d'acier limitera la capacité portante sismique de la structure. Par conséquent, il est nécessaire de recourir à des renforcements par élargissement de section pour renforcer les fondations, les poteaux, les poutres et autres éléments importants de la charpente afin de répondre aux exigences de conception.

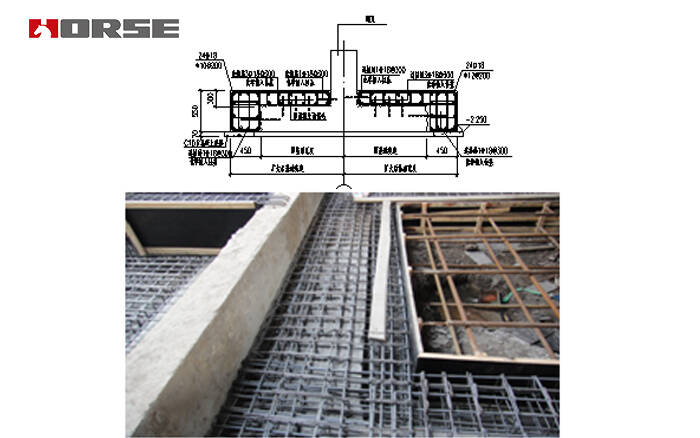

Foundation reinforcement by enlarging cross section

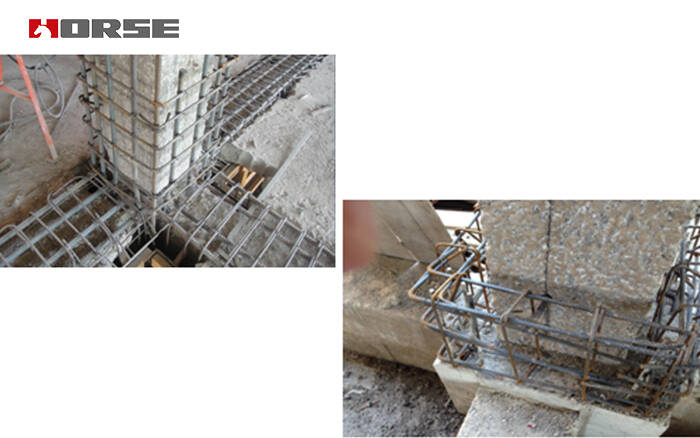

Renforcement de la colonne du cadre avec section élargie

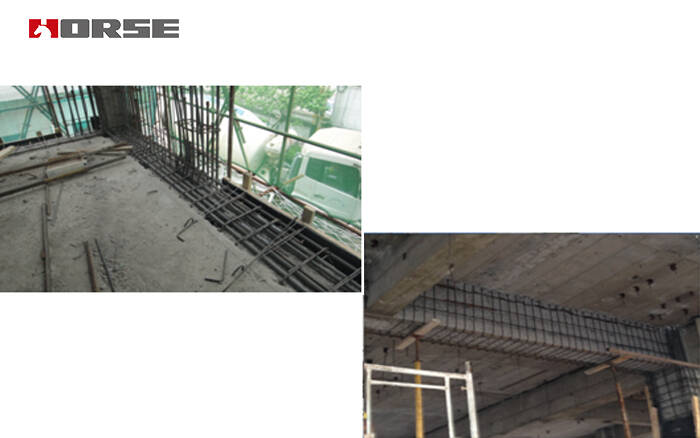

Renforcement de la poutre du cadre

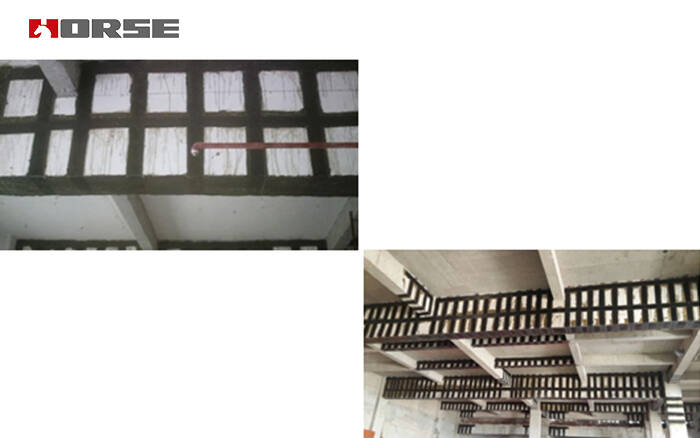

Renforcement de la poutre du cadre par un tissu en fibre de carbone

Après l'ajout d'étages et l'adaptation parasismique, la capacité portante des éléments importants tels que la poutre, le poteau et les fondations est conforme aux exigences. De plus, la sécurité parasismique de la structure a été améliorée, notamment dans ce projet, qui a permis de résoudre avec succès le problème des poutres et des poteaux lors de la construction de la structure en béton de la section du poteau.
