Réparation de colonnes et de dalles
Renforcement du PRF
Le rapport de renforcement volumique partiel de la colonne étant insuffisant, un renforcement en polymère renforcé de fibres (FRP) est utilisé. La dalle creuse à deux et trois couches et le tissu en fibre de carbone sont renforcés.
Aperçu du projet
Construit en 1994, le complexe de bureaux couvre une superficie totale de 4 038,30 m². Il comprend six bâtiments principaux, deux étages de bâtiments annexes et une hauteur totale de 23,7 m. Rénové et rénové, le projet conserve la structure d'origine, conserve les éléments porteurs tels que les colonnes et les poutres du bâtiment d'origine et modifie sa fonction initiale. Les niveaux 1 à 3 sont transformés en un centre d'exposition culturel et éducatif pour la prévention et l'atténuation des catastrophes. Les niveaux 4 à 6 sont transformés en bureaux et en dortoirs pour le personnel, et la cage d'escalier est rénovée.
Le schéma de conception pour la reconstruction et le renforcement est déterminé
La structure principale du bâtiment principal de l'immeuble de bureaux est globalement bonne, mais la résistance du béton est généralement inférieure aux exigences de conception (C30), notamment pour les trois ou quatre couches, et n'atteint que C15. Le diamètre des nervures principales des colonnes de cinq ou six étages est de 18 mm, soit moins de 20 mm que prévu. La résistance du mortier des murs auxiliaires est nettement inférieure aux exigences de conception et de spécifications actuelles.

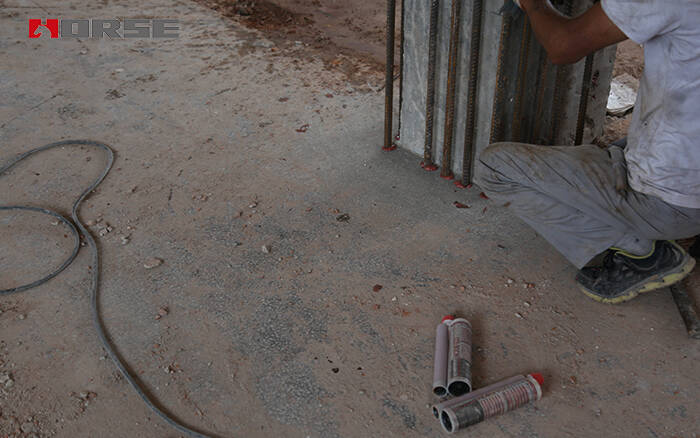

Le taux de compression axiale de certaines colonnes dépasse la limite et le renforcement est renforcé en augmentant la section.
Le rapport de renforcement du volume partiel de la colonne est insuffisant et le renforcement FRP est utilisé.
La résistance du mortier du mur auxiliaire du bâtiment est insuffisante et un treillis d'armature et du mortier de ciment sont utilisés pour le renforcer.
La densité apparente du bloc léger est inférieure à 8KN/m3 dans la cloison.
| Méthode de modernisation | Méthode de modernisation | Matériaux de rénovation | |
Composant | Section Agrandissement | Steel bar and high strength grouting material | |
| Section Agrandissement | Tissu en fibre de carbone 300g | ||
| Faisceau | Section Agrandissement | Béton armé C30 | |

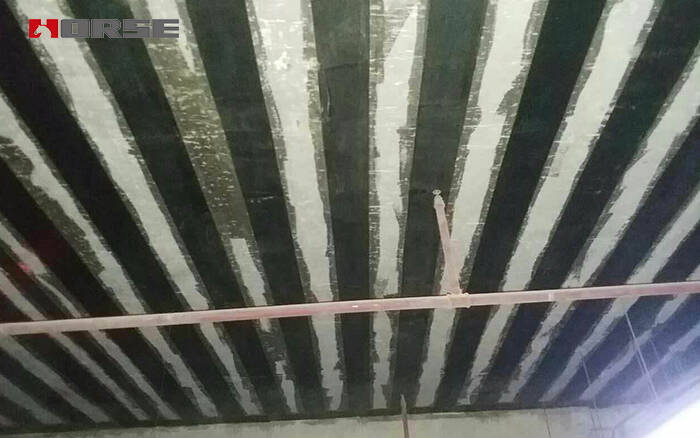

| Dalle | Renforcement du PRF | Tissu en fibre de carbone 200g | |
Maçonnerie | Treillis d'acier d'armature pour armature de mortier | Treillis en acier, mortier de ciment M10 | |
Barres d'armature en acier (B-HRB335, C-HRB400), tôles d'acier Q235B, tissu en fibre de carbone 200 g (qualité Ⅱ), tissu en fibre de carbone 300 g (qualité Ⅱ), adhésif de liaison pour plaque d'acier (qualité A), adhésif d'ancrage (qualité A), fil de soudage pour fil machine (EX50XX).
