Renforcement des poutres et des dalles

1. La situation générale de la conception architecturale :

Le mur extérieur du bâtiment a été rénové pour accueillir un mur-rideau en verre, tandis que le mur intérieur n'est pas encore décoré. La hauteur du sous-sol est de 3,70 m, celle du premier niveau de 4,80 m, celle des niveaux deux à cinq de 4,50 m, celle du sixième niveau de 5 m et celle des niveaux sept à neuf de 3,40 m. Les portées sont généralement de 6,50 m, 7,50 m, 9 m et 12 m. Les portées en profondeur sont généralement de 6,50 m, 6,80 m et 7 m, et l'ensemble du bâtiment est semi-décoré.

2.La situation générale de la conception structurelle (portée du renforcement) :

Le bâtiment est une structure à ossature en béton de neuf étages, et la méthode de renforcement de la structure de 1 à neuf couches est renforcée par des éléments en acier collés à l'extérieur, un renforcement par un tissu polymère renforcé de fibres de carbone (PRFC) collé à l'extérieur et un ancrage post-installé par un ancrage adhésif injectable.

3.Accord de travail

Selon l'ampleur du projet de renforcement et de rénovation et l'accord sur la durée du contrat, 25 techniciens et 20 ouvriers ordinaires sont équipés pour participer à la construction du projet de renforcement, qui sont répartis comme suit :

• La couche de réparation d'origine de la partie renforcée est ciselée et nettoyée.

• Les parties de renforcement de la surface en béton de la structure d'origine sont meulées et corrigées pour obtenir la surface de renforcement et de liaison idéale.

• Traitement d'élimination de la rouille des plaques d'acier.

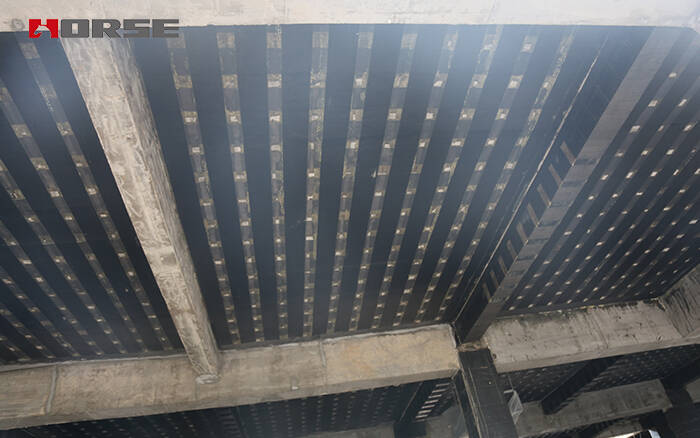

• La dalle est renforcée avec une feuille de fibre de carbone (feuille CFRP).

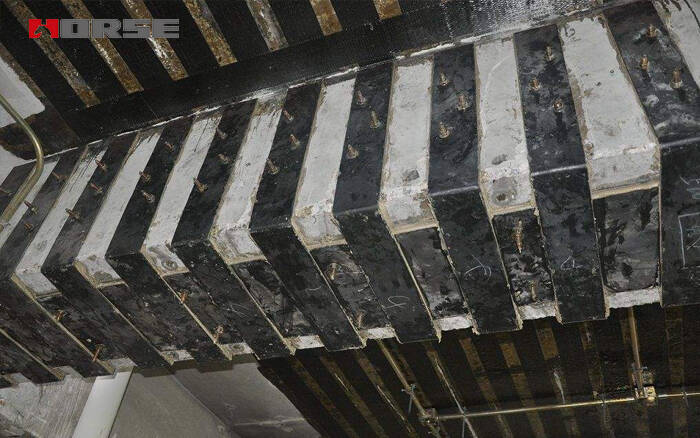

• Les poutres et les dalles sont renforcées avec des plaques d’acier.

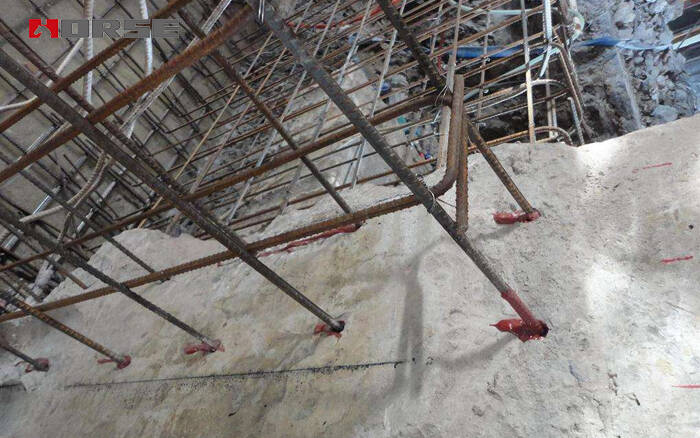

• Barres d'armature post-installées.

• Treillis métallique en acier pour structure en acier.

4.La quantité de consommation des principaux matériaux
