Les systèmes de réparation en polymère renforcé de fibres (PRF) collés extérieurement sont devenus la norme du secteur pour le renforcement des structures en béton, mais la performance d'un système PRF dépend de bien plus que la fibre elle-même. Chaque composant du système, du primaire appliqué sur la surface béton au revêtement de protection appliqué sur le stratifié durci, joue un rôle précis pour garantir que l'élément renforcé se comporte comme prévu au dimensionnement.

L'ACI 440, guide de référence pour les systèmes PRF collés extérieurement, définit les matériaux constitutifs qui composent un système de renforcement PRF complet. Cet article détaille chaque composant, explique pourquoi il importe et fournit des recommandations pratiques aux ingénieurs et entreprises qui spécifient des systèmes PRF.

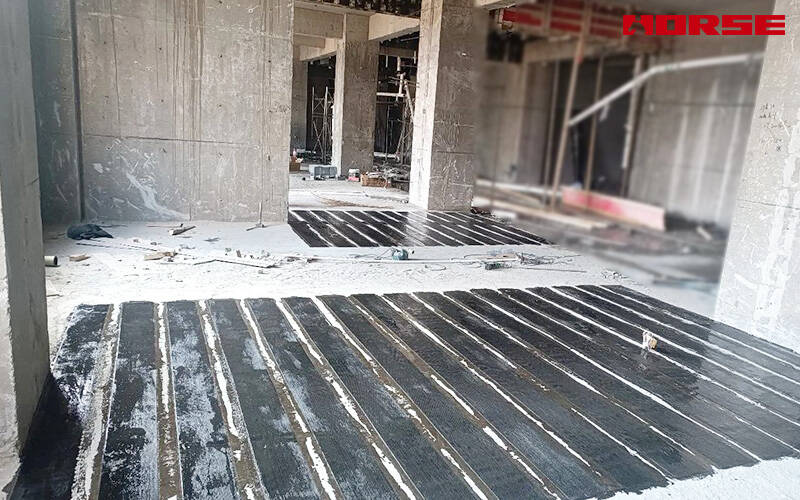

1. Le système de réparation en PRF : bien plus qu'une simple fibre

Un système de réparation en PRF disponible dans le commerce comprend l'ensemble des résines, primaires, mastics, résines d'imprégnation, adhésifs et fibres. Ces composants ont été développés et essayés ensemble comme un système apparié, et non comme des matériaux individuels choisis indépendamment.

C'est un point essentiel. L'adhérence entre la fibre et le support béton, la transmission des charges à travers la matrice de résine et la durabilité environnementale du système durci dépendent toutes de la compatibilité de chaque composant.

2. Les résines : colonne vertébrale de la transmission des charges

Les résines sont les matériaux polymères qui lient le système PRF et transmettent les charges entre l'armature fibreuse et le support béton.

3. Les quatre fonctions de la résine dans un système PRF

Dans un système PRF complet, les résines assurent quatre fonctions distinctes selon leur position dans la séquence de mise en œuvre.

3.1 Primaire

Le primaire est appliqué directement sur la surface béton préparée avant tout autre composant PRF. Sa fonction est de pénétrer la surface du béton afin d'offrir une meilleure adhérence à la résine d'imprégnation ou à l'adhésif.

Le béton est un matériau poreux et hétérogène, dont la résistance en traction de surface se situe généralement entre 1,5 et 3,5 MPa. Le primaire pénètre dans les pores capillaires de surface, remplit les microvides et crée une couche riche en résine qui :

- Scelle la surface béton, empêchant le dégazage lors de l'application de la résine d'imprégnation

- Améliore le mouillage de la couche de résine suivante

- Augmente la surface d'adhérence effective à l'interface béton-résine

- Fournit un support uniforme pour les applications où l'adhérence est critique

Note pratique : la viscosité du primaire est formulée pour une pénétration profonde, généralement bien plus faible que celle de la résine d'imprégnation. Il est essentiel d'appliquer le primaire au taux de consommation indiqué par le fabricant (généralement 0,2–0,5 kg/m²). Une application excessive crée une couche faible et riche en résine ; une application insuffisante laisse un béton non scellé qui absorbe la résine de la couche suivante.

3.2 Mastic de remplissage

Le mastic est appliqué après le durcissement du primaire. Sa fonction est de remplir les petits vides de surface tels que les bulles et d'offrir une surface lisse sur laquelle le système PRF peut adhérer. Les vides de surface comblés empêchent également la formation de bulles d'air lors du durcissement de la résine d'imprégnation.

Les surfaces béton comportent inévitablement des bulles (petits vides d'air à la surface coffrée), des éclats et de légères irrégularités. Laissés tels quels, ces défauts créent :

- Un emprisonnement d'air sous le stratifié PRF, entraînant un décollement localisé

- Des concentrations de contraintes aux bords des vides lors du chargement

- Une réduction de la surface d'adhérence effective

- Des canaux d'humidité potentiels qui accélèrent la dégradation environnementale

Note pratique : le mastic est généralement une pâte thixotrope à forte teneur en charge, appliquée à la truelle ou à la raclette. Il ne doit être appliqué qu'après durcissement du primaire jusqu'à l'état non poisseux (tack-free) spécifié par le fabricant. Appliquer le mastic sur un primaire humide emprisonne les solvants et affaiblit la ligne de collage.

3.3 Résine d'imprégnation

La résine d'imprégnation est l'élément central des systèmes PRF par stratification humide. Sa fonction est d'imprégner les fibres de renfort, de les fixer en place et de fournir un chemin de charge en cisaillement pour transmettre efficacement les efforts entre les fibres.

Dans un système par stratification humide, le tissu de fibre sec est imprégné sur site avec la résine d'imprégnation puis appliqué sur la surface préparée. La résine d'imprégnation sert également d'adhésif entre le support béton préalablement primairé et le système PRF : elle joue donc un double rôle structurel.

Les propriétés clés d'une résine d'imprégnation sont les suivantes :

- Une viscosité suffisamment faible pour imprégner entièrement le faisceau de fibres sans zones sèches

- Un temps ouvert suffisant pour achever l'imprégnation et la mise en place avant la gélification

- Une cohésion élevée pour transmettre le cisaillement entre les couches de fibres et vers le support

- Un profil de durcissement adapté pour atteindre les propriétés mécaniques de dimensionnement dans les délais du projet

Note pratique : une imprégnation incomplète est l'un des défauts de mise en œuvre les plus fréquents. Les faisceaux de fibres secs non totalement imprégnés créent des zones de capacité de traction nulle dans le stratifié durci. Le contrôle qualité exige un examen visuel des zones blanches ou sèches et des essais d'arrachement (pull-off) périodiques pour vérifier la résistance d'adhérence.

3.4 Adhésif structurel

Les adhésifs sont utilisés dans les systèmes PRF pré-durcis, notamment pour coller les stratifiés PRF pré-durcis (plats) ainsi que les barres ou bandes PRF noyées près de la surface (NSM) au support béton. L'adhésif fournit un chemin de charge en cisaillement entre le béton et le système de renfort PRF. Les adhésifs servent aussi à assembler plusieurs couches de stratifiés PRF pré-durcis.

Contrairement aux résines d'imprégnation, les adhésifs structurels pour systèmes pré-durcis sont formulés pour :

- Une viscosité plus élevée (consistance pâteuse) afin de supporter le poids du stratifié sans fluage

- Une cohésion plus élevée pour résister au pelage et au cisaillement sur la ligne de collage

- Un comportement thixotrope pour maintenir l'épaisseur de la ligne de collage sur les surfaces verticales et en sous-face

- Une exothermie maîtrisée pour des lignes de collage plus épaisses sans dégradation thermique

Note pratique : l'épaisseur de la ligne de collage des stratifiés pré-durcis est généralement de 1,5–3 mm. Un adhésif insuffisant crée des vides et des concentrations de contraintes ; une épaisseur excessive augmente la déformation par fluage sous charge permanente. L'épaisseur de la ligne de collage est maîtrisée à la pose par la spatule crantée ou le système d'entretoises spécifié par le fabricant.

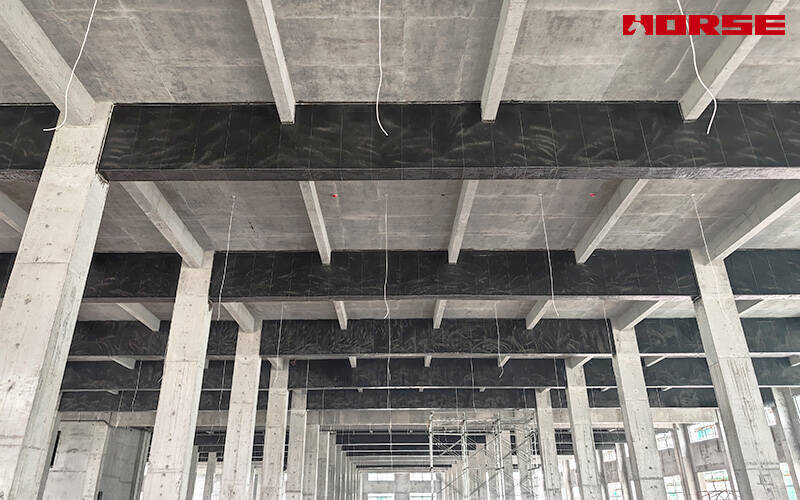

4. Les fibres : l'armature porteuse

Les fibres sont les renforts continus en verre, basalte, aramide ou carbone utilisés dans les systèmes PRF. Elles apportent la résistance et la rigidité qui rendent le renforcement PRF efficace. L'ACI 440.2R reconnaît quatre familles de fibres :

4.1 Fibre de carbone

La fibre de carbone est le choix dominant pour le renforcement structurel en raison de ses propriétés mécaniques supérieures :

Résistance à la traction : 2 400–5 000 MPa (5 à 10 fois l'acier de structure)

Module d'élasticité : 150–250 GPa (comparable à l'acier)

Densité : 1,5–1,8 g/cm³ (environ 1/5 de celle de l'acier)

Inertie chimique : insensible à l'alcalinité du béton

Résistance à la fatigue : supérieure à l'acier sous chargement cyclique

La fibre de carbone existe en plusieurs classes — haute résistance (module standard), haut module et ultra-haut module — chacune présentant des compromis différents entre résistance et rigidité. Pour la plupart des applications de renforcement de bâtiments et de ponts, la fibre de carbone haute résistance à module standard offre le meilleur équilibre entre performance et coût.

4.2 Fibre de verre

La fibre de verre offre une alternative économiquement intéressante pour des besoins de renforcement modérés :

Résistance à la traction : 800–1 500 MPa

Module d'élasticité : 40–85 GPa

Densité : 2,0–2,5 g/cm³

Isolation électrique : non conductrice, sûre à proximité des infrastructures électriques

Les fibres de verre sont classées selon leur composition : E-glass (usage général), S-glass (résistance supérieure) et AR-glass (résistant aux alcalis, contenant ≥16 % de zircone pour un contact direct avec le béton). Pour les systèmes collés extérieurement, où le PRF est séparé du béton par une couche d'adhésif, l'E-glass standard convient. Pour les applications noyées ou NSM en contact direct avec des matériaux cimentaires, l'AR-glass doit être spécifié.

4.3 Fibre d'aramide

La fibre d'aramide (polyamide aromatique) offre des propriétés uniques pour des applications spécialisées :

Résistance à la traction : 2 000–3 500 MPa

Module d'élasticité : 70–125 GPa

Densité : 1,4 g/cm³ (la plus faible de toutes les fibres structurelles)

Résistance aux chocs : absorption d'énergie exceptionnelle

Limite : absorption d'humidité, sensibilité aux UV et faiblesse en compression

Le PRF aramide est principalement utilisé pour le renforcement antiexplosion, les panneaux résistant aux chocs et les applications exigeant une rupture non fragile.

4.4 Fibre de basalte

La fibre de basalte, produite à partir de roche volcanique, s'est imposée comme une option intermédiaire :

Résistance à la traction : 1 100–1 700 MPa

Module d'élasticité : 80–100 GPa

Densité : 2,6–2,7 g/cm³

Résistance aux alcalis : meilleure que l'E-glass, bien que moins étudiée que celle du carbone

Le PRF basalte est de plus en plus utilisé dans les structures marines, le renforcement de maçonnerie et les systèmes textiles TRM/FRCM.

5. Revêtements de protection

Les revêtements de protection préservent l'armature PRF collée des effets environnementaux et mécaniques potentiellement dommageables. Ils sont généralement appliqués sur la surface extérieure du système PRF après un degré de durcissement prescrit de l'adhésif ou de la résine d'imprégnation.

Pourquoi des revêtements de protection sont-ils nécessaires ?

La matrice polymère (résine époxy) des systèmes PRF est sensible :

1. Au rayonnement UV — provoque un farinage de surface, une décoloration et une dégradation progressive de la matrice

2. À la pénétration d'humidité — peut plastifier la résine et réduire l'adhérence fibre-matrice avec le temps

3. Aux dommages mécaniques — chocs, abrasion et vandalisme peuvent mettre la fibre à nu

4. À l'exposition chimique — acides, solvants et carburants peuvent attaquer la matrice de résine

5. Au feu — les matrices époxy perdent leur intégrité structurelle au-delà de 65–80 °C (température de transition vitreuse, Tg)

La performance d'un système de renforcement PRF est déterminée par l'interaction de tous les matériaux constitutifs, et non par la seule fibre. Le cadre de l'ACI 440.2R relatif aux matériaux constitutifs donne aux ingénieurs une structure claire pour spécifier, vérifier et mettre en œuvre les systèmes PRF :

Les résines doivent démontrer leur compatibilité avec le support béton, la fibre et l'environnement, tout en offrant la capacité de remplissage, la mise en œuvre et les propriétés mécaniques requises par l'application.

• Les quatre fonctions de la résine (primaire, mastic, résine d'imprégnation, adhésif) remplissent chacune un objectif structurel précis dans la constitution du système.

• Les fibres (carbone, verre, aramide, basalte) apportent la résistance et la rigidité, le choix étant guidé par la sollicitation structurelle et l'exposition environnementale.

• Les revêtements de protection préservent le système durci des UV, de l'humidité, des dommages mécaniques et du feu.

• La qualification du système valide l'assemblage apparié, et toute substitution de composant annule cette qualification.

Horse Construction fournit des systèmes de renforcement PRF complets et appariés — primaires, mastics, résines d'imprégnation, adhésifs structurels et renfort en fibre de carbone — qualifiés comme systèmes intégrés conformément à l'ACI 440.2R et aux normes internationales associées. Notre équipe technique accompagne les ingénieurs et les entreprises dans le choix des systèmes, la revue de conception et la formation à la mise en œuvre.

Contactez-nous pour obtenir la documentation de qualification du système et un accompagnement technique propre à votre projet.
