Pourquoi les structures endommagées par le feu nécessitent rarement une démolition complète

Le béton n'est pas combustible, mais cela ne signifie pas qu'il survive à un incendie sans dommages. Lorsqu'une structure en béton armé est exposée à des températures élevées, la matrice de béton subit une déshydratation, une fissuration thermique et une dégradation microstructurale. L'acier d'armature perd sa limite d'élasticité et sa rigidité lorsque les températures dépassent 500 °C. L'écaillage (spalling), la propagation des fissures et la détérioration de l'adhérence entre le béton et les armatures compromettent davantage la capacité portante.

Pourtant, l'effondrement total dû au feu est rare. La faible conductivité thermique du béton fait que le cœur reste souvent à une température bien inférieure à celle de la surface exposée. Les investigations après incendie montrent systématiquement que les structures endommagées par le feu peuvent être réparées et restaurées à leur résistance de calcul requise — à condition que l'évaluation soit rigoureuse et la méthodologie de réparation solide.

Pour tous, la vraie question n'est jamais « faut-il démolir ? » mais « comment évaluer ce qui peut être sauvé, et quel système de réparation offre les meilleures performances structurelles ? »

Comprendre les dommages du feu au béton : ce qui se passe à différentes températures

Ce qui importe en pratique, c'est que les dommages sont rarement uniformes — les liaisons poteau-poutre, les faces inférieures des dalles et les angles des poteaux subissent généralement les dommages les plus graves en raison d'une exposition thermique plus élevée et d'une concentration de contraintes géométriques.

Évaluation structurelle après incendie : avant toute réparation

Aucune spécification de réparation n'est valable sans une évaluation fiable des dommages. Le processus d'évaluation doit suivre une approche systématique et multiméthode.

1). inspection visuelle et zonage des dommages

2). essais non destructifs (ndt)

3). carottage et vérification en laboratoire

Méthodes de réparation et de renforcement des structures endommagées par le feu

Une fois les dommages cartographiés et quantifiés, la stratégie de réparation doit répondre à deux objectifs : restaurer la section perdue et récupérer ou améliorer la capacité structurelle.

Restauration de la section en béton

Pour les éléments dont l'enrobage de béton s'est écaillé, la première étape consiste à retirer le matériau détérioré jusqu'au béton sain. Viennent ensuite :

1. Des agents de liaison ou des revêtements époxy sur les armatures exposées

2. Une réparation par rapiéçage avec un mortier modifié aux polymères ou compensé pour le retrait

3. Le coffrage et le coulage pour la restauration de grandes sections

Cela restaure la géométrie d'origine mais ne rétablit pas nécessairement la capacité portante de calcul — cela exige un renforcement structurel.

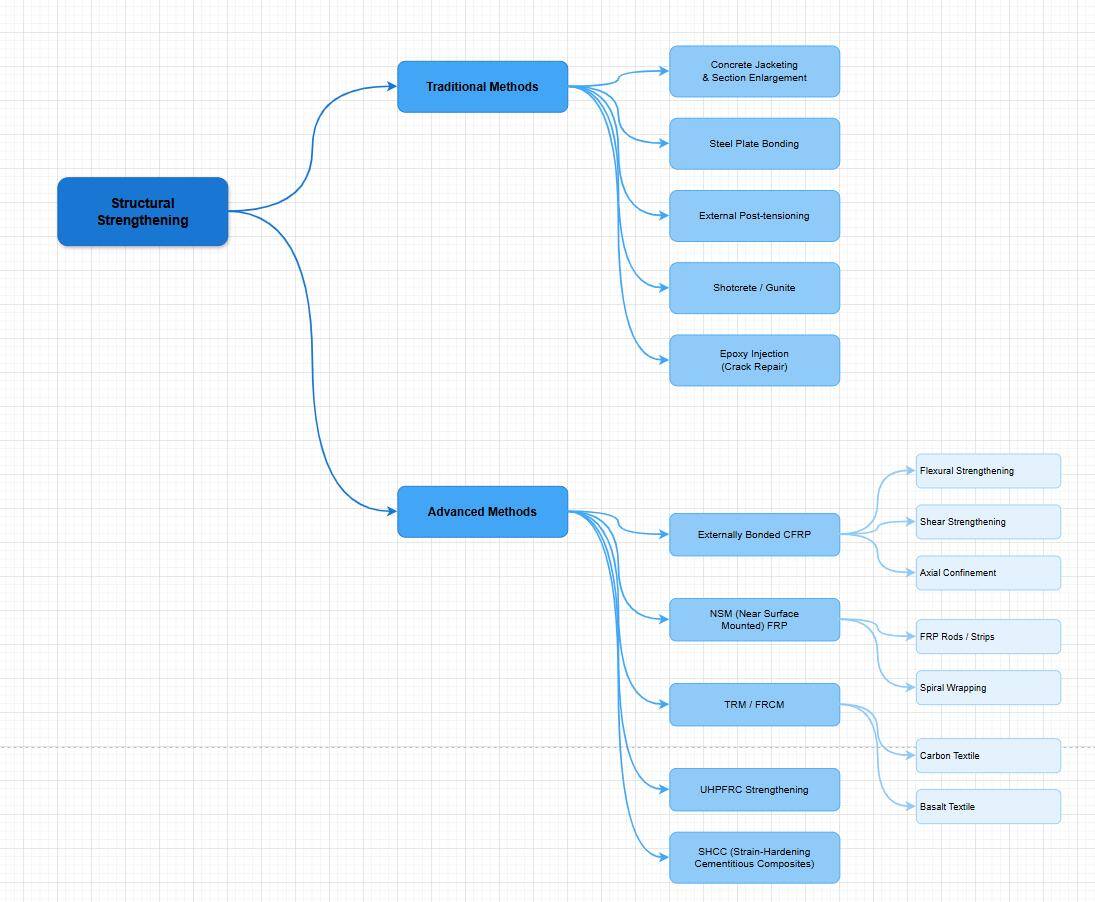

Méthodes de renforcement traditionnelles : chemisage béton ; collage de plaques d'acier ; post-tension

Méthodes de renforcement avancées : systèmes de polymère renforcé de fibres (FRP)

FRP--Avantages techniques :

• Les tissus et lamifiés CFRP offrent une résistance à la traction élevée (souvent supérieure à 3 000 MPa) pour un poids supplémentaire négligeable

• Le collage externe de CFRP restaure la capacité en flexion, en cisaillement et axiale sans augmenter la charge permanente

• Le confinement par CFRP améliore sensiblement la ductilité et la capacité de déformation des poteaux endommagés par le feu — la recherche montre des améliorations de capacité portante de 38–78 % selon la gravité des dommages et la configuration du confinement

• Les systèmes CFRP pontent et arrêtent efficacement la microfissuration induite par le feu, rétablissant la continuité structurelle

Considérations pour la réparation CFRP après incendie

Conditions de charge pendant la réparation

Les structures endommagées par le feu peuvent encore être partiellement chargées. Contrairement au collage de plaques d'acier ou au chemisage béton, le renforcement CFRP peut être installé avec un étaiement minimal, car le tissu léger ajoute un poids mort négligeable. C'est un avantage considérable lorsque le bâtiment doit rester accessible ou lorsque la démolition des éléments adjacents n'est pas réalisable.

Limites de température du CFRP

Les résines CFRP ont des températures de transition vitreuse (Tg) généralement comprises entre 65 et 85 °C. Bien que cela soit suffisant pour les conditions de service normales, les systèmes CFRP utilisés dans des environnements sujets au feu doivent être protégés par des revêtements résistant au feu. Les revêtements intumescents se dilatent sous l'effet de la chaleur pour former une couche de charbon isolante, tandis que les revêtements cimentaires constituent une barrière thermique physique. Le système CFRP lui-même ne présente pas de risque d'incendie — il nécessite simplement une protection passive contre l'incendie (PFP) pour maintenir sa contribution structurelle lors d'un futur incendie.

Contrôle qualité et inspection

L'inspection après installation du renforcement CFRP doit comprendre :

1. Vérification visuelle de l'imprégnation complète des fibres et de l'absence de vides ou de zones sèches

2. Essai d'adhérence par arrachement (pull-off) pour confirmer la résistance d'adhérence au support béton

3. Documentation de l'orientation des couches, des longueurs de recouvrement et du nombre de couches

Pour les éléments structurels critiques, une inspection par un tiers pendant et après l'installation garantit que la réparation respecte l'intention de conception technique.
