Réhabilitation d'une station de pompage d'eau de mer pour le pétrole et le gaz

Présentation du projet

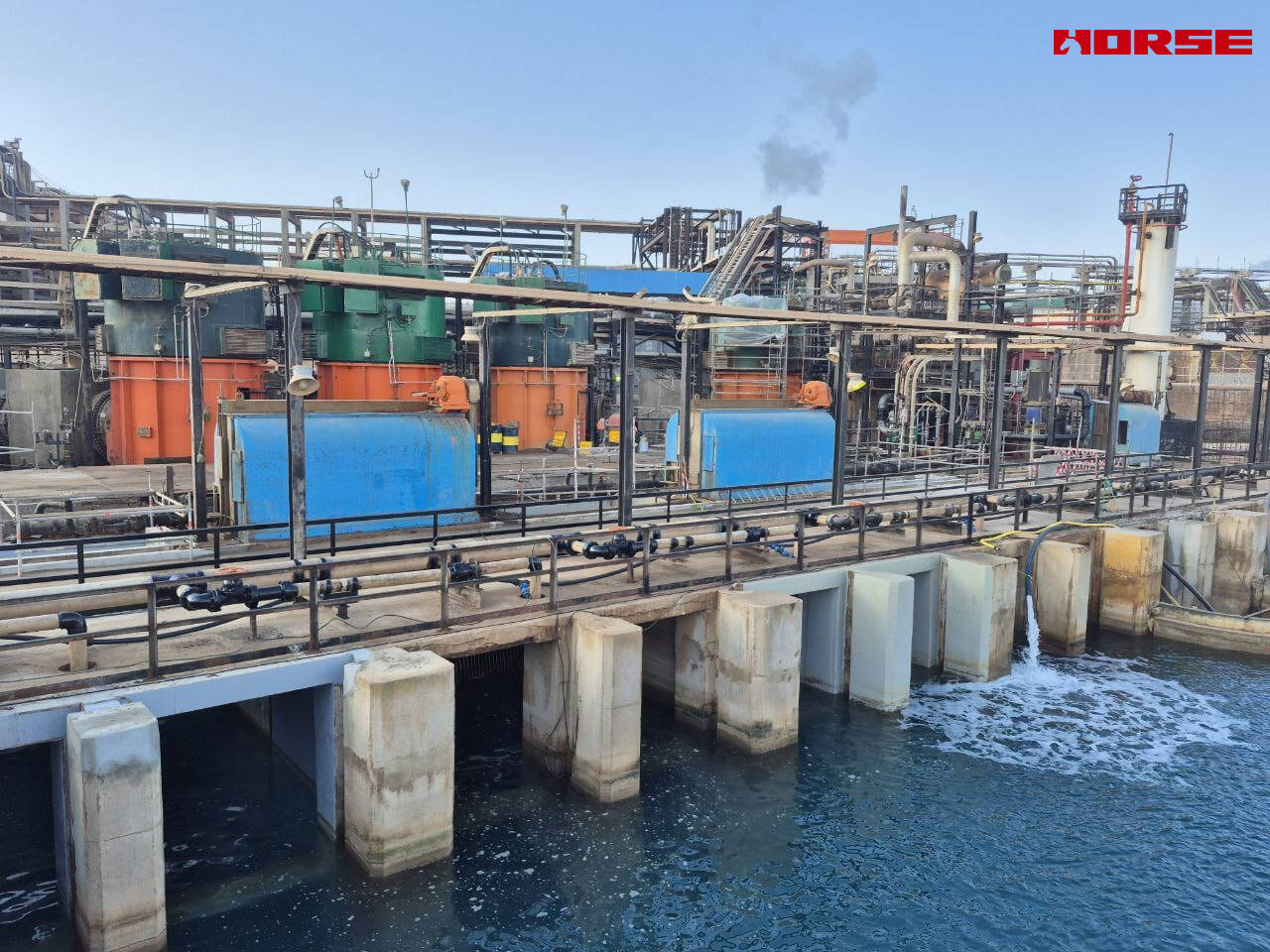

Ce projet portait sur le renforcement structurel d'un élément critique d'infrastructure maritime : une station de pompage d'eau de mer en Algérie desservant une installation pétrolière et gazière.

Les problèmes de l'infrastructure maritime

L'infrastructure maritime échoue rarement brutalement — elle se dégrade progressivement, et une station de pompage d'eau de mer se situe précisément là où la dégradation est la plus rapide :

• L'attaque des chlorures. Les chlorures de l'eau de mer pénètrent l'enrobage du béton et amorcent la corrosion des armatures. La rouille expansive fissure ensuite l'enrobage et l'éclate, accélérant le cycle — le mécanisme classique de dégradation des structures côtières et maritimes.

• La zone d'éclaboussures et de marnage. Les pieux se trouvent dans le micro-environnement le plus sévère de toute infrastructure maritime : l'alternance répétée de mouillage et de séchage concentre les chlorures et l'oxygène à la surface du béton, exactement là où la charge du tablier rencontre la mer.

• Service continu. La station alimente une installation pétrolière et gazière en exploitation. L'approvisionnement en eau ne peut être interrompu longtemps ; le renforcement a donc dû être planifié autour d'un actif maintenu en service — un travail phasé, section par section, plutôt qu'une démolition totale.

• Des charges au-dessus de l'eau. Le tablier porte de lourds trains de pompes, de la tuyauterie et des charges de maintenance. Là où la corrosion avait réduit sa capacité, un simple rapiéçage ne suffisait pas — le tablier devait être réparé puis renforcé, en restaurant à la fois la section et la capacité structurelle.

Les périmètres de renforcement

1. Renforcement des pieux par chemises de pieu FRP

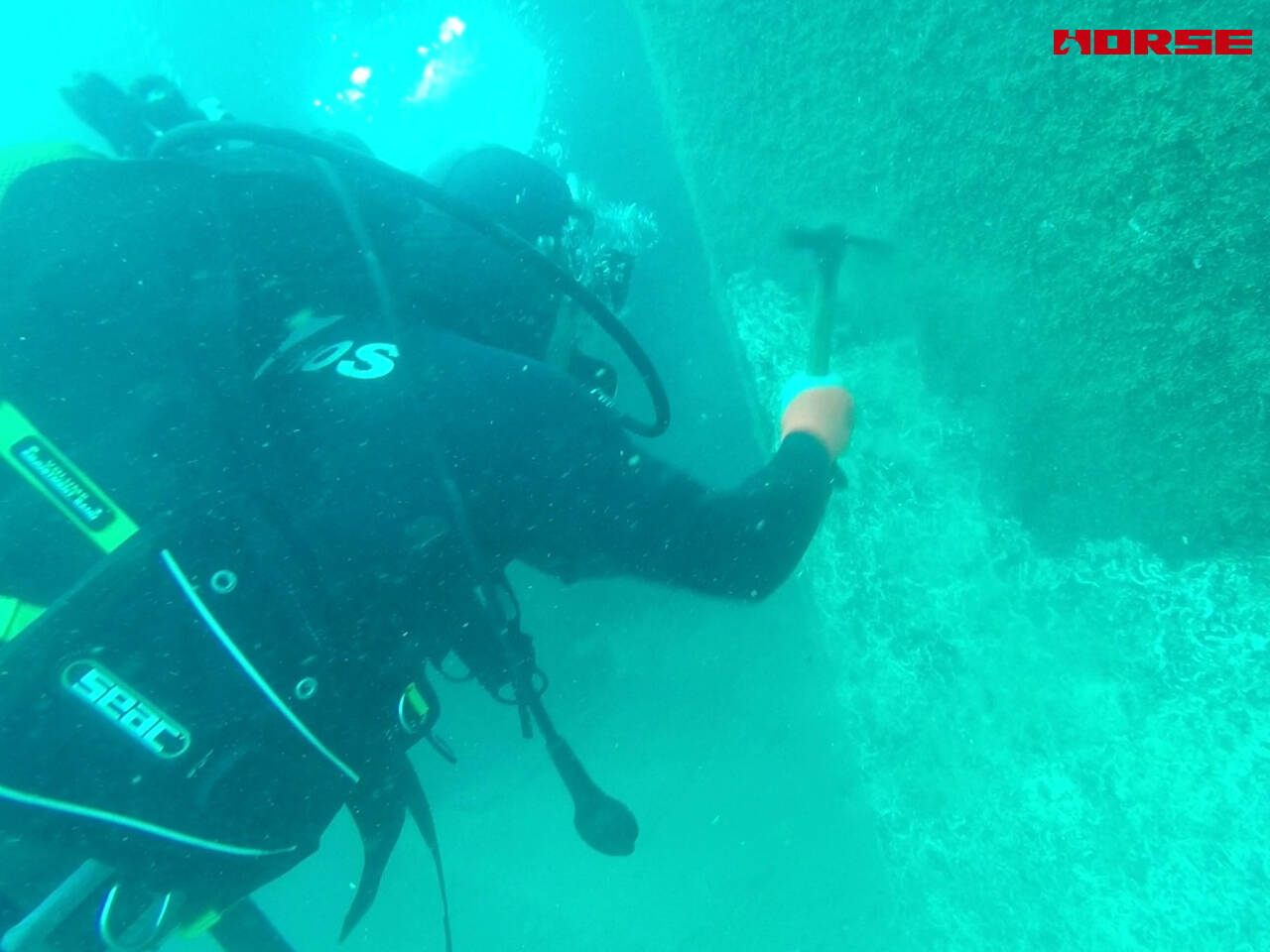

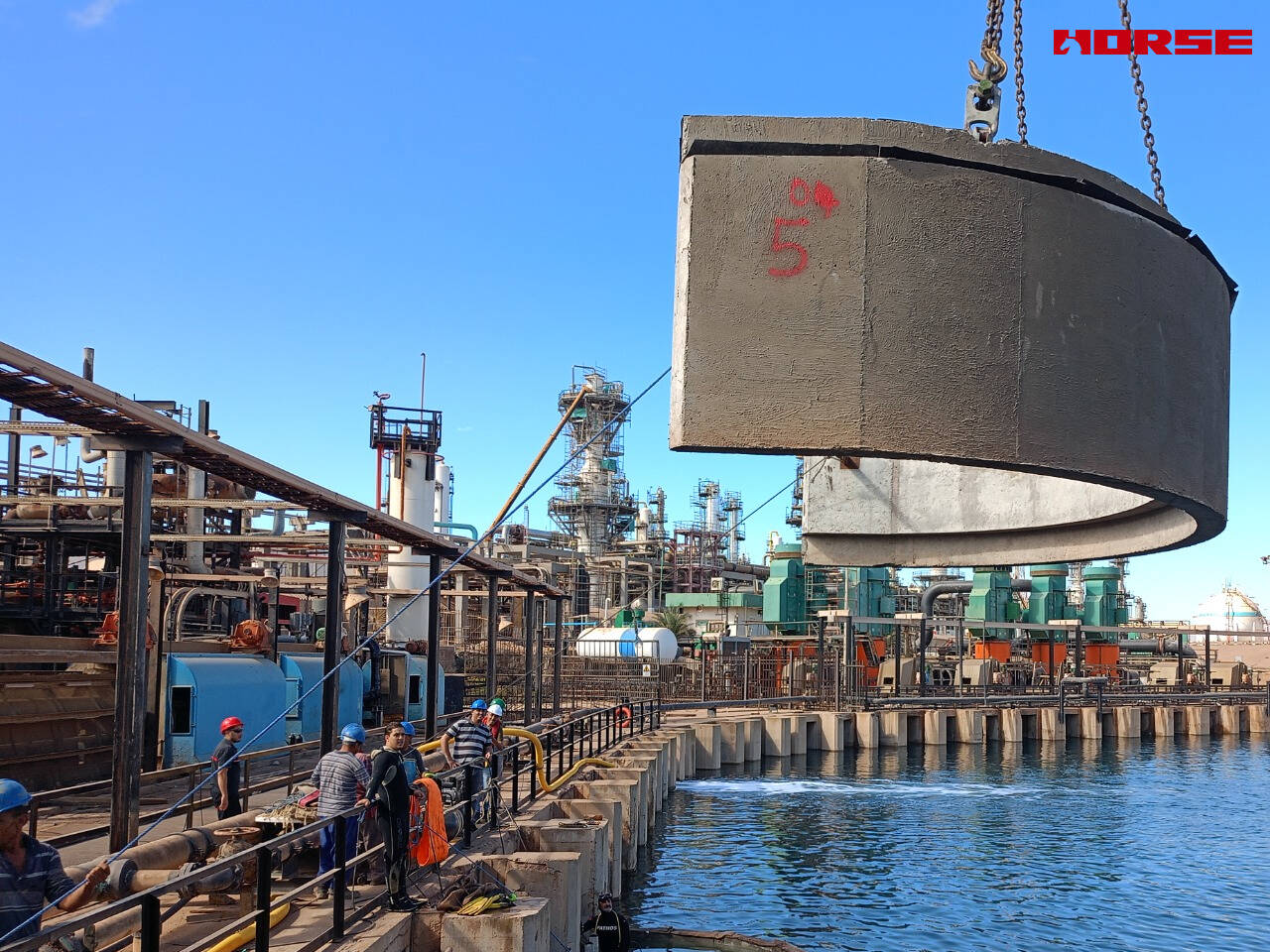

Les pieux en béton armé supportant le tablier des pompes avaient subi des années d'exposition directe à l'eau de mer, la zone d'éclaboussures entraînant la corrosion des armatures par les chlorures. Ils ont été renforcés par des chemises de pieu FRP : des enveloppes en polymère renforcé de fibres posées autour des sections de pieu, l'espace annulaire entre la chemise et le béton étant rempli de coulis.

Le système traite la structure et son environnement en même temps :

Restauration structurelle. L'anneau de coulis rétablit la section de béton perdue, tandis que l'enveloppe FRP confine le pieu et restaure sa capacité portante ;

Protection permanente. La chemise forme une barrière continue et insensible à la corrosion qui coupe l'apport de chlorures, d'humidité et d'oxygène à l'acier noyé. Contrairement aux enveloppes en acier ou en béton, l'enveloppe FRP elle-même ne rouille pas et ne se dégrade pas dans l'eau de mer — un avantage décisif dans la zone d'éclaboussures, où toute barrière nécessitant un entretien futur devient un passif futur ;

Pose sur un actif en service. Les chemises étant légères et ne nécessitant aucun engin lourd, le renforcement a pu progresser pieu par pieu autour de la station en exploitation — essentiel pour une infrastructure maritime qui a continué de pomper pendant tout le programme.

2. Renforcement et revêtement des réservoirs

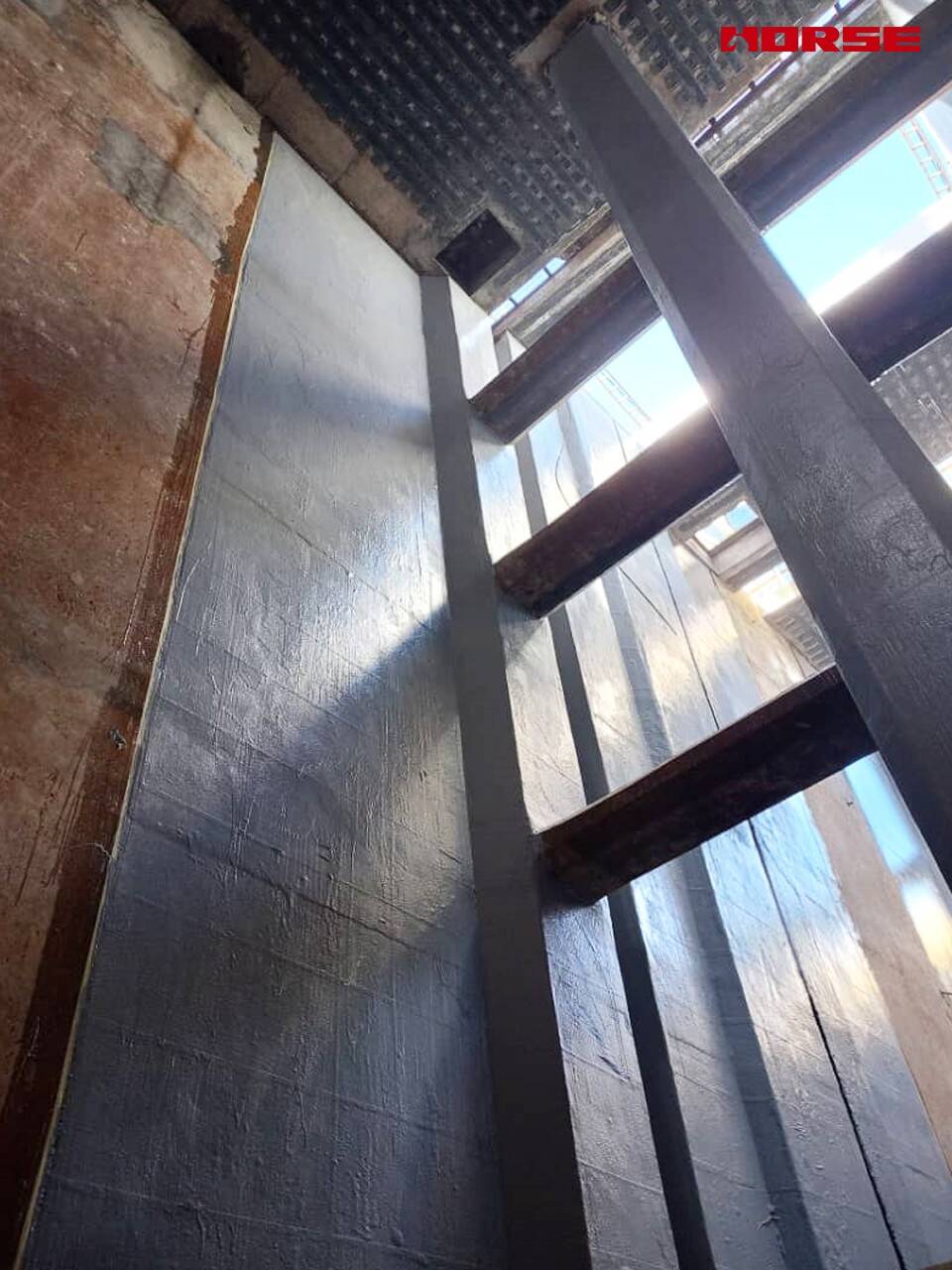

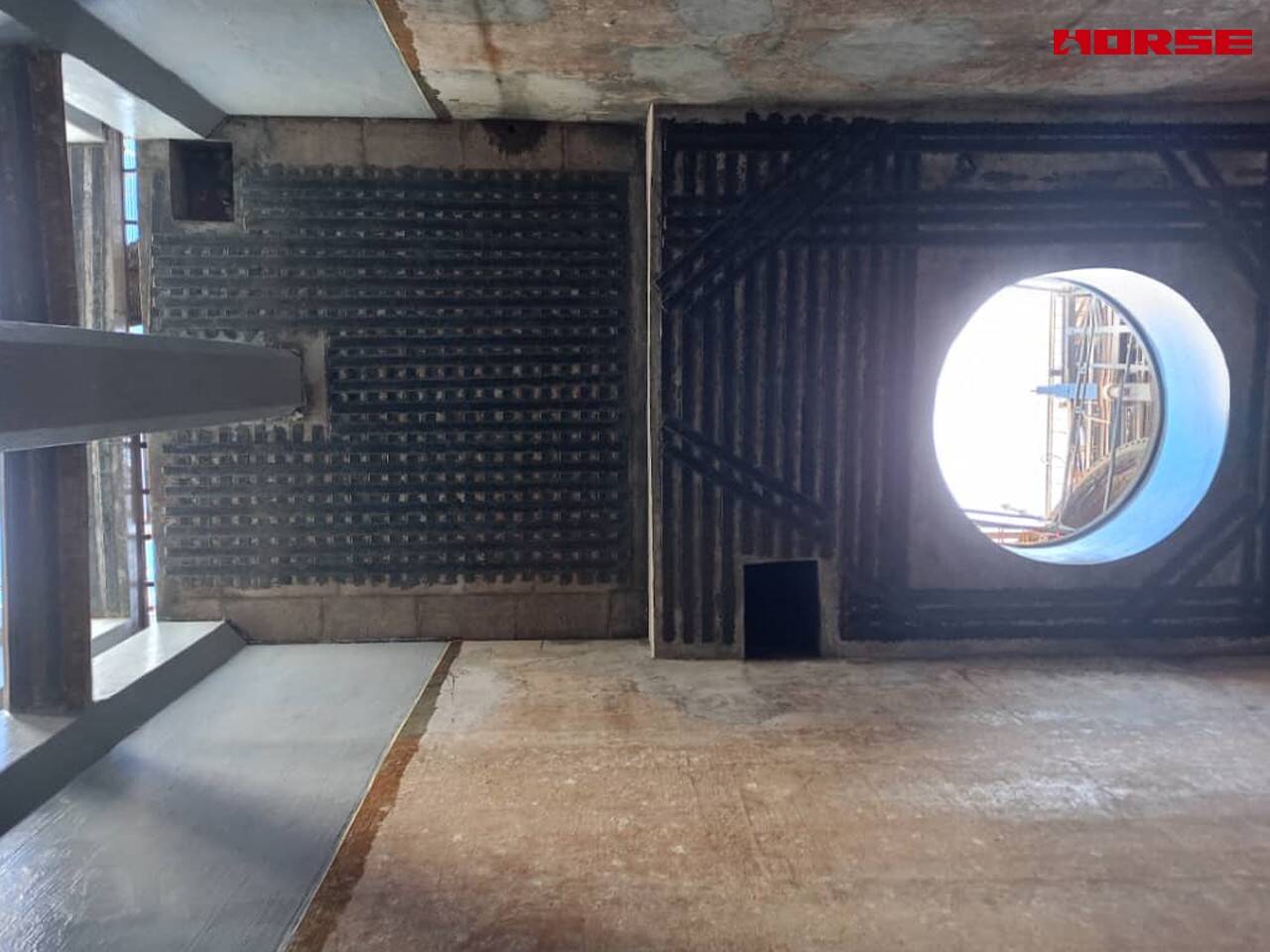

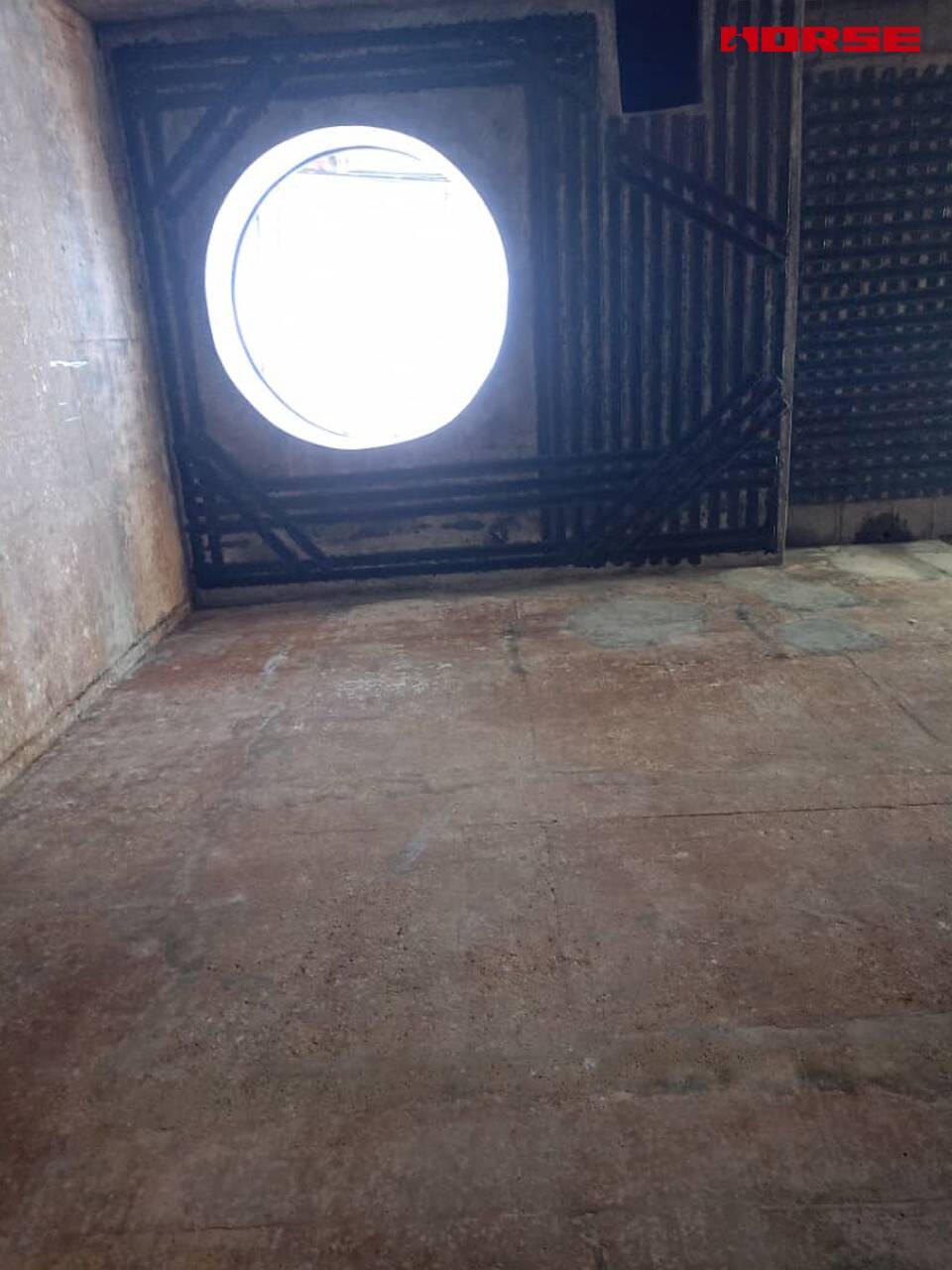

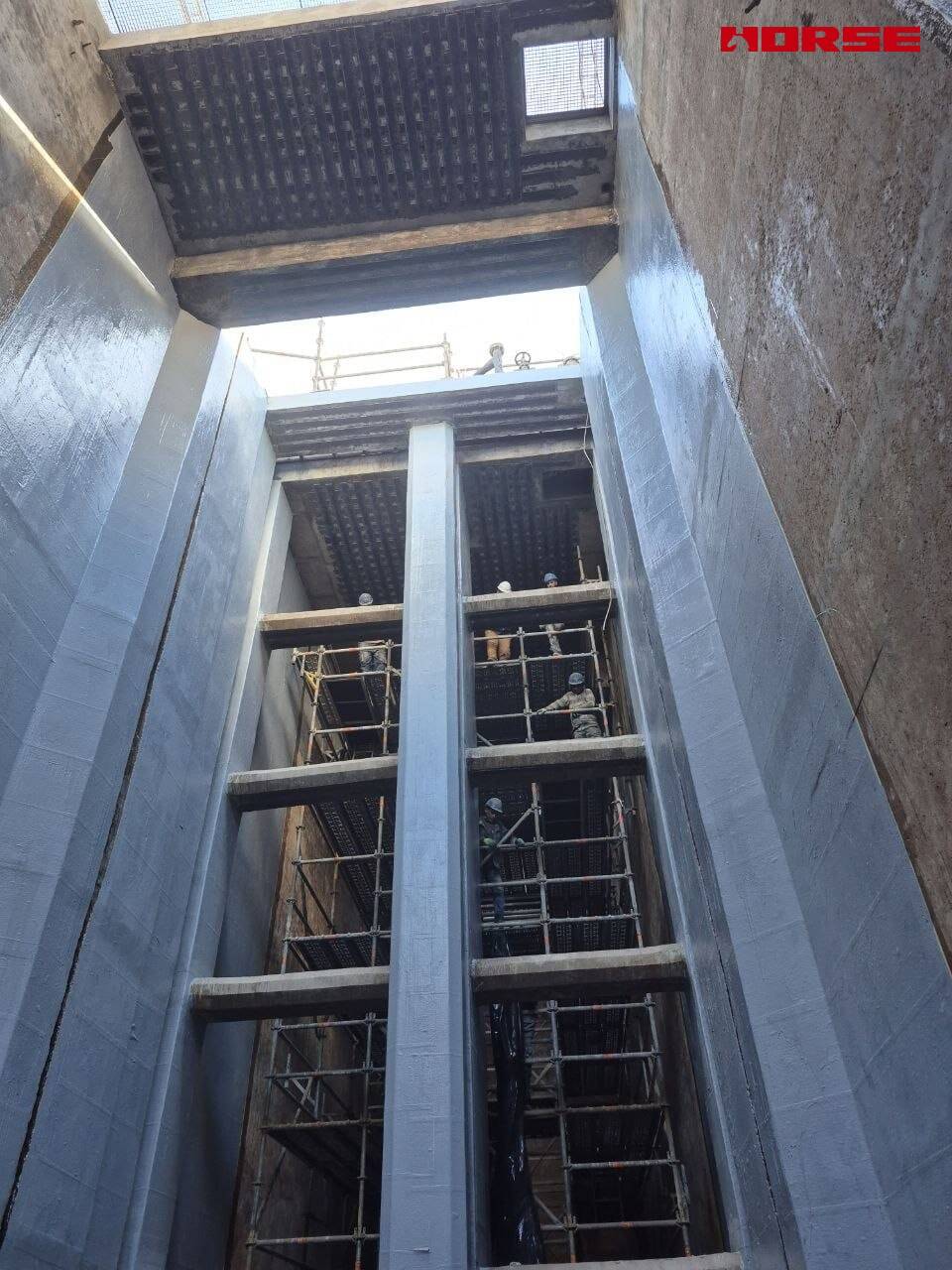

À l'intérieur de la station, les parois en béton de retenue d'eau ont été renforcées par un tissu CFRP appliqué en grille bidirectionnelle — la grille sombre de tissu de carbone visible sur toutes les parois du réservoir sur les photos du chantier, contournant les grandes pénétrations de tuyauterie qui interrompent la surface des parois. Le tissu restaure la capacité de la paroi à résister à la pression de l'eau et aux actions structurelles, tandis que son insensibilité à la corrosion le rend naturellement adapté à un milieu marin durablement humide et chargé de chlorures. Les surfaces renforcées ont ensuite reçu un revêtement de protection, fermant le béton à toute pénétration supplémentaire d'humidité et de chlorures — le périmètre de revêtement du réservoir défini par le maître d'ouvrage.

La combinaison est délibérée : le CFRP apporte l'amélioration structurelle, le revêtement apporte la barrière environnementale, et ni l'un ni l'autre n'interfère avec la géométrie de la station ni avec sa tuyauterie de gros diamètre.

3. Réparation du tablier, puis renforcement

Le périmètre du tablier a suivi la séquence prescrite par l'ingénieur du maître d'ouvrage : réparer d'abord, renforcer ensuite.

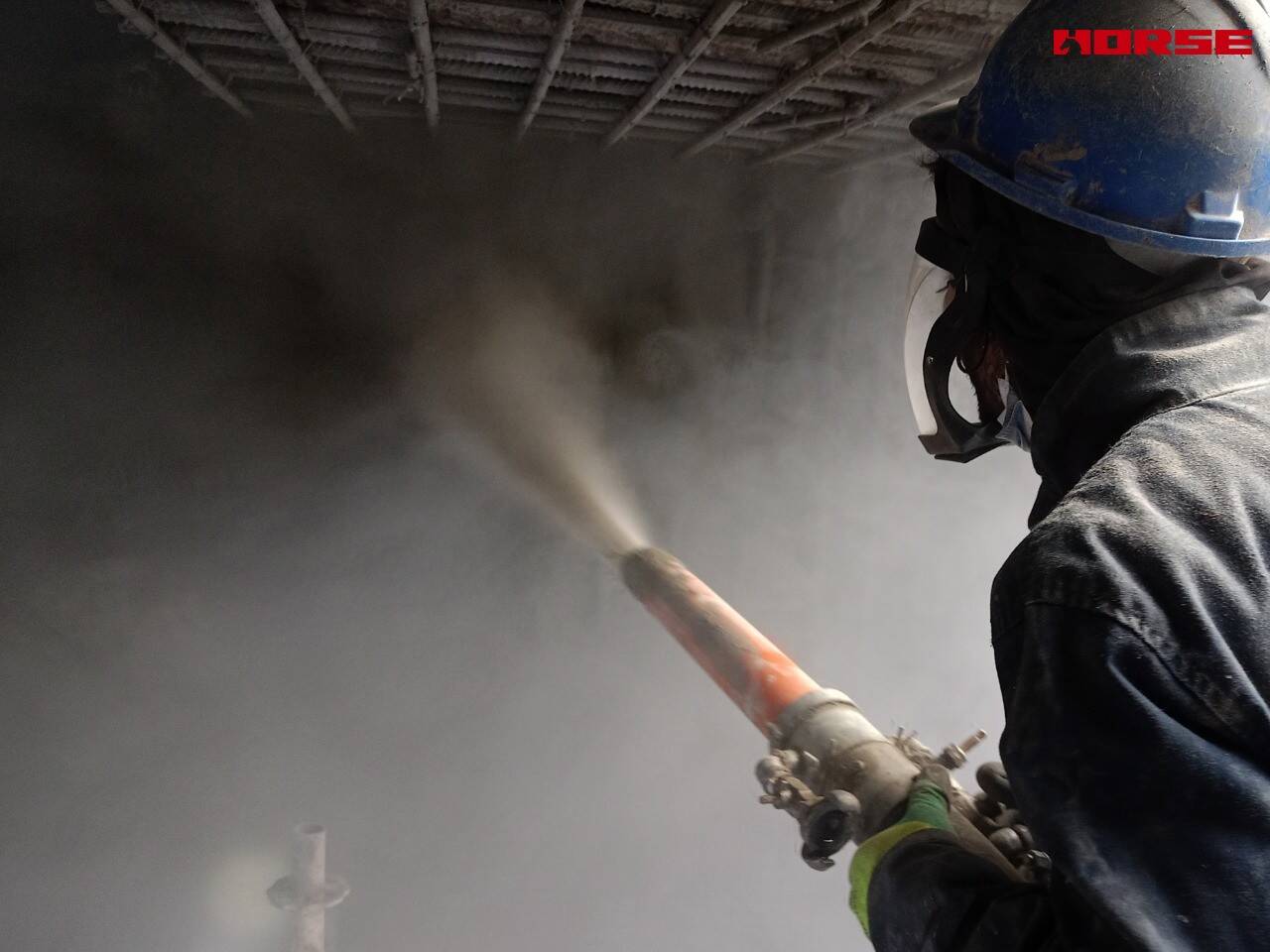

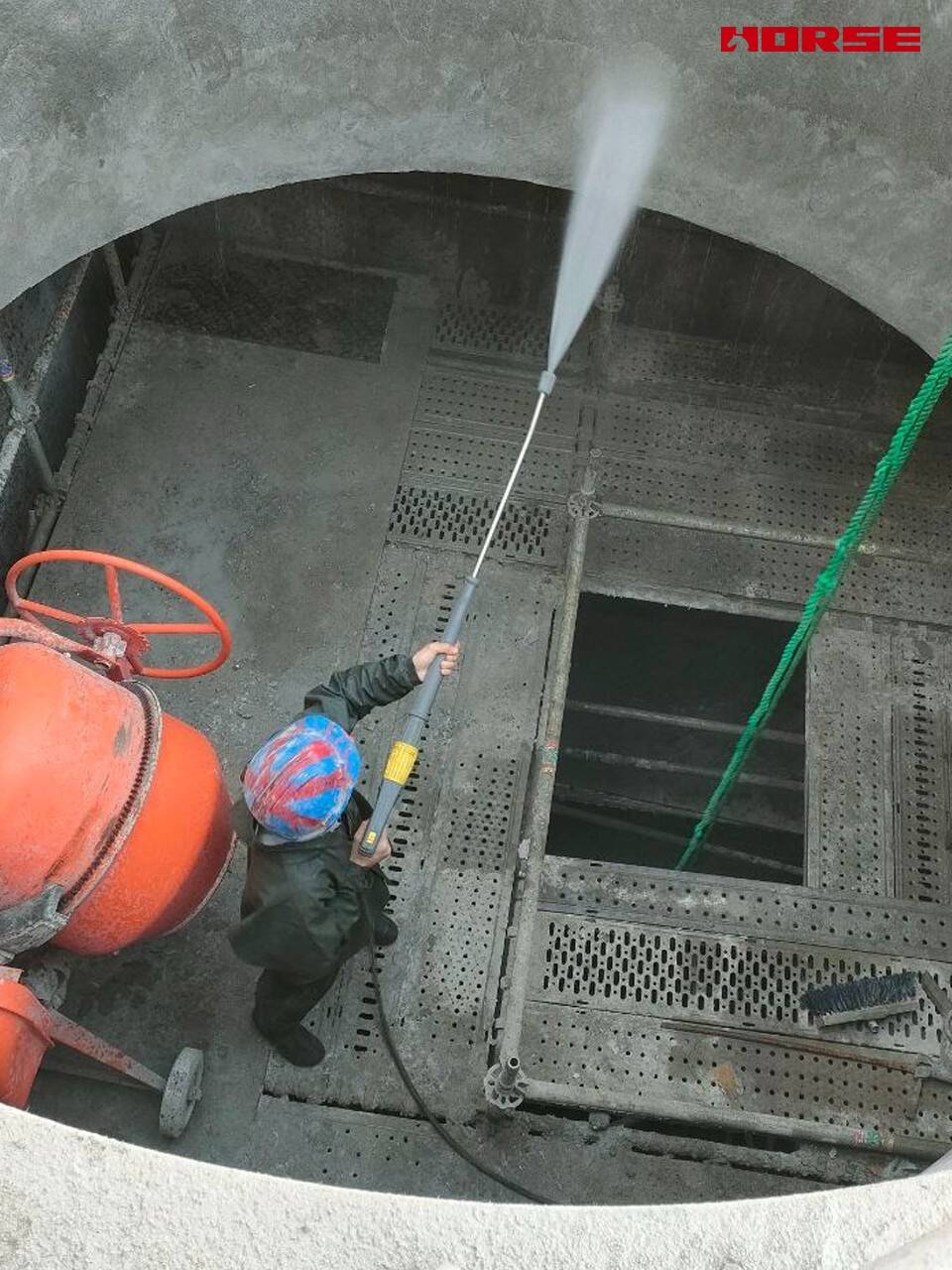

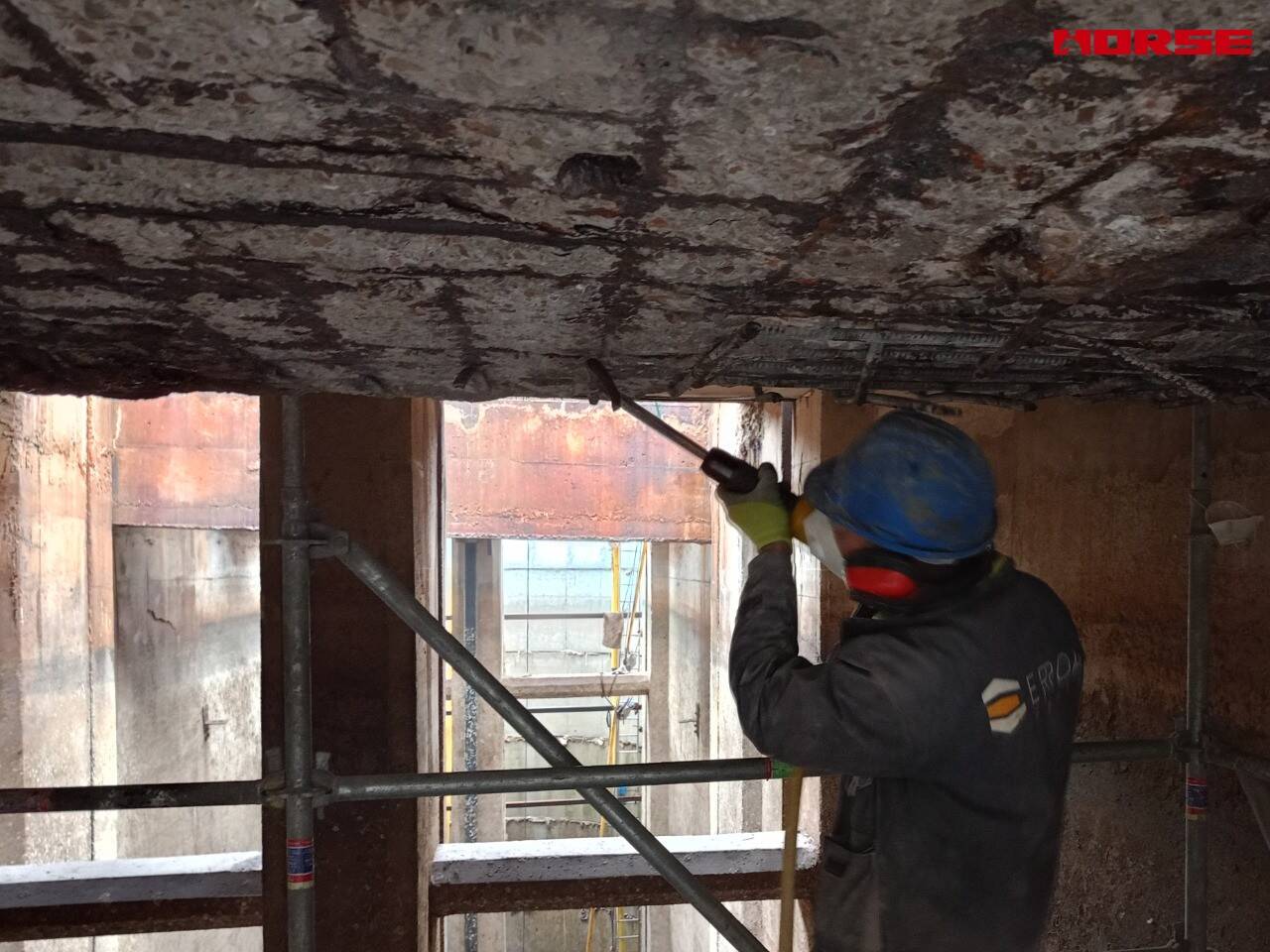

Les photos de chantier documentent la phase de réparation : le béton dégradé a été retiré jusqu'au support sain — des ouvriers sur échafaudage piquant la sous-face du tablier, mettant à nu les granulats et les armatures corrodées — puis un mortier de réparation projeté a été appliqué à l'intérieur de la station de pompage, rétablissant la section perdue autour du treillis d'armatures apparent. C'est la partie ingrate mais décisive de toute réhabilitation du béton : tout ce qui est appliqué ensuite dépend de l'adhérence et de la durabilité de ce support reconstruit.

La section rétablie, le tablier a ensuite été renforcé pour aligner sa capacité sur les demandes réelles de la station de pompage en exploitation — équipements tournants lourds, tuyauterie et circulation de maintenance au-dessus, exposition marine agressive en dessous.

Après renforcement

Le programme achevé a rendu à cette infrastructure maritime critique un service fiable, avec une durée de vie sensiblement prolongée :

• Pieux du tablier enveloppés de chemises FRP injectées de coulis — capacité restaurée et armatures scellées définitivement face à la mer ;

• Parois du réservoir renforcées par un CFRP insensible à la corrosion et finies par un revêtement de protection ;

• Capacité du tablier restaurée par une réparation de section correcte suivie d'un renforcement ciblé ;

• L'ensemble des travaux exécuté par phases sur un site industriel en exploitation, sans interruption prolongée de l'alimentation en eau de mer de l'installation.
