Renforcement d'un centre commercial après retrait de la dalle

Type de projet : Rénovation d'un centre commercial et renforcement structurel

Système de renforcement : Tissu CFRP collé extérieurement — flexion, cisaillement et confinement

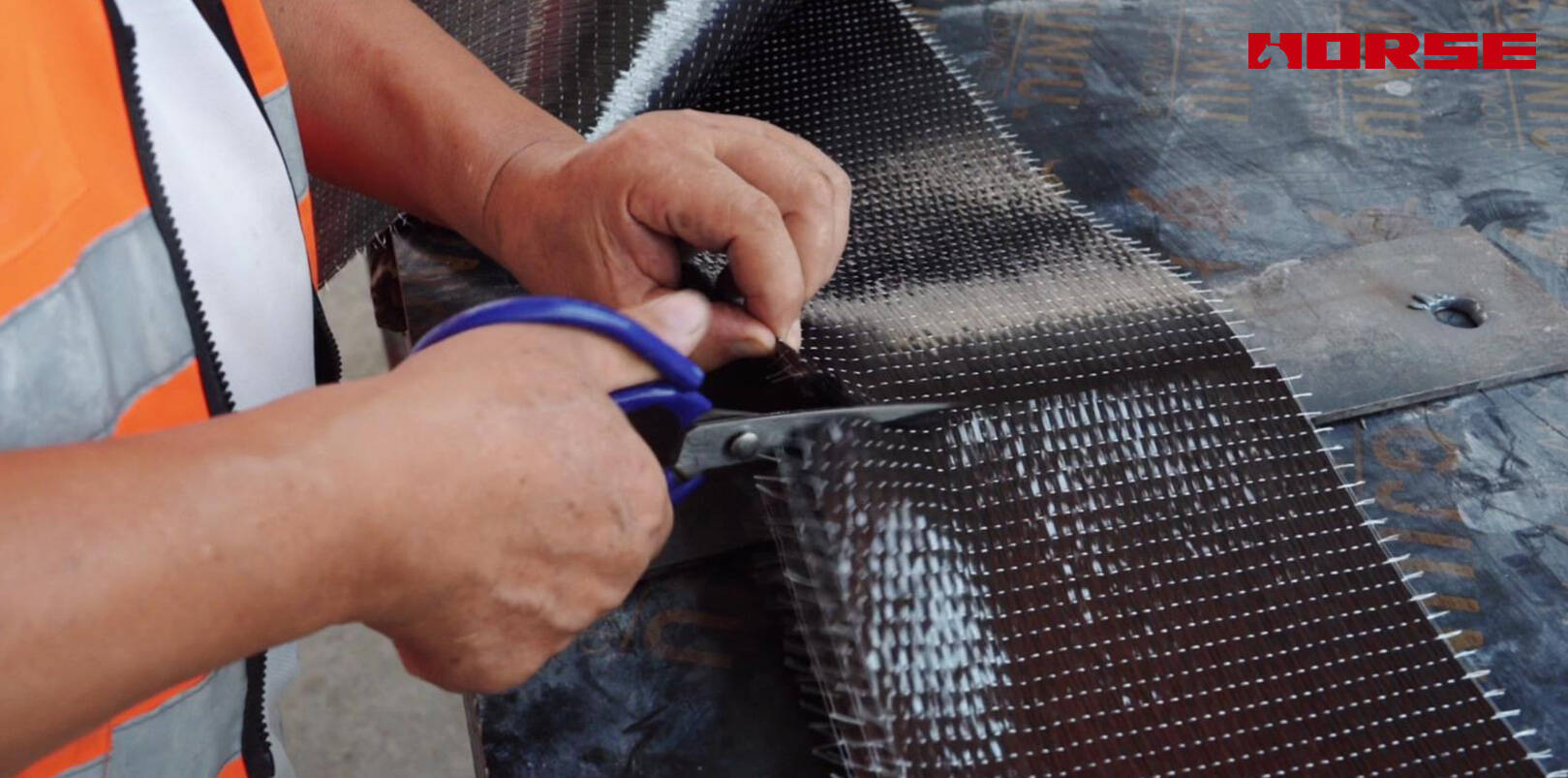

Produits : Tissu de carbone unidirectionnel Horse Construction HM-series avec système d'adhésif d'imprégnation compatible

Référence de conception : ACI 440.2R, Guide de conception et de construction des systèmes FRP collés extérieurement pour le renforcement des structures en béton

Contexte du projet

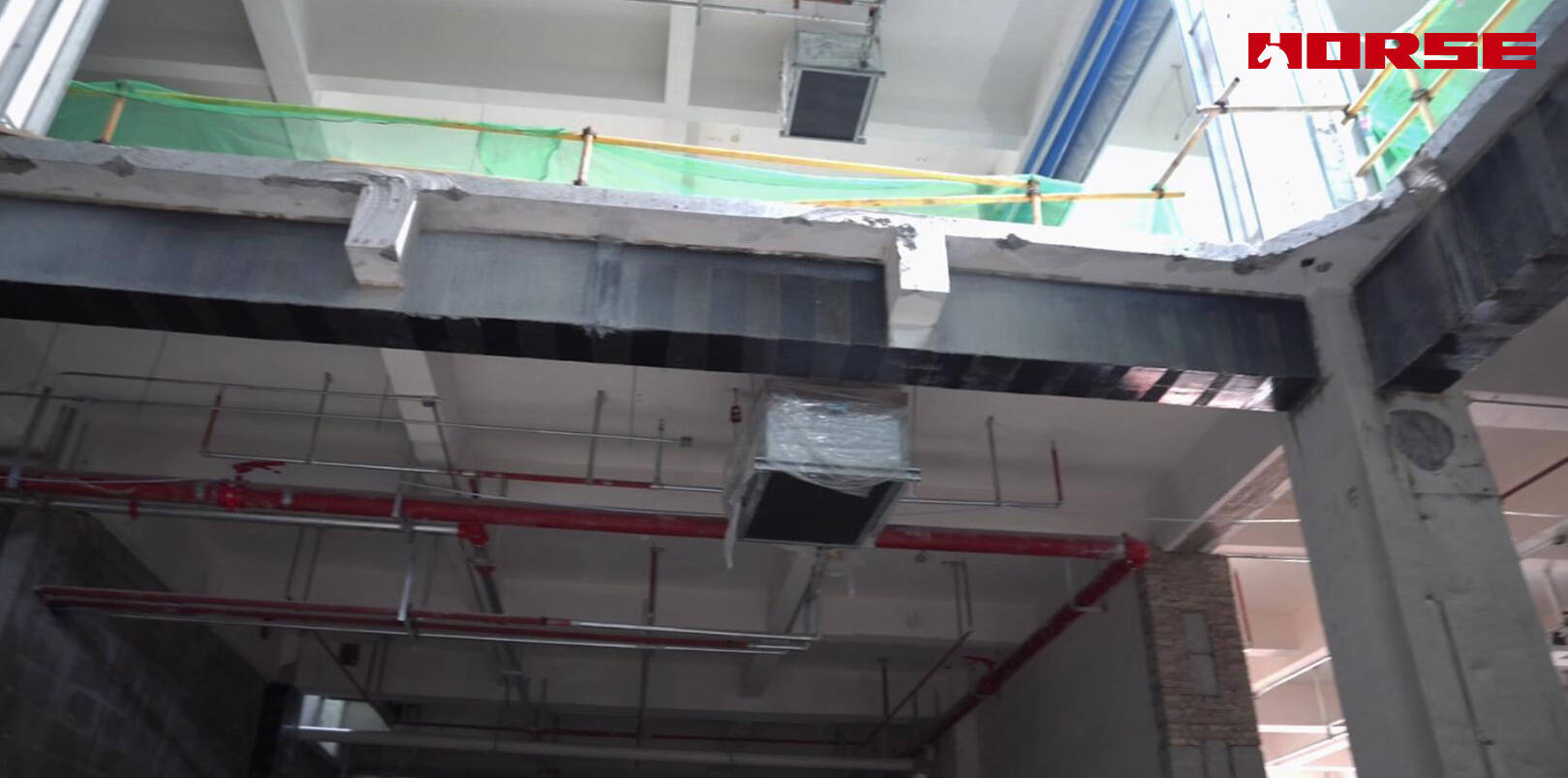

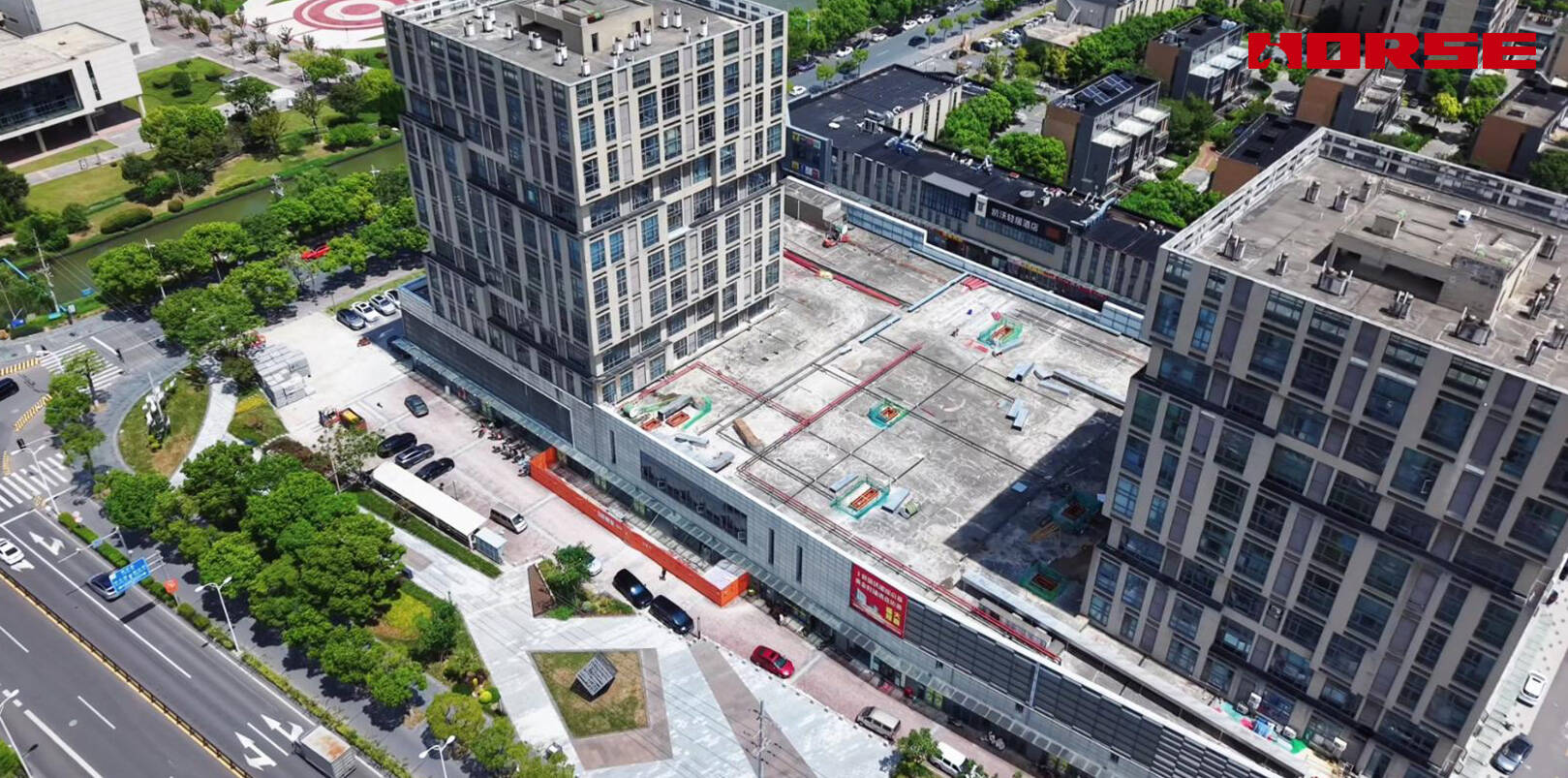

Un complexe commercial repositionnait la disposition des locataires de son podium de centre commercial. Pour ouvrir de nouveaux espaces de circulation et de vente au détail, une partie des dalles d'origine a été démolie. Une fois ces panneaux de dalle retirés, la manière dont les charges de gravité traversent la structure a changé : les charges auparavant collectées par les dalles démolies ont été redistribuées vers les poutres et colonnes du cadre environnant, augmentant leurs moments fléchissants, forces de cisaillement et sollicitations axiales au-delà de la capacité des membres d'origine.

Avant que la nouvelle disposition commerciale puisse être construite, les poutres et colonnes affectées devaient être renforcées.

Schéma de renforcement

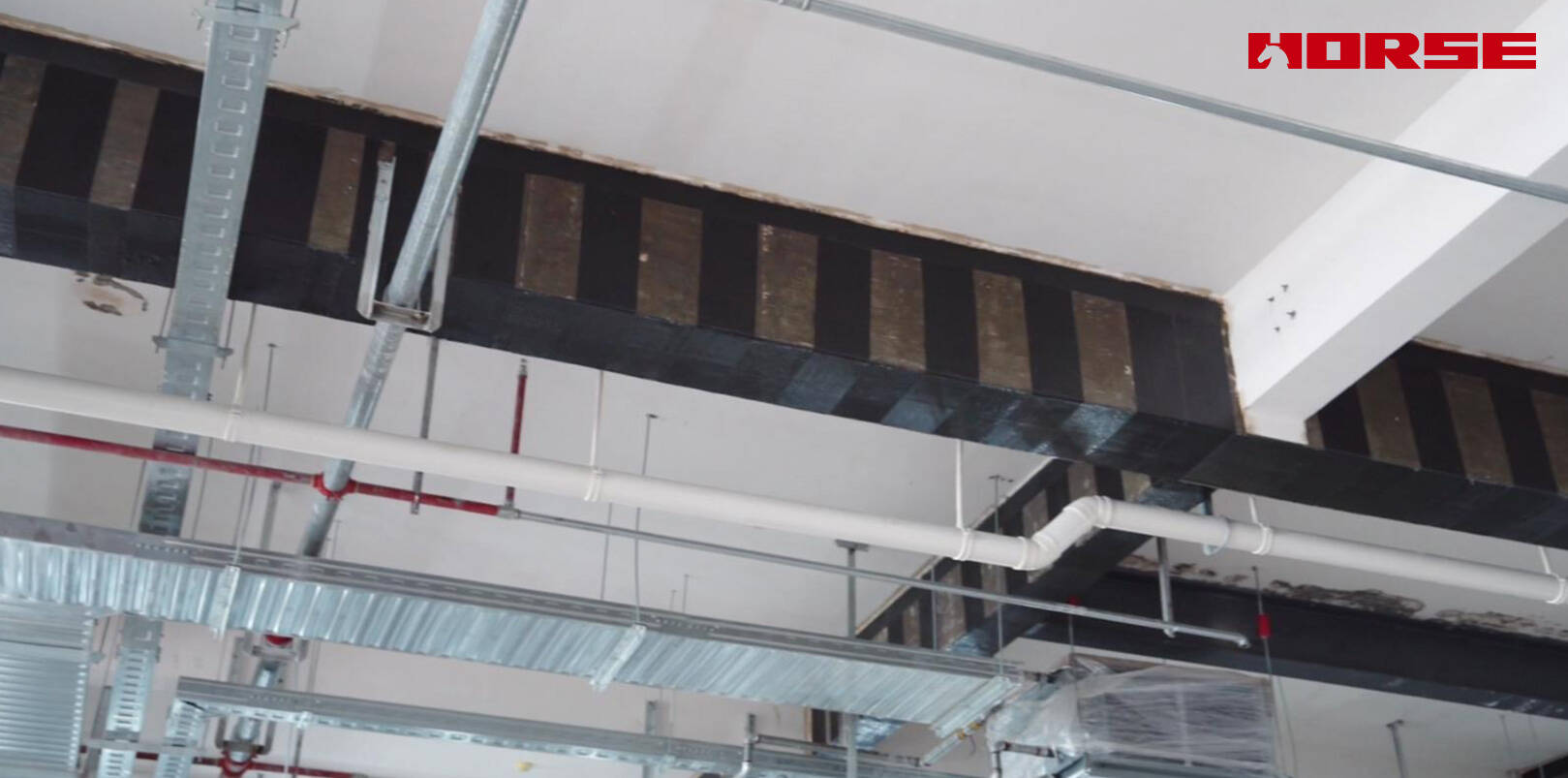

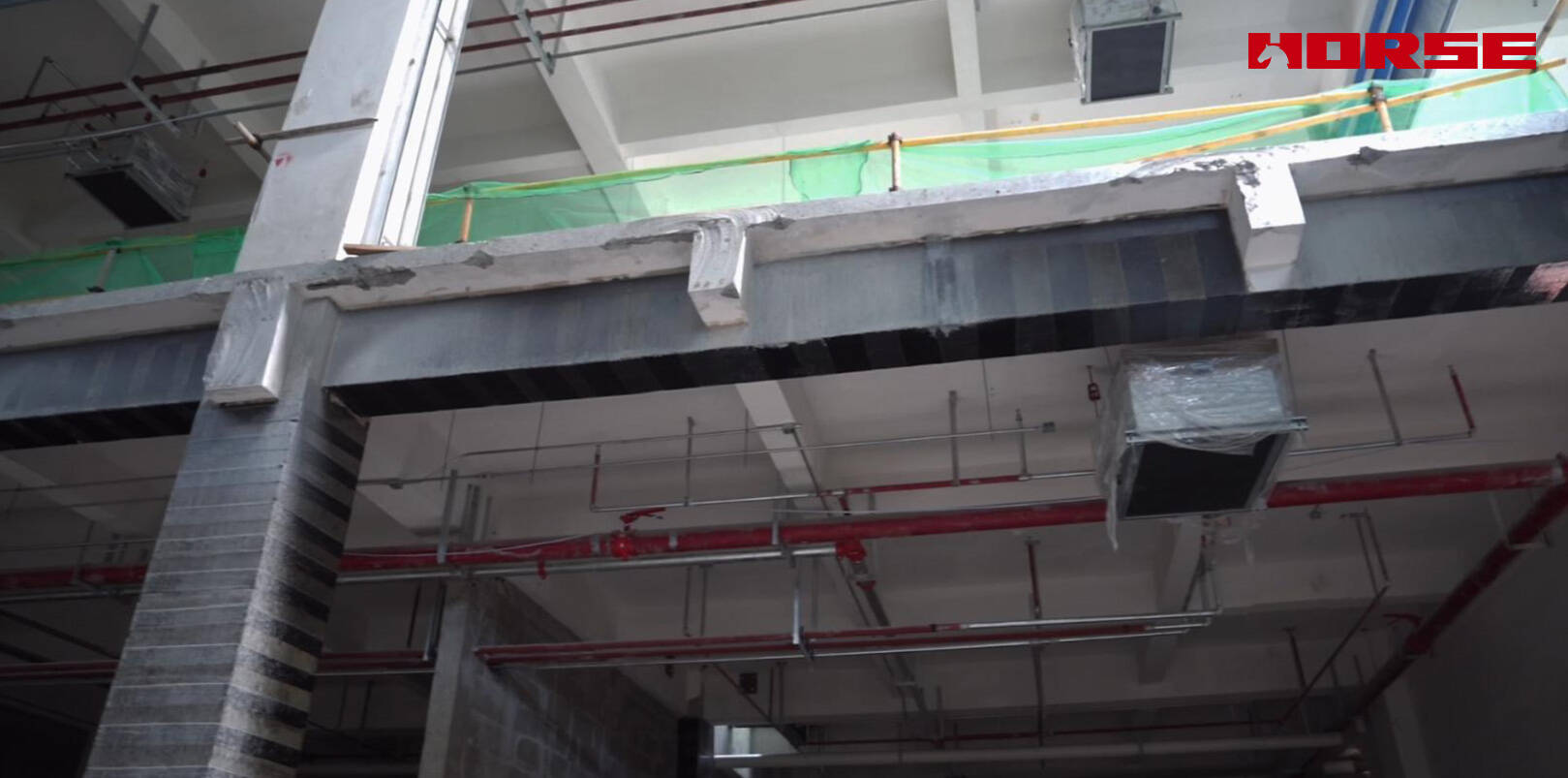

Poutres. Un tissu de carbone continu a été collé sur la face inférieure tendue des poutres affectées pour le renforcement en flexion, combiné à des enveloppements de tissu en forme de U pour le renforcement au cisaillement et l'ancrage. Les enveloppements U-wraps serrent les couches de la face inférieure contre l'âme de la poutre et contribuent à une résistance supplémentaire au cisallement le long de l'élément.

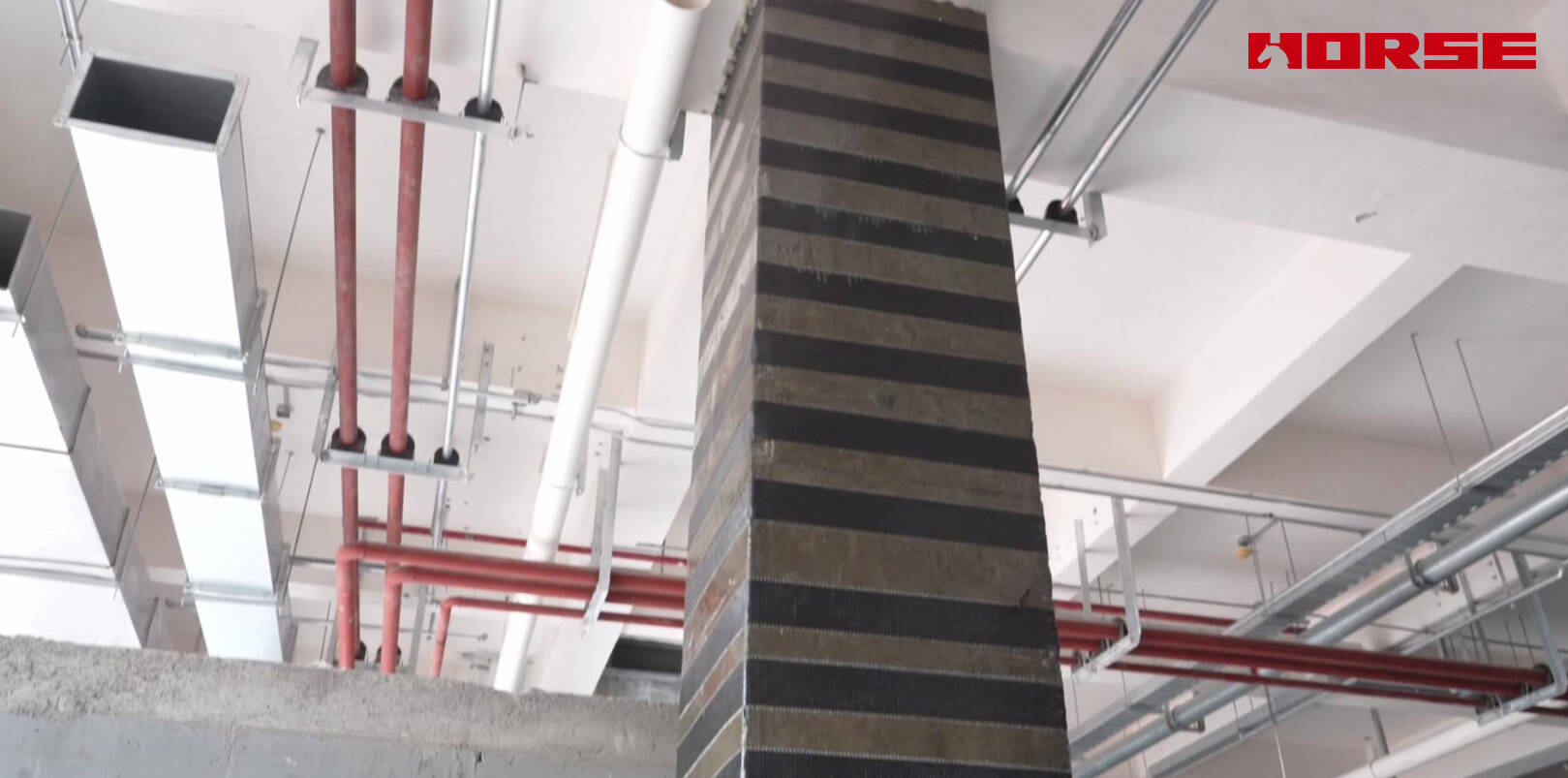

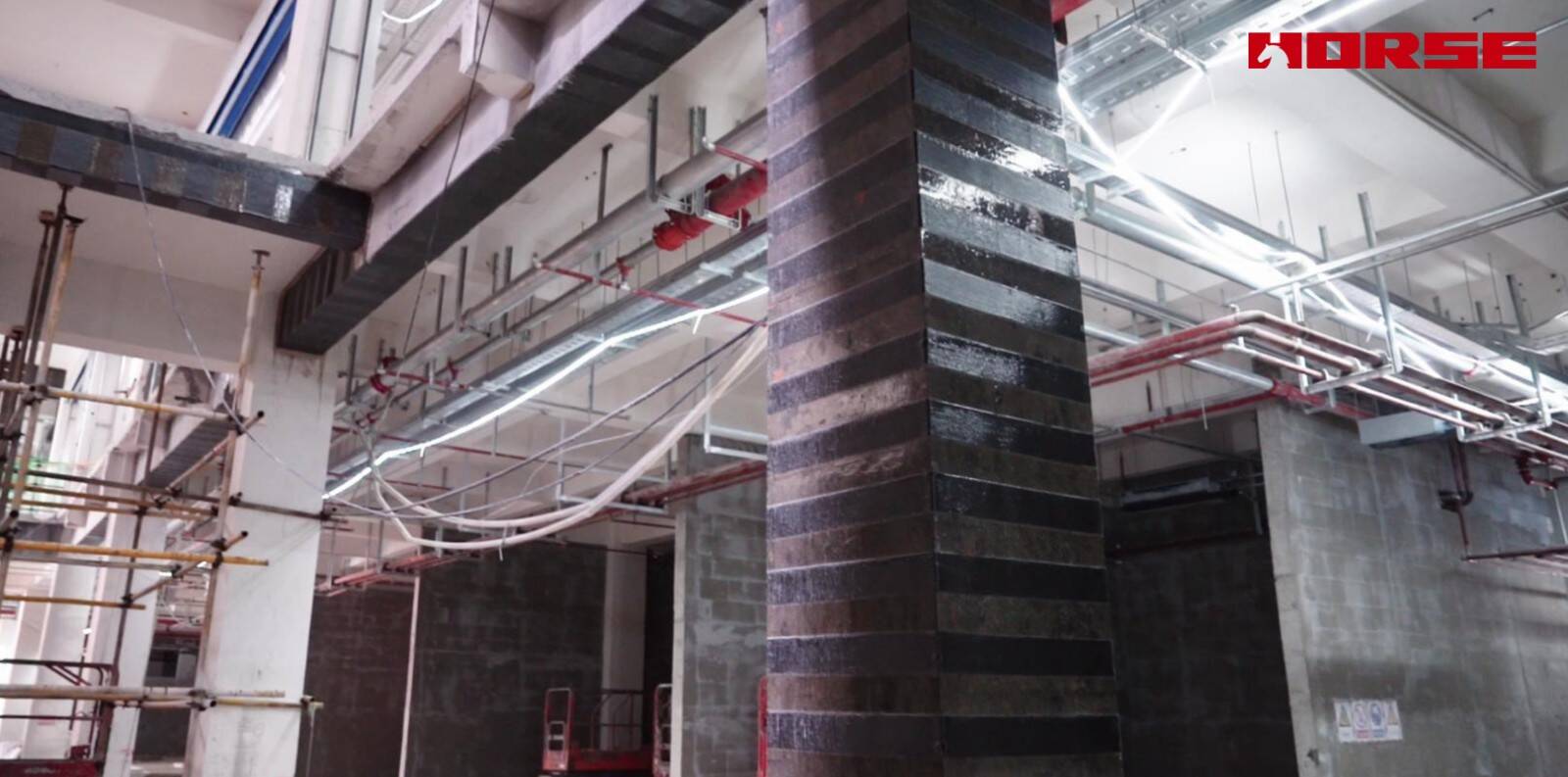

Colonnes. Les colonnes confrontées à une demande axiale accrue ont été enveloppées de manière circonférentielle avec du tissu de carbone. Ces enveloppements circulaires confinent le noyau de béton, augmentant à la fois la capacité axiale et la ductilité de la colonne sous action sismique.

Pourquoi le CFRP a été sélectionné

Espace de travail limité. Les travaux de renforcement ont eu lieu à l'intérieur du podium du centre commercial, entourés par des conduits CVC, des lignes de suppression d'incendie, des chemins de câbles et des travaux de finition intérieure partiellement achevés. Le CFRP à stratification humide ne nécessite ni coffrage, ni machinerie lourde, et presque aucun espace de durcissement.

Pas de place pour un poids propre ajouté ou des sections agrandies. L'enveloppement RC ou la liaison de plaques d'acier aurait augmenté la taille de l'élément et la charge morte — inacceptable là où la hauteur libre et la finition intérieure ultérieure comptent. Un système CFRP terminé n'ajoute que quelques millimètres d'épaisseur et un poids négligeable.

Performance sismique. Au-delà de la capacité, la rénovation devait améliorer la ductilité de l'élément pour satisfaire les exigences sismiques. L'enveloppement FRP circonférentiel des colonnes fournit exactement ce type de confinement.

Après le renforcement, les poutres et colonnes affectées supportent les exigences du nouveau chemin de charge en toute sécurité. La rénovation a réalisé cela sans modifier la géométrie de l'élément de manière significative : aucune perte de hauteur libre, aucune charge morte ajoutée à la structure du podium, et aucune interférence avec la finition intérieure ultérieure du centre. L'ensemble de la structure satisfait l'intention de conception de la rénovation et les exigences de performance sismique, permettant la transformation du centre de procéder comme prévu.
