Schéma de renforcement d'une poutre de cadre endommagée

Aperçu du projet

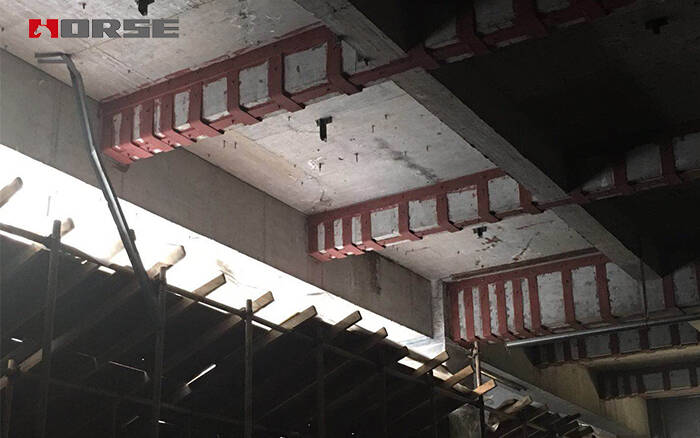

Un tuyau de drainage est percé sur le dessus de la poutre du cadre pour endommager la poutre du cadre et doit être renforcé.

Plan de renforcement

Lorsqu'une poutre s'ouvre au milieu de la direction haute, elle sectionne généralement l'étrier et la barre d'acier longitudinale, ce qui affecte la résistance au cisaillement de la poutre. Si le trou se situe dans la partie inférieure de la poutre, la barre de contrainte principale est sectionnée et sa capacité portante en flexion est affectée. Par conséquent, différents types de renforcement doivent être mis en œuvre en fonction de l'emplacement des ouvertures sur les poutres.

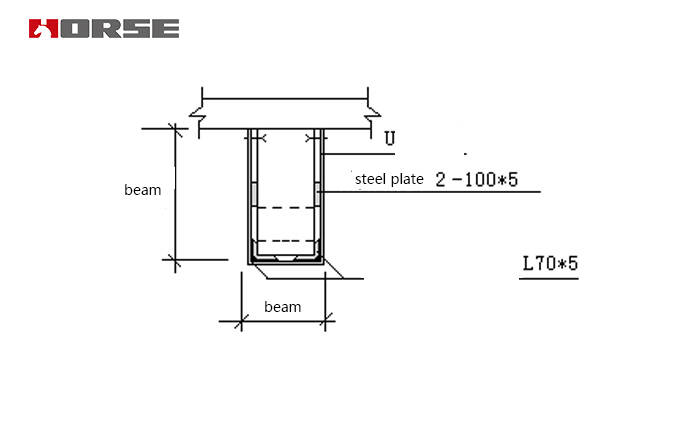

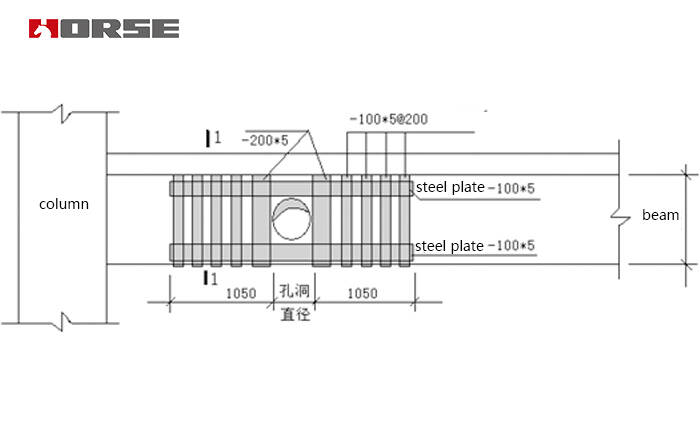

1. Lorsque la distance entre le bord inférieur et le bas de la poutre est supérieure à 80 mm, il convient de traiter le renforcement de l'esquisse au milieu de la poutre. Après traitement, la capacité portante initiale au cisaillement peut être respectée.

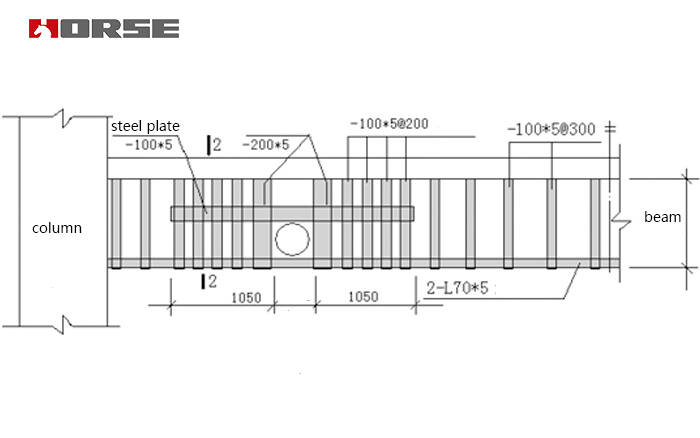

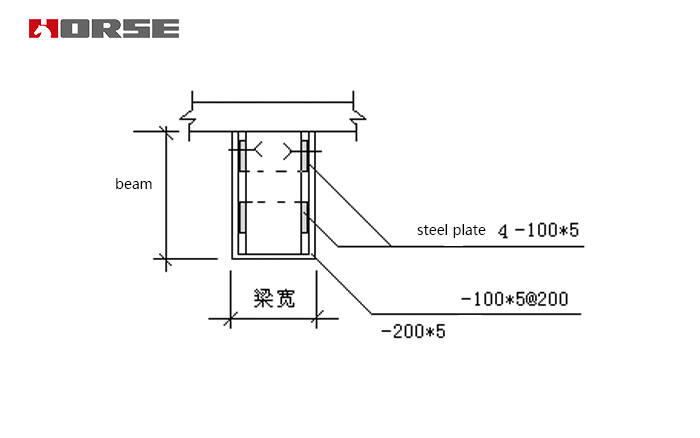

2. Lorsque la distance entre les extrémités inférieures de la poutre est inférieure à 80 mm, la méthode doit être traitée conformément à la méthode de renforcement de l'ouverture située à l'extrémité inférieure de la poutre. Après traitement, la capacité portante initiale en cisaillement et en flexion peut être respectée.
