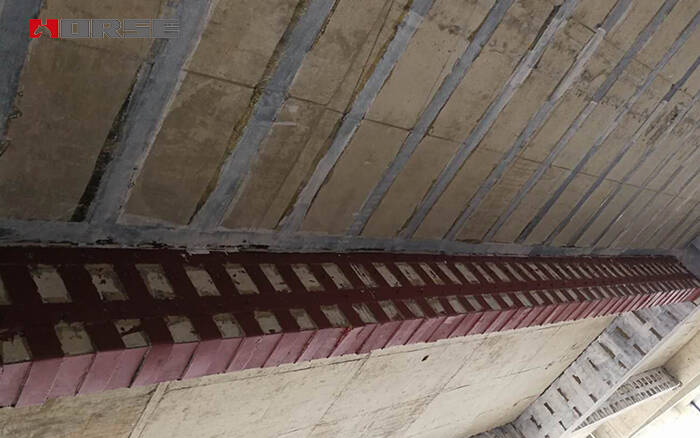

Renforcement des poutres de bâtiment par plaque d'acier adhésive

Aperçu du projet

Ce projet, situé à Pixian, dans la ville de Chengdu, comprend un bâtiment de 31 étages au rez-de-chaussée avec un sous-sol de deux étages. La structure est en béton armé avec murs de refend. La construction est dotée d'une fortification sismique de classe C, d'un niveau de sécurité de niveau 2 ; les fondations sont de niveau A ; la charpente et les murs de refend sont de niveau 2. En utilisation normale, la durée de vie du bâtiment est de 50 ans.

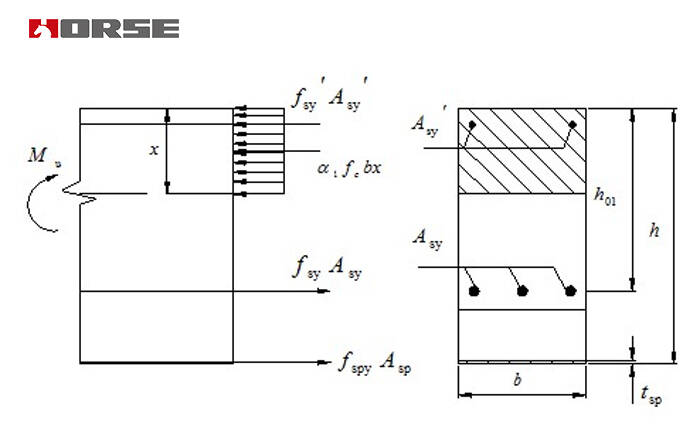

Le bâtiment commercial et résidentiel 5#, à trois couches et à 21 axes, croise l'axe L KL22. Sa portée nette est de 4,4 mètres, sa hauteur de 750 mm et sa largeur de 450 mm. Grâce au forage hydraulique, la barre d'acier de la partie inférieure de la poutre est complètement cassée à 7 cm de l'assise d'appui. Au total, la poutre 3D20 repose sur la contre-force d'appui à la base de l'ossature, principalement sur sa partie supérieure. Le renforcement de la poutre est donc assuré par des plaques d'acier collées.

Système de renforcement structurel

• plaque d'acier Q235b

• adhésif pour plaque d'acier

• adhésif d'ancrage

• boulon d'ancrage M8

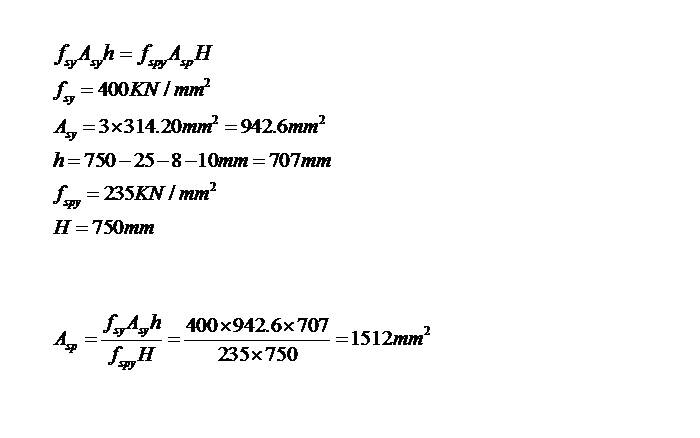

donc la largeur de la plaque d'acier : 250 mm ; l'épaisseur de la plaque d'acier est de 6 mm.
