Renforcement des colonnes - Renforcement du béton armé

Aperçu du projet

La refonte de la partie supérieure du projet a modifié sa fonction et augmenté la hauteur de la maison. Après les essais, trois pièces KZ10 (6/2-4 ; 9/E ; 9/G) -5 400 ～±0,000 ont été renforcées, et un système de renforcement en béton armé a été adopté pour renforcer la colonne.

Préparation de la construction

(1)Élaboration d'un plan de construction pratique et réalisable. La qualité de construction des poteaux étant étroitement liée à la qualité des structures, il est essentiel d'accorder une grande importance à leur renforcement et de respecter scrupuleusement le plan de construction.

(2) évaluer la qualification professionnelle des équipes professionnelles.

(3) réaliser une communication technique et de sécurité détaillée et complète auprès des opérateurs.

(4) contrôle strict des matériaux utilisés pour le renforcement structurel.

Processus de construction

1.Nettoyer le site

Le mur et le faîtage des 3 KZ10 devant être renforcés, du bord de la colonne jusqu'à 1,5 m de profondeur, doivent être retirés (soit 7 murs et 2 rangées de faîtage). Le sol en béton de 500 mm entre les colonnes et les murs de cisaillement doit être ciselé. En raison de l'accumulation d'eau dans le local souterrain d'origine, après le démantèlement du mur, la zone de 2 à 2,5 m autour de la colonne est obstruée par du ciment pour former un mur de séparation d'eau, et l'eau contenue dans le bloc est pompée pour la nettoyer. Nettoyer jusqu'à ce que la structure soit exposée.

2. traitement des colonnes

La surface de la colonne et la surface de la poutre d'origine ont été enduites, donc la couche de plâtrage est d'abord retirée, et la surface de la colonne et la surface de la poutre de la plage de 20 cm de la colonne sont retirées de 1 à 2 cm.

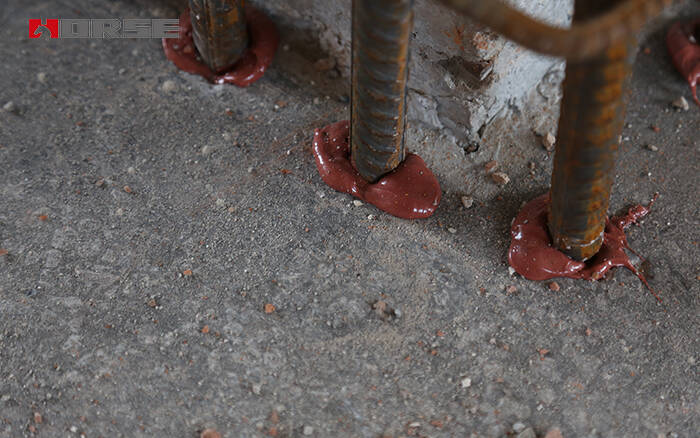

3. Ancrage post-installé et plaque d'acier

Chaque poteau est posé au sol à une profondeur de 20 (18) et de 360 mm (test d'arrachement ectopique simultané). La longueur exposée est de 800 mm, puis l'armature principale est chevauchée. Chaque poutre croisant le poteau est traitée avec de l'acier plat 100-10 à proximité du poteau, et une cornière renforcée L100-10 est soudée à l'armature principale en bas de la poutre.

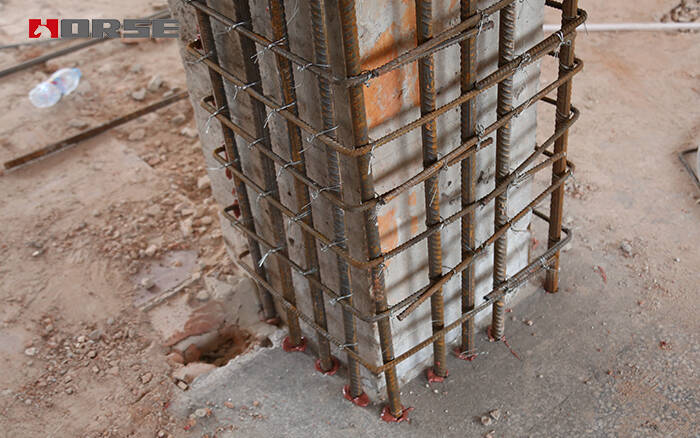

4. Liaison d'armatures, support de gabarit et coulage du béton

Dans l'industrie des dalles de fondation, 20 des 18 barres d'armature sont liées, l'armature principale étant de 20 mm 18. Le type, la méthode, l'espacement et les dimensions du gabarit des étriers sont indiqués dans les plans ci-joints. Dans la partie supérieure du gabarit, une matrice inclinée est utilisée, et le cerclage en tube d'acier et le contreventement incliné sont renforcés par le gabarit. Le premier cerclage en tube d'acier est disposé le long du bas du poteau jusqu'au sommet sur 300 mm, puis un autre tous les 500 mm jusqu'au sommet. Chaque cerclage en tube d'acier est renforcé par des contreventements inclinés. Du béton C45 (granulométrie maximale : 25 mm, degré d'effondrement contrôlé entre 17 et 20 cm), un trou circulaire de 150 mm de diamètre (chacun des quatre angles du poteau) et un trou de 400 x 400 mm sont posés au sol sur des coffrages de 1,8 m et 3,6 m de hauteur. Une vibration est appliquée à l'extérieur du gabarit lors de la vibration.
