Renforcement de poutre et de colonne

le calcul de la capacité portante de la méthode de renforcement par bande d'acier collée :

Présentation du produit

La construction du projet a débuté au premier semestre 2003. Il s'agit d'une structure à demi-ossature de sept étages. La fondation sur pieux est constituée de pieux forés par tubes immergés, et la structure supérieure est en ciment 425#. Suite à un même lot d'essais de performance du ciment, il a été constaté que la résistance du ciment à 3 et 7 jours était conforme, mais que celle à 28 jours ne l'était pas. C'est pourquoi l'unité d'essai de qualification a utilisé la méthode de rebond ultrasonore pour tester le poteau inférieur du projet. Les résultats des essais montrent que la résistance des 1 à 3 couches de béton de la plupart des poutres et poteaux est inférieure à la classe de résistance nominale initiale C25.

Deux plans

L'une des méthodes consiste à augmenter la section transversale, mais la construction est complexe et la durée des travaux est longue. Certains murs en briques ont été construits, ce qui entraînera des pertes de main-d'œuvre.

Compte tenu de l'urgence du projet, les conditions de construction après l'occupation sont limitées et, afin de réduire les coûts de renforcement, une deuxième méthode est adoptée : le renforcement par plaques d'acier collées.

Basé

(1) le calcul de la capacité portante de la méthode de renforcement par bande d'acier collée :

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu=fcmbx (h01-x/2) + fy/As/ (h01-as/)

(2) le calcul de la capacité portante de la méthode de renforcement par bande d'acier collée :

L1 > 2fayta/fcv

Selon les caractéristiques du projet, les méthodes suivantes sont adoptées pour renforcer les colonnes et les poutres.

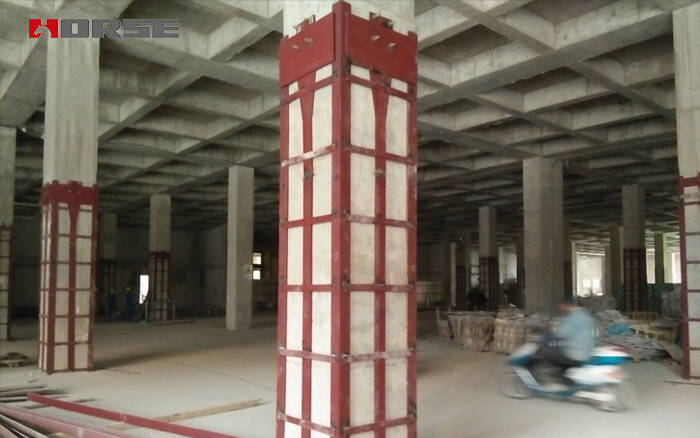

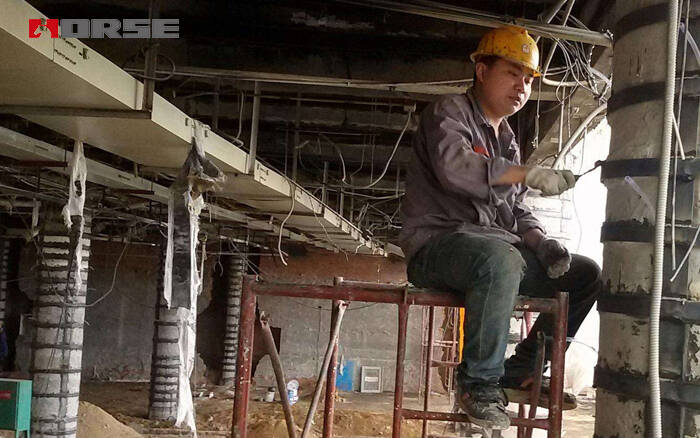

1.Renforcement des poteaux :

Étant donné que la résistance du béton des poteaux ne répond pas aux exigences de conception, ni à la capacité portante et au taux de compression axiale, les exigences standard ne sont pas respectées. L'armature du poteau en béton est collée à la base de la poutre ou de la dalle pour former un tout avec le poteau d'origine. Cela améliore non seulement la capacité portante du poteau, respecte le taux de compression axiale et améliore efficacement la résistance du béton.

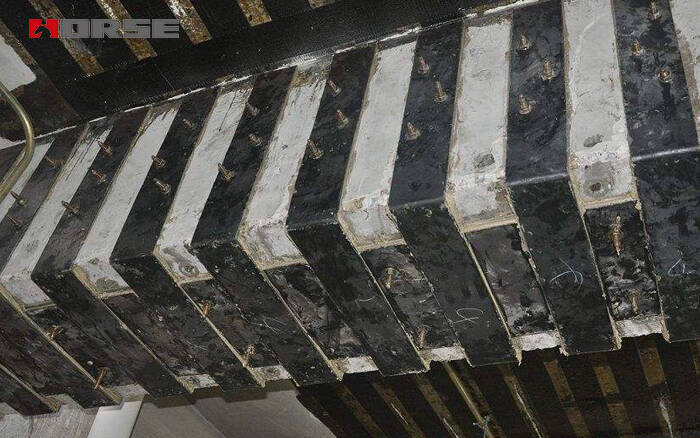

2.Renforcement des poutres :

Collez la plaque d'acier sur le dessous ou le côté de la poutre. Collez la plaque d'acier sur le dessous de la poutre (en retirant la couche de protection en acier) jusqu'au bord du poteau ou de la poutre. La surface de la poutre ne doit pas dépasser 1/3 de sa hauteur (évitez les portes et fenêtres).

3.Renforcement de la poutre principale du support de travée latérale

Collez d'abord une plaque d'acier de 3 mm d'épaisseur sur le poteau, puis une plaque de 6 mm d'épaisseur (dimensions : 600 mm x 300 mm). Le boulon d'expansion traverse la plaque d'ancrage du poteau. Ensuite, deux plaques axillaires triangulaires isocèles à angle droit de 6 mm d'épaisseur sont soudées sur la plaque d'acier fixée au poteau. La plaque axillaire de 3 mm d'épaisseur est collée à l'extrémité inférieure de la poutre. La plaque d'acier de 600 mm x 300 mm assure le support de l'extrémité de la poutre sur la plaque d'aisselle.

4.Renforcement de la poutre principale des deux côtés du poteau central

La poutre principale de la charpente est une poutre continue. Le côté du poteau est soutenu par la dalle latérale de la poutre, et la plaque d'acier doit être fixée sur la face supérieure de la poutre. Comme illustré à la figure 7, la plaque d'acier est conçue au rapport 1:3. Sa largeur est inférieure à 100 mm. Afin de renforcer l'adhérence de la plaque d'acier, une plaque d'amortissement est placée à l'endroit de la flexion, le boulon d'ancrage est fixé à l'aide de ce boulon, et le vide triangulaire formé par l'angle entre la plaque d'acier et le poteau de la poutre est comblé avec du mortier époxy.
